Замена аккумулятора iPod Nano 1-го поколения

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Задняя панель закреплена на переднем корпусе одиннадцатью защёлками, постоянно прикреплёнными к задней панели. Эти защёлки фиксируются за небольшие выступы, выточенные в переднем корпусе.

Чтобы освободить выступы, их нужно сдвинуть вниз и от корпуса iPod. Обратите внимание на расположение всех выступов на задней панели. При использовании инструмента для открытия iPod работайте именно в местах расположения этих защёлок.

Открыть iPod может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем он откроется.

Вставьте большой инструмент для открытия iPod в шов между передним корпусом и задней панелью iPod, ниже разъёма дока. Проведите инструментом взад и вперёд, чтобы создать зазор. Кромка инструмента должна быть направлена в сторону задней панели, чтобы избежать случайных царапин алюминиевого переднего корпуса.

Вставьте маленький инструмент для открытия iPod в шов со стороны кнопки блокировки, при этом кромка инструмента должна быть направлена в сторону задней панели.

Большой инструмент для открытия больше не нужен для доступа к левой стороне iPod.

Осторожно увеличьте имеющийся зазор, продавливая/пошатывая маленький инструмент для открытия в зазор возле каждого из двух выступов, прикреплённых к задней крышке, сдвигая защёлки к центру iPod, пока обе не освободятся.

Повторите ту же процедуру, описанную в предыдущем шаге, чтобы освободить пять защёлок вдоль стороны с разъёмом для наушников.

Убедившись, что все выступы освобождены, разделите две половины iPod.

Задняя панель теперь отделена от iPod.

При необходимости снимите каптон-ленту с винтов.

Удалите следующие 3 винта:

Два 3 мм крестовых винта рядом с док-разъёмом.

Один 4 мм крестовый винт вдоль кромки платы логики.

При сборке убедитесь, что вы вернули на место всю ленту или пластик, которые снимали. Это предотвратит короткое замыкание между платой логики и задней панелью. Если ваша лента непригодна, каптон-ленту можно приобрести в интернете.

Отклейте заземляющий контакт, соединяющий аккумулятор с платой логики.

Вставьте плоский конец лопатки между аккумулятором и передним корпусом со стороны разъёма для наушников, чтобы отжать аккумулятор от клея, фиксирующего его к переднему корпусу.

Выверните аккумулятор из iPod и положите его рядом с устройством. Аккумулятор всё ещё припаян к плате логики тремя проводами, поэтому не удаляйте его полностью.

Аккуратно приподнимите конец платы логики со стороны док-разъёма, чтобы убедиться, что плата освобождена.

Возьмите за конец платы логики рядом с разъёмом аккумулятора одной рукой, а другую часть iPod удерживайте другой рукой.

Убедитесь, что плата логики приподнята немного выше белого пластикового выреза со стороны аккумулятора. Этот вырез предотвращает смещение платы в следующем шаге.

Выдвиньте плату логики из её держателей на задней части дисплея.

Плата логики всё ещё соединена с iPod двумя ленточными кабелями.

Отсоединять следующие два ленточных кабеля может быть трудно. Чтобы не растянуть кабели или разъёмы, можно разделять две половины iPod только примерно на 1/2 дюйма в процессе.

Используйте лопатку, чтобы откинуть чёрную пластмассовую защёлку, удерживающую оранжевый ленточный кабель дисплея. Чёрная защёлка повернётся вверх на 90 градусов, освобождая ленточный кабель.

Используйте лопатку, чтобы выдвинуть ленточный кабель дисплея из его разъёма.

Используйте лопатку, чтобы откинуть чёрную пластмассовую защёлку, удерживающую оранжевый ленточный кабель сенсорного кольца. Чёрная защёлка повернётся вверх на 90 градусов, освобождая ленточный кабель.

Используйте лопатку, чтобы выдвинуть ленточный кабель сенсорного кольца из его разъёма.

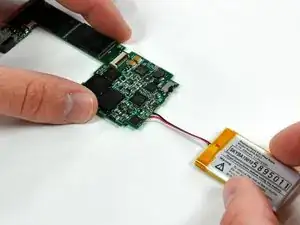

Плата логики и аккумулятор теперь освобождены от iPod.

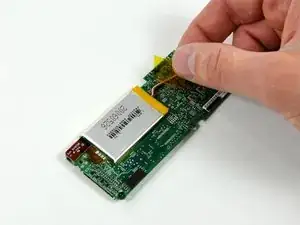

Отклейте оранжевую каптон-ленту, закрывающую выводы аккумулятора.

Следующие несколько шагов требуют паяльника.

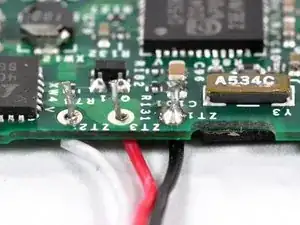

Концы проводов батареи пропущены через небольшие отверстия в плате логики и закреплены небольшим количеством припоя.

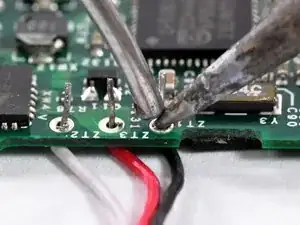

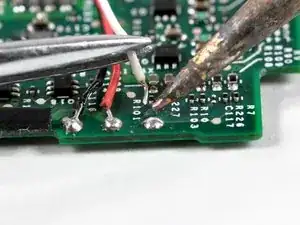

Начните с нагрева открытого конца белого провода батареи наконечником паяльника, одновременно оттягивая провод от контакта, удерживая провод за изоляцию пинцетом.

Отпаивайте оставшиеся провода, следуя процедуре, показанной выше.

Из‑за хрупкости электронных компонентов крайне важно ограничить количество тепла, передаваемого от паяльника к плате логики. Один из простых способов — тянуть за провод батареи с небольшой непрерывной силой, пока паяльник нагревает контакт.

Во избежание повреждений поднимайте жало паяльника с контакта, как только припой расплавится и провод выйдет.

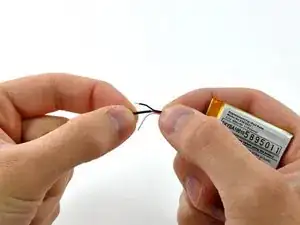

Если имеется, снимите небольшой кусок термоусадочной трубки, защищающий положительный провод новой батареи.

Чтобы облегчить пайку новой батареи, убедитесь, что отверстия паяльных площадок очищены от припоя. Так вы сможете вставить провода новой батареи и припаять их на место.

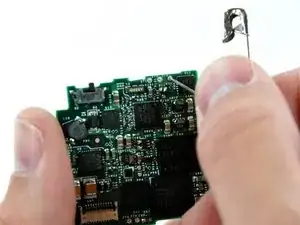

Чтобы открыть паяльные отверстия, разогните булавку и толкните её кончиком в припой, закупоривающий отверстие. Одновременно нагревайте ту же паяльную площадку с другой стороны платы логики. Полное открытие отверстий потребует повторения этой процедуры несколько раз с чередованием сторон платы логики.

Эти отверстия очень маленькие, поэтому булавка, вероятно, будет слишком толстой, чтобы пройти полностью. Не вставляйте булавку целиком через отверстие — только её кончик.

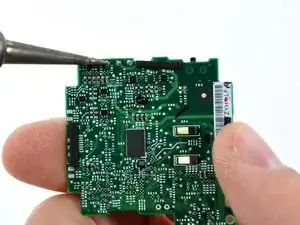

Также можно попробовать ввести кончик булавки с другой стороны платы, чтобы открыть отверстие паяльной площадки.

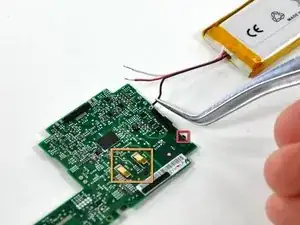

Положите плату логики горизонтально на стол так, чтобы золотые контактные земли (показаны оранжевым) были направлены вверх.

С помощью пинцета вставьте оголённые концы проводов батареи в соответствующие отверстия.

Вставьте чёрный провод в отверстие ближе всего к переключателю блокировки (показано красным).

Вставьте красный провод в центральное отверстие.

Вставьте белый провод в отверстие, самое далёкое от переключателя блокировки.

Чтобы провода не выпадали, может быть удобно сначала согнуть их под прямым углом 90°, а затем вставить в отверстия.

Чтобы провода оставались на месте, может помочь предварительное придание проводам батареи их окончательной формы, а затем вставка оголённых концов в отверстия.

Переверните плату логики и батарею так, чтобы оголённые концы проводов батареи были направлены вверх.

На этом шаге вы припаяете провода батареи к паяльным площадкам на плате логики.

Чрезмерный нагрев платы логики во время пайки может вывести из строя электронные компоненты. Как правило, держите жало паяльника на соединении только до плавления припоя, затем быстро убирайте.

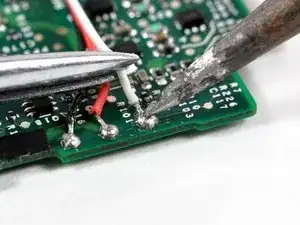

Припаяйте соединение, кратковременно приложив жало паяльника к контакту, расплавив припой в месте соединения, и быстро удалив припой и жало паяльника с контакта. Припой должен обтекать новый провод батареи, надёжно соединяя его с площадкой на плате логики.

Припаяйте остальные два провода батареи таким же образом, следя, чтобы не замкнуть между собой контакты.

Поверните батарею к плате логики и уложите её плоско в нишу, при необходимости согнув кабели.
