Замена кликовой колёсика iPod Classic

Apple спроектировала свои новые iPod так, чтобы их было очень трудно разобрать, не повредив основные компоненты. Из‑за металлической передней панели, металлической задней крышки и 13 (да, тринадцати) металлических защёлок, удерживающих корпус, это один из самых сложных для разборки iPod.

Действуйте осторожно: вы можете существенно повредить ваш iPod по сравнению с его текущим состоянием. Также вам может понадобиться несколько дополнительных пластиковых инструментов для вскрытия во время установки, так как они легко портятся при открывании iPod. Удачи!

Перед открытием iPod убедитесь, что переключатель блокировки находится в положении «заблокировано».

Открывать этот iPod сложно. Не расстраивайтесь, если понадобится несколько попыток. Обратите внимание на угол наконечника пластикового инструмента при вставке в корпус. Идеально, если угол будет как можно более вертикальным, при этом позволяя пройти краю задней панели.

Вставьте пластиковый инструмент в стык между передней и задней частью iPod.

Вставьте ещё один пластиковый инструмент в стык между передней и задней частью iPod, оставив между инструментами не менее 1,5 дюйма пространства.

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в стык между двумя открывающими инструментами.

Внутри задней панели проходят тонкие металлические направляющие, поэтому будьте очень осторожны при вставке шпателя.

После того как шпатель пройдёт край задней панели, поверните шпатель в вертикальное положение и аккуратно (но решительно) проведите им вниз в зазор между инструментами.

Надавите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Медленно прогибайте шпатель, как показано на фото, чтобы убедиться, что большинство металлических защёлок с этой стороны iPod освобождено.

Смысл этого метода в том, чтобы не пытаться совсем не гнуть заднюю панель, а сгибать её так, чтобы позже её было легко восстановить. Поэтому любые изгибы боковых частей задней панели должны отводить кромку задней панели от iPod, а не выталкивать наружу изогнутую поверхность. Этот метод также освобождает как можно больше боковых защёлок.

Удалите шпатель из iPod и вставьте его ближе к углу устройства, используя тот же метод покачивания, что и раньше.

По возможности не сгибайте угол задней панели.

Возле разъёма для наушников вставьте пластиковый инструмент в стык между передней и задней частями iPod.

Возможно, будет легче аккуратно прогнуть шпатель вниз, чтобы создать больший зазор для пластикового инструмента, но следите, чтобы не согнуть угол задней панели!

Возле центра дисплея аккуратно вставьте металлический медиатор в зазор, созданный пластиковым инструментом.

Здесь легко образовать заметный бугор на задней панели, который трудно исправить. При поддевании защёлки старайтесь, чтобы металлический медиатор опирался на край задней панели, а не выгибал панель наружу.

С помощью металлического медиатора освободите единственную защёлку в верхней части iPod.

Возле другого верхнего угла вставьте пластиковый инструмент в стык между передней и задней частями iPod

С другой стороны вставьте пластиковый инструмент в стык между передней и задней частями iPod.

Возможно, будет удобнее под углом разместить инструмент, застрявший в верхнем углу, чтобы создать достаточный зазор.

Удалите инструмент из верхнего угла и вставьте его в стык между передней и задней частями iPod, оставив между двумя инструментами не менее 1,5 дюйма пространства (как с другой стороны).

Под углом аккуратно вставьте шпатель примерно на 1/8 дюйма в стык между двумя открывающими инструментами.

Опять же, внутри задней панели идут тонкие металлические направляющие, поэтому будьте крайне осторожны при вставке шпателя.

Когда шпатель пройдёт край задней панели, расположите его вертикально и аккуратно (но решительно) опустите прямо в iPod через зазор между пластиковыми инструментами.

Надавите пальцами на заднюю панель позади шпателя, чтобы минимизировать изгиб. Очень слегка прогните шпатель, чтобы убедиться, что большинство металлических защёлок с этой стороны iPod освобождено.

Металлические защёлки возле углов особенно упорно держат переднюю панель. Для открытия iPod необходимо освободить эти защёлки.

Осторожно вставьте металлический медиатор в область рядом с упрямой металлической защёлкой.

Аккуратно покачивайте металлический медиатор вниз, чтобы он вошёл полностью под заднюю панель.

Аккуратно начните освобождать защёлку от передней панели.

Здесь легко образовать заметный бугор на задней панели, который трудно исправить. При поддевании защёлки старайтесь, чтобы металлический медиатор опирался на край задней панели, а не выгибал панель наружу.

Продолжайте поднимать переднюю панель металлической лопаткой, пока металлическая защёлка не отпустит.

Заднюю панель к остальной части iPod соединяют два ленточных кабеля. На следующем шаге будьте осторожны, чтобы не повредить эти шлейфы.

Возьмите сборку передней панели одной рукой, а заднюю панель другой.

Сделайте глубокий вдох!

Осторожно (ОЧЕНЬ ОСТОРОЖНО) отщёлкните оставшиеся зажимы на задней панели, отводя верхние части передней и задней панелей друг от друга (представьте нижнюю часть iPod как шарнир), тщательно следя за тем, чтобы не повредить ленточные кабели, соединяющие половинки.

Используйте лопатку, чтобы поднять разъём, удерживающий оранжевый шлейф батареи. Для освобождения кабеля нужно поднять фиксирующую планку примерно на 2 мм.

Вытащите оранжевый шлейф батареи из разъёма.

Положите заднюю панель рядом с iPod, следя за тем, чтобы не растянуть оранжевый кабель гнезда наушников.

Поднимите жёсткий диск одной рукой, чтобы получить доступ к шлейфу гнезда наушников под ним.

Используйте лопатку, чтобы отогнуть пластиковую защёлку, удерживающую шлейф гнезда наушников. Защёлка повернётся на 90 градусов, освобождая шлейф.

Вытащите оранжевый шлейф гнезда наушников из разъёма.

Задняя панель теперь отсоединена от iPod.

Теперь нужно исправить повреждения, вызванные извлечением внутренних частей iPod Classic! Очень вероятно, что по крайней мере одна из металлических защёлок в нижнем корпусе выгнулась вверх. Все эти защёлки должны быть направлены вниз, чтобы можно было повторно установить заднюю панель.

Возьмите широкую плоскую сторону металлической лопатки и прижмите защёлку вниз, стараясь не оторвать тонкую металлическую направляющую от задней панели.

Будьте осторожны, чтобы не повредить детали гнезда наушников при формировании этих защёлок!

На чистой твёрдой поверхности положите заднюю панель на бок. Аккуратно, но решительно нажмите на неё, прокатывая весь обод назад на место.

Возможно, потребуется повторить эту операцию несколько раз, чтобы добиться оптимальной прямолинейности боковых частей. Лучше немного сильнее вдавить края корпуса, чем не довести их до конца, поскольку при повторной установке передняя панель согнёт заднюю панель в правильное положение.

Теперь, когда задняя панель снова в хорошем состоянии, можно продолжать ремонт iPod!

Поверните жёсткий диск из каркаса и расположите его так, чтобы разъём был сверху.

Используйте лопатку, чтобы отогнуть маленькую чёрную фиксирующую планку, удерживающую оранжевый шлейф жёсткого диска. Планка повернётся на 90 градусов, освобождая шлейф.

Вытяните оранжевый шлейф жёсткого диска прямо из разъёма.

Если вы заменяете жёсткий диск в iPod и на новом диске нет резиновых креплений и поролоновой прокладки, перенесите эти элементы со старого диска на заменяемый.

Удалите три винта с крестообразным шлицем, которые крепят переднюю панель к металлическому каркасу.

Поверните iPod на 180 градусов и удалите три винта с крестообразным шлицем, крепящие переднюю панель к металлическому каркасу с другой стороны.

Осторожно пройдитесь по краям iPod, чтобы отделить переднюю панель от серого металлического каркаса.

Вы можете встретить сопротивление, поскольку между двумя частями использован лёгкий клей для дополнительного крепления.

Поднимите каркас (вместе с прикреплённым экраном, платой и колёсиком управления) от передней панели.

Убедитесь, что кнопка колёсика управления установлена на место перед повторной установкой каркаса в переднюю панель.

Передняя панель теперь отсоединена от iPod.

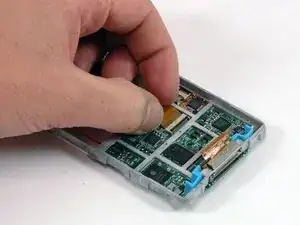

Используйте лопатку, чтобы отогнуть пластиковую защёлку, удерживающую оранжевый шлейф дисплея. Защёлка повернётся на 90 градусов в сторону дисплея, освобождая шлейф.

Вытяните оранжевый шлейф дисплея прямо из разъёма.

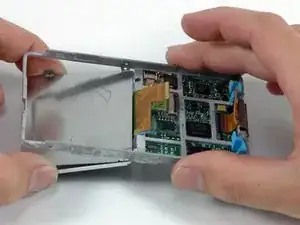

Поднимите сборку каркаса и выведите дисплей и металлическую заднюю панель ЖК из каркаса.

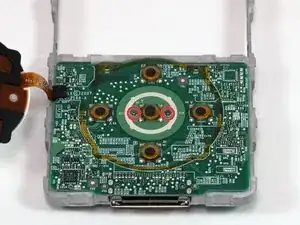

Удалите два винта с крестообразным шлицем, крепящие плату к каркасу.

Аккуратно отодвиньте плату от металлического каркаса.

Плата приклеена к каркасу лёгким клеем. Не сгибайте плату, не давя слишком сильно в одном месте.

Переместите колесо прокрутки с нижней части платы так, чтобы значки на колесе были видны.

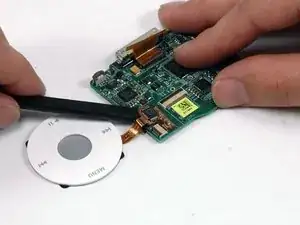

Используйте лопатку, чтобы отогнуть пластиковую защёлку, удерживающую оранжевую ленточную шлейф колеса прокрутки. Защёлка повернётся вверх на 90 градусов, освободив шлейф.

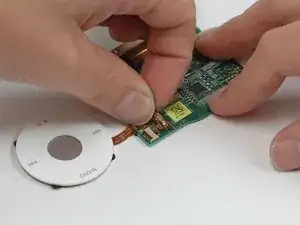

Используйте лопатку, чтобы поднять кабель колеса прокрутки с платы. Будьте осторожны, не сгибайте кабель слишком сильно, иначе электроника на кабеле может быть повреждена.

При повторной установке колеса прокрутки убедитесь, что кабель колеса полностью вставлен в его разъём.

Выдвиньте кабель колеса прокрутки из его разъёма.

Поднимите узел колеса прокрутки с платы.

Не забудьте про кнопку колеса прокрутки при сборке iPod.
