Замена передней панели iPod Nano первого поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в положении «включено».

Задняя панель крепится к переднему корпусу с помощью одиннадцати защёлок, которые надёжно прикреплены к задней панели. Эти защёлки фиксируются на небольших выступах, выполненных на переднем корпусе.

Чтобы освободить выступы, необходимо надавить на них вниз и в сторону от корпуса iPod. Обратите внимание на расположение всех выступов на задней панели. При использовании инструмента для открывания iPod работайте инструментом именно в тех местах, где находятся эти защёлки.

Открывание iPod может оказаться сложным. Не расстраивайтесь, если открытие потребует нескольких попыток.

Вставьте большой инструмент для открывания iPod в зазор между передним корпусом и задней панелью iPod, под разъёмом док-станции. Перемещайте инструмент взад-вперёд, чтобы образовать отверстие. Рабочая кромка инструмента должна быть направлена к задней панели, чтобы случайно не поцарапать алюминиевый передний корпус.

Вставьте малый инструмент для открывания iPod в зазор со стороны кнопки Hold, направив кромку инструмента к задней панели.

Большой инструмент для открывания iPod больше не нужен для доступа к левой стороне устройства.

Аккуратно увеличивайте имеющийся зазор, вдавливая и слегка покачивая малый инструмент для открывания iPod вблизи каждой из двух защёлок на заднем корпусе, сдвигая защёлки к центру iPod, пока обе не будут освобождены.

Повторите ту же процедуру, что описана на предыдущем шаге, чтобы освободить пять защёлок, расположенных по стороне разъёма для наушников.

После того как все выступы будут освобождены, разъедините две половины iPod.

Задняя панель теперь отделена от iPod.

При необходимости удалите полиимидную плёнку, закрывающую винты.

Выкрутите следующие три винта:

Два винта Phillips длиной 3 мм рядом с разъёмом док-станции.

Один винт Phillips длиной 4 мм вдоль края платы логики.

При сборке убедитесь, что Вы возвращаете на место всю снятую плёнку или пластик. Это предотвратит короткое замыкание между платой логики и задней панелью. Если плёнка повреждена, полиимидную плёнку можно приобрести в интернете.

Отклейте заземляющую ленту, соединяющую аккумулятор с платой логики.

Вставьте плоский конец лопатки между аккумулятором и стороной переднего корпуса с разъёмом для наушников, чтобы приподнять аккумулятор, преодолевая сцепление с клеем, фиксирующим его к переднему корпусу.

Поворачивая аккумулятор, вытащите его из iPod и положите рядом. Аккумулятор всё ещё припаян к плате логики тремя проводами, поэтому полностью его не отделяйте.

Аккуратно поднимите конец платы логики около разъёма док-станции, чтобы убедиться, что плата свободна.

Одной рукой удерживайте конец платы логики около разъёма аккумулятора, другой — остальную часть iPod.

Убедитесь, что плата логики слегка приподнята над белым пластиковым выступом на стороне аккумулятора. Этот выступ мешает плате выскользнуть на следующем шаге.

Сдвиньте плату логики из её креплений на задней стороне дисплея.

Плата логики всё ещё соединена с iPod двумя шлейфами.

Отсоединение следующих двух шлейфов может оказаться сложным. Чтобы не повредить кабели или разъёмы, раздвигайте половинки iPod на расстояние не более 1/2 дюйма в процессе отсоединения.

Воспользуйтесь лопаткой, чтобы поднять чёрную пластиковую защёлку, фиксирующую оранжевый шлейф дисплея. Защёлка повернётся вверх на 90 градусов и освободит шлейф.

Воспользуйтесь лопаткой, чтобы выдвинуть шлейф дисплея из разъёма.

Воспользуйтесь лопаткой, чтобы поднять чёрную пластиковую защёлку, фиксирующую оранжевый шлейф колеса прокрутки. Защёлка повернётся вверх на 90 градусов и освободит шлейф.

Воспользуйтесь лопаткой, чтобы выдвинуть шлейф колеса прокрутки из разъёма.

Плата логики и аккумулятор теперь отделены от iPod.

Аккуратно приподнимите край дисплея, используя лопатку, чтобы оторвать клей, удерживающий его.

Осторожно, не вставляйте лопатку слишком глубоко, чтобы не поцарапать дисплей.

Аккуратно поднимите один угол дисплея, чтобы отделить его от клея, фиксирующего дисплей.

Таким же образом приподнимите другой угол дисплея.

Поднимите и извлеките дисплей из iPod.

Дисплей полностью отсоединен от iPod.

Поднимите крышку поворотного диска и аккуратно проденьте оранжевый шлейф поворотного диска через паз в крышке.

Извлеките крышку поворотного диска из iPod.

Воспользуйтесь лопаткой, чтобы отсоединить оранжевый шлейф поворотного диска от передней панели.

Следите за тем, чтобы не сильно сгибать шлейф поворотного диска, иначе можно повредить электронные компоненты на кабеле.

Извлеките поворотный диск из передней панели.

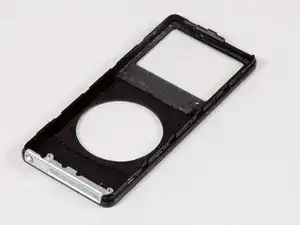

Передняя панель осталась.
