Замена колеса прокрутки iPod Nano 1-го поколения

Перед открытием вашего iPod убедитесь, что переключатель блокировки установлен в заблокированное положение.

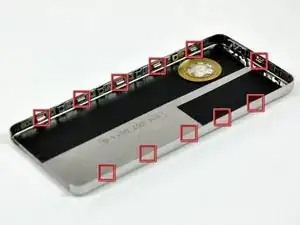

Задняя панель закреплена на переднем корпусе одиннадцатью зажимами, которые постоянно прикреплены к задней панели. Эти зажимы застегиваются на небольшие вкладки, обработанные в переднем корпусе.

Чтобы освободить вкладки, их необходимо надавить вниз и в сторону от корпуса iPod. Обратите внимание на расположение всех вкладок на задней панели. При использовании инструмента для открытия iPod для освобождения задней панели, будьте осторожны, работая инструментом в местах расположения этих зажимов.

Открыть iPod может быть сложно. Не отчаивайтесь, если это займет у вас несколько попыток, прежде чем iPod откроется.

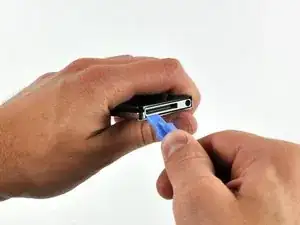

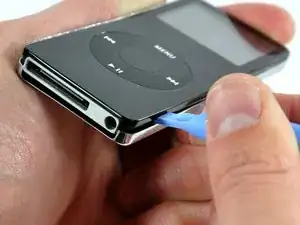

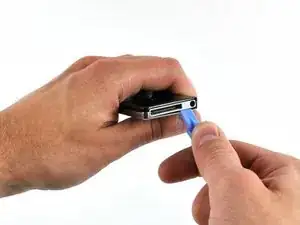

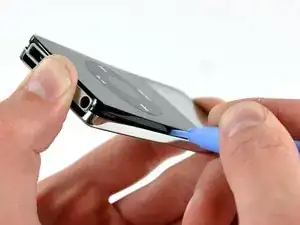

Вставьте крупный инструмент для открытия iPod в шов между передним корпусом и задней панелью iPod, ниже разъема док-станции. Перемещайте инструмент туда и обратно, чтобы создать зазор. Край инструмента должен быть направлен к задней панели, чтобы предотвратить случайные царапины на алюминиевом переднем корпусе.

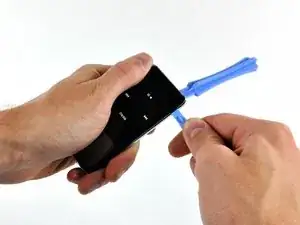

Вставьте маленький инструмент для открытия iPod в шов со стороны кнопки Hold, направив край инструмента к задней панели.

Крупный инструмент для открытия iPod больше не нужен для доступа к левой стороне iPod.

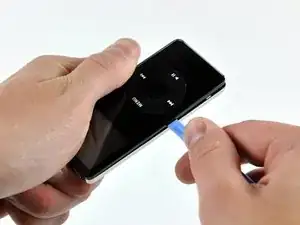

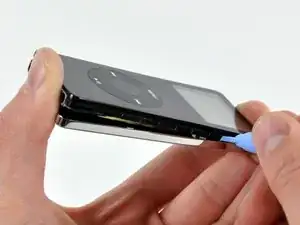

Осторожно увеличьте существующий зазор, нажав/колебля инструмент для открытия iPod в зазоре рядом с каждой из двух вкладок, прикрепленных к заднему корпусу, толкая зажимы к центру iPod, пока обе не будут освобождены.

Повторите ту же процедуру, описанную на предыдущем шаге, чтобы освободить пять зажимов по стороне разъема для наушников iPod.

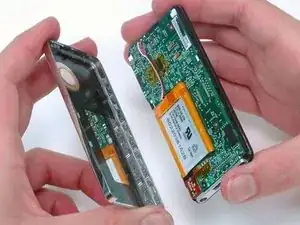

После того как вы убедились, что все вкладки свободны, отделите две половинки iPod.

Задняя панель теперь свободна от iPod.

Удалите любую каптоновую ленту над винтами, если необходимо.

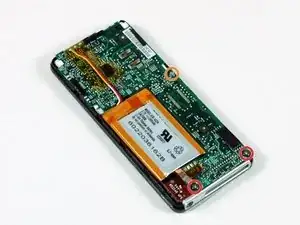

Удалите следующие 3 винта:

Два винта Phillips по 3 мм рядом с разъемом док-станции.

Один винт Phillips по 4 мм вдоль края логической платы.

Во время сборки убедитесь, что вы вернули любую пленку или пластик, которые вы удалили. Это предотвратит замыкание между логической платой и задней панелью. Если ваша пленка непригодна для использования, каптоновую ленту можно купить в интернете.

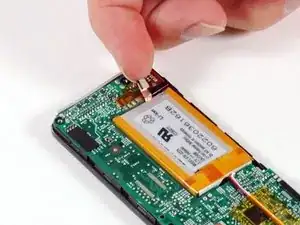

Снимите заземляющий ремешок, соединяющий батарею с логической платой.

Вставьте плоский конец лопатки между батареей и стороной разъема для наушников переднего корпуса, чтобы отъединить батарею от клея, удерживающего ее на переднем корпусе.

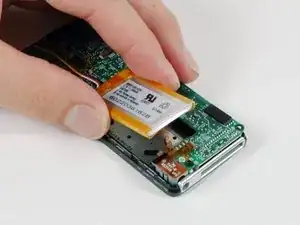

Поверните батарею так, чтобы она вышла из iPod и положите её рядом с iPod. Батарея все еще припаяна к логической плате тремя проводами, поэтому не извлекайте её полностью.

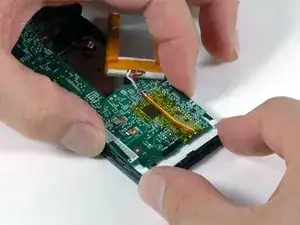

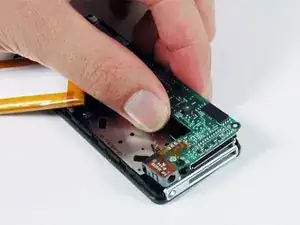

Осторожно поднимите конец разъема док-станции логической платы, чтобы убедиться, что логическая плата свободна.

Удерживайте конец логической платы рядом с разъемом батареи одной рукой, а другую держите на остальной части iPod.

Убедитесь, что логическая плата немного приподнята над белым пластиковым выступом со стороны батареи. Этот выступ предотвращает выскальзывание платы на следующем шаге.

Сдвиньте логическую плату из удерживающих скоб на задней панели дисплея.

Логическая плата все еще соединена с iPod двумя шлейфами.

Отсоединение следующих двух шлейфов может быть непростым. Чтобы избежать напряжения на кабелях или разъемах, вы можете раздвинуть две половинки iPod только на 1,3 см в процессе.

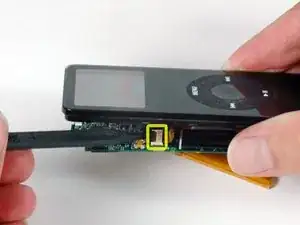

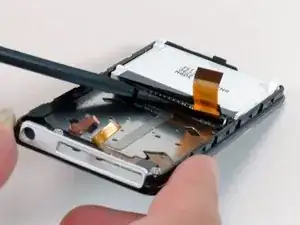

Используйте лопатку, чтобы поднять черную пластиковую вкладку, удерживающую оранжевый шлейф дисплея на месте. Черная вкладка поворачивается на 90 градусов, освобождая шлейф.

Используйте лопатку, чтобы вытащить шлейф дисплея из его разъема.

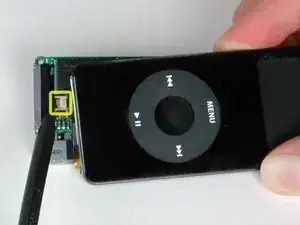

Используйте лопатку, чтобы поднять черную пластиковую вкладку, удерживающую оранжевый шлейф колеса прокрутки на месте. Черная вкладка будет поворачиваться на 90 градусов, освобождая шлейф.

Используйте лопатку, чтобы вытащить шлейф колеса прокрутки из его разъема.

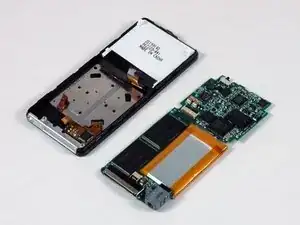

Логическая плата и батарея теперь свободны от iPod.

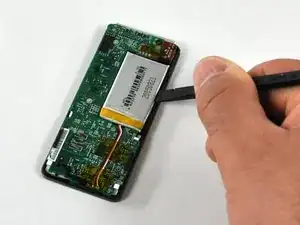

Используйте лопатку, чтобы осторожно приподнять клей, удерживающий край дисплея.

Будьте осторожны, чтобы не задвинуть лопатку слишком далеко, чтобы не поцарапать дисплей.

Осторожно поднимите один угол дисплея, чтобы освободить клей, удерживающий дисплей на месте.

Поднимите другой угол дисплея аналогичным образом.

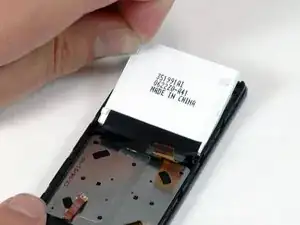

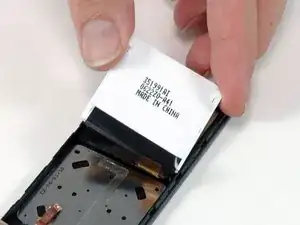

Поднимите дисплей и извлеките его из iPod.

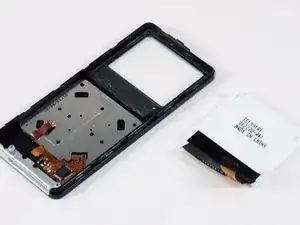

Дисплей теперь свободен от iPod.

Поднимите крышку колесика прокрутки и осторожно проденьте оранжевый шлейф колесика прокрутки через слот на крышке.

Извлеките крышку колесика прокрутки из iPod.

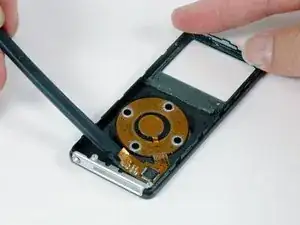

Используйте лопатку, чтобы приподнять оранжевый шлейф колесика прокрутки от передней панели.

Будьте осторожны, чтобы не сгибать шлейф колесика прокрутки слишком сильно, иначе это может повредить электронику на кабеле.

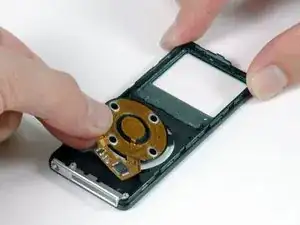

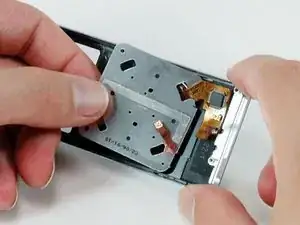

Извлеките колесико прокрутки из передней панели.
