Замена кнопки колёсика управления iPod Nano 1-го поколения

Перед открытием iPod убедитесь, что переключатель блокировки (hold) находится в положении "заблокировано".

Задняя панель закреплена на передней части корпуса одиннадцатью защёлками, постоянно прикреплёнными к задней панели. Эти защёлки защёлкиваются на небольших выступах, выточенных в передней части корпуса.

Чтобы освободить выступы, их нужно сдвинуть вниз и отвести от корпуса iPod. Обратите внимание на расположение всех выступов на задней панели. При использовании инструмента для открытия iPod убедитесь, что вы работаете им в местах расположения этих защёлок.

Открыть iPod может быть непросто. Не расстраивайтесь, если потребуется несколько попыток, прежде чем iPod откроется.

Вставьте большой инструмент для открытия iPod в зазор между передней частью корпуса и задней панелью iPod, под док-коннектором. Проводите инструментом вперёд и назад, чтобы создать щель. Край инструмента должен быть направлен к задней панели, чтобы не поцарапать алюминиевую переднюю панель.

Вставьте маленький инструмент для открытия iPod в зазор со стороны кнопки Hold, при этом край инструмента должен быть направлен к задней панели.

Большой инструмент для открытия больше не нужен для доступа к левой стороне iPod.

Осторожно увеличьте существующий зазор, вдвигая/покачивая маленький инструмент в зазор рядом с каждой из двух защёлок, прикреплённых к задней панели, продвигая защёлки к центру iPod, пока обе не освободятся.

Повторите ту же процедуру, что и в предыдущем шаге, чтобы освободить пять защёлок вдоль стороны с разъёмом наушников.

После того как вы убедились, что все выступы освобождены, разъедините две половины iPod.

Задняя панель теперь свободна от iPod.

При необходимости снимите любую каптон-ленту, закрывающую винты.

Удалите следующие 3 винта:

Два крестовых винта 3 мм рядом с док-коннектором.

Один крестовый винт 4 мм вдоль кромки платы логики.

При сборке убедитесь, что вы вернёте всю снятую ленту или пластик. Это предотвратит короткое замыкание между платой логики и задней панелью. Если ваша лента непригодна, каптон-ленту можно приобрести онлайн.

Поднимите заземляющий ремешок, соединяющий аккумулятор с платой логики.

Вставьте плоский конец лопатки между аккумулятором и передней частью корпуса со стороны разъёма наушников, чтобы отжать аккумулятор от клея, который его держит.

Поверните аккумулятор и выведите его из iPod, положив рядом с iPod. Аккумулятор всё ещё припаян к плате логики тремя проводами, поэтому полностью не удаляйте его.

Осторожно приподнимите конец платы логики со стороны док-коннектора, чтобы убедиться, что плата логики освобождена.

Возьмите конец платы логики вблизи разъёма аккумулятора одной рукой и держите остальную часть iPod другой рукой.

Убедитесь, что плата логики приподнята чуть выше белого пластикового зацепа на стороне аккумулятора. Этот зацеп предотвращает соскальзывание платы в следующем шаге.

Выдвиньте плату логики из её держателей на задней стороне дисплея.

Плата логики всё ещё соединена с iPod двумя ленточными кабелями.

Отсоединение следующих двух ленточных кабелей может быть затруднительным. Чтобы не натягивать кабели или разъёмы, при процессе можно разъединить половины iPod примерно на 1/2 дюйма.

Используйте лопатку, чтобы откинуть вверх чёрную пластиковую защёлку, удерживающую оранжевый ленточный кабель дисплея. Чёрная защёлка повернётся на 90 градусов, освобождая ленточный кабель.

Используйте лопатку, чтобы выдвинуть ленточный кабель дисплея из его разъёма.

Используйте лопатку, чтобы откинуть вверх чёрную пластиковую защёлку, удерживающую оранжевый ленточный кабель колёсика управления. Чёрная защёлка повернётся на 90 градусов, освобождая ленточный кабель.

Используйте лопатку, чтобы выдвинуть ленточный кабель колёсика управления из его разъёма.

Плата логики и аккумулятор теперь свободны от iPod.

Используйте лопатку, чтобы аккуратно отодрать клей, удерживающий край дисплея.

Будьте осторожны, не вводите лопатку слишком глубоко, чтобы не поцарапать дисплей.

Осторожно приподнимите один угол дисплея, чтобы отделить клей, удерживающий дисплей.

Поднимите другой угол дисплея таким же образом.

Поднимите дисплей вверх и выньте его из iPod.

Дисплей теперь отсоединён от iPod.

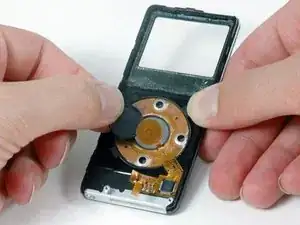

Поднимите крышку колеса прокрутки и аккуратно проденьте оранжевую ленточную шлейф колеса через паз в крышке.

Выньте крышку колеса прокрутки из iPod.

Выдавите кнопку колеса прокрутки спереди и выньте её из iPod.
