Замена материнской платы Toptro TR23
В вашем проекторе возникли неполадки? Работа нового проектора вызывает вопросы? Есть трудности с подключением проектора через USB или HDMI-кабель? Возможно, потребуется заменить материнскую плату, и данное руководство поможет вам в этом.
Прежде чем приступить к разборке проектора и извлечению его «мозгов», рекомендуется выполнить несколько простых проверок, чтобы убедиться, что причиной проблем является именно материнская плата. Убедитесь, что проектор установлен в месте, где он не может перегреться, например, в углу или вплотную к стене без вентиляции. Затем попробуйте выполнить сброс настроек проектора до заводских — это может устранить программные сбои.
Перед началом работы убедитесь, что проектор отключён от источника питания и расположен на ровной устойчивой рабочей поверхности.
Шаг 1
Положите проектор на бок так, чтобы передняя часть была слева.

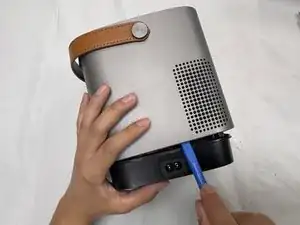

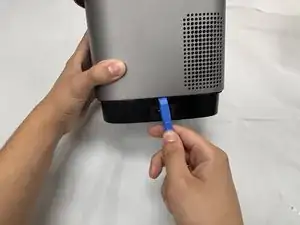

Вставьте инструмент для вскрытия в зазор между чёрным корпусом и серебристым кожухом.
Подденьте кожух по периметру, пока он полностью не освободится.
При снятии крышки будьте осторожны: между крышкой и материнской платой проектора есть внутренний разъём. Его необходимо аккуратно отсоединить до полного снятия корпуса проектора.

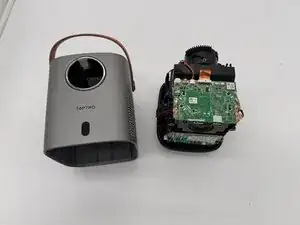

Снимите кожух.
Шаг 2

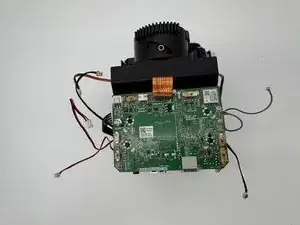

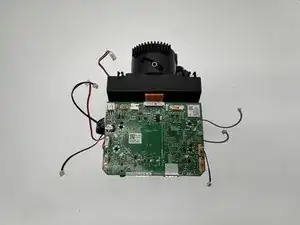

Пальцами аккуратно отсоедините шесть разъёмов сдвоенных соединителей от их гнёзд на материнской плате.
Аккуратно поднимите два разъёма антенных кабелей, чтобы отключить их.
Шаг 3

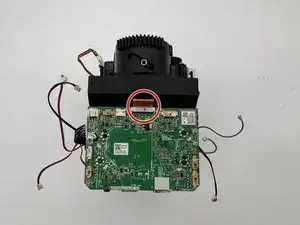

Откиньте чёрную защёлку разъёма ZIF, фиксирующую бронзовый ленточный кабель.

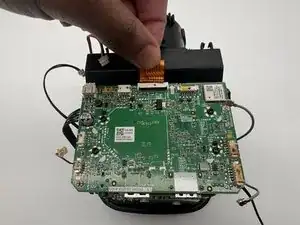

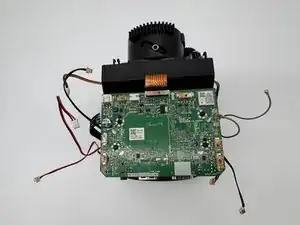

Пальцами аккуратно отсоедините ленточный кабель.
Шаг 4

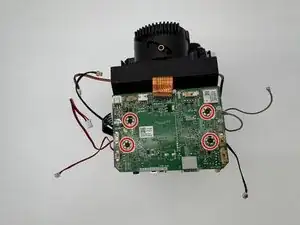

Используя отвёртку Phillips #0, удалите четыре винта длиной 7,3 мм, крепящих материнскую плату к проектору.
Шаг 5

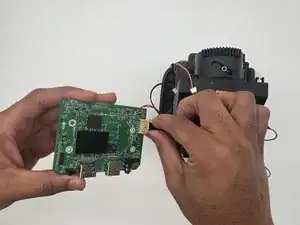

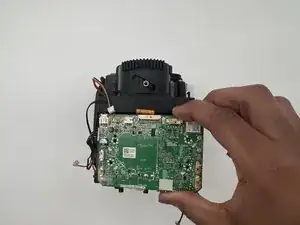

Аккуратно приподнимите материнскую плату влево, не создавая нагрузки на единственный оставшийся подключённый кабель.
Отключите последний разъём от его гнезда на материнской плате.

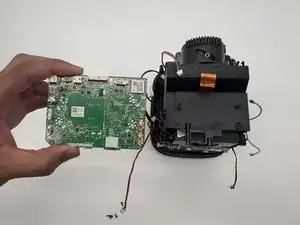

Извлеките материнскую плату.
Заключение
Чтобы собрать устройство, выполните вышеуказанные шаги в обратном порядке.
Утилизируйте электронные отходы на переработку в центре, сертифицированном по стандарту R2 или e-Stewards.
Ремонт прошёл не так, как планировалось? Попробуйте выполнить базовую диагностику или обратитесь за помощью в сообщество Answers.
