Снятие материнской платы

Перед началом ремонта разрядите батареи гарнитуры до уровня ниже 25%. Заряженная батарея при повреждении может протечь опасными химическими веществами или воспламениться.

Запуск Half Life: Alyx отлично подойдёт!

В Vive XR Elite встроен датчик приближения, переводящий гарнитуру в режим ожидания для экономии батареи, когда она не используется. Чтобы ускорить разряд, нужно пользоваться гарнитурой.

Отсоедините кабель питания USB‑C.

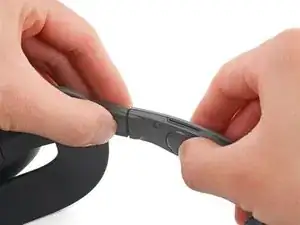

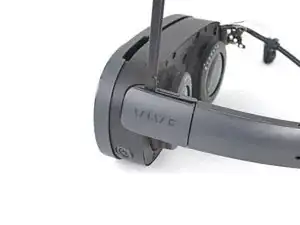

Нажмите кнопку фиксации в слоте под правую дужку батарейного держателя.

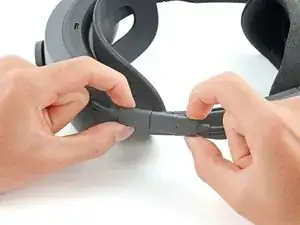

Оттяните батарейный держатель от правого слота дужки, чтобы отсоединить его.

Повторите предыдущий шаг для левого слота дужки.

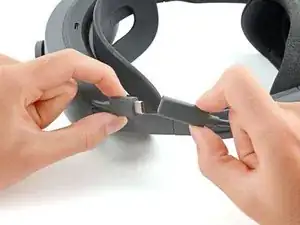

Разъедините гарнитуру и батарейный держатель.

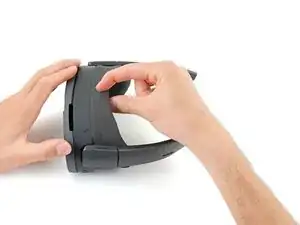

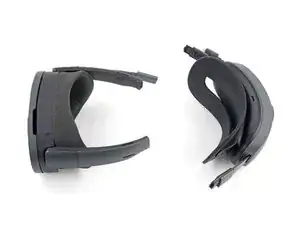

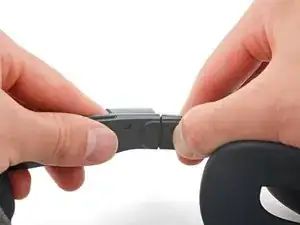

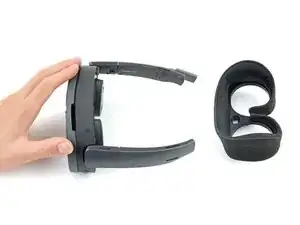

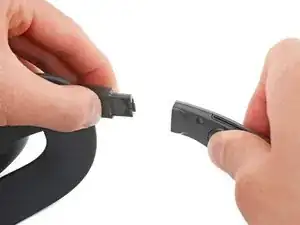

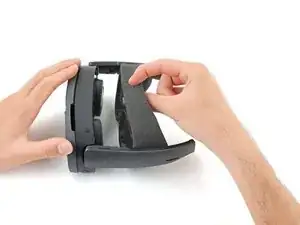

Подложка для лица прикреплена к гарнитуре двумя магнитами. Вы ощутите притяжение магнитов при съёме.

Схватите середину подложки пальцами и потяните назад, чтобы снять её.

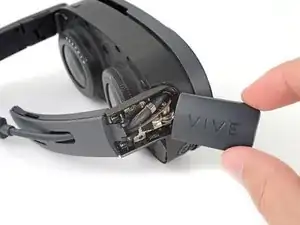

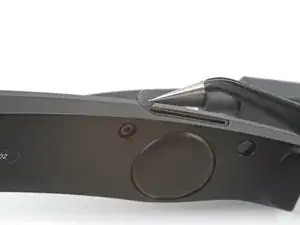

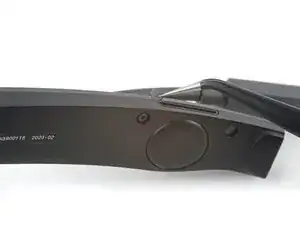

Пинцетом снимите шесть заглушек винтов с правой дужки.

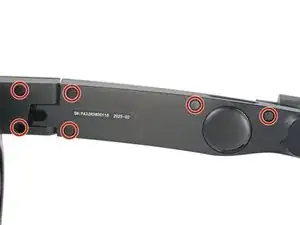

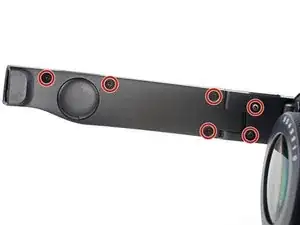

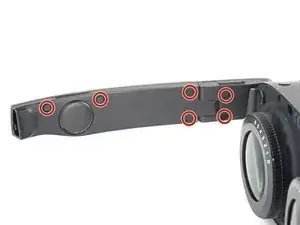

Отвинтите шесть винтов длиной 4.9 мм, крепящих две половины правой дужки, с помощью отвертки Torx T5.

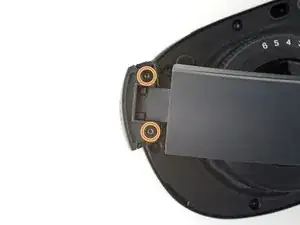

Отвинтите два винта длиной 3.5 мм, крепящих правую крышку шарнира, с помощью отвертки Torx T5.

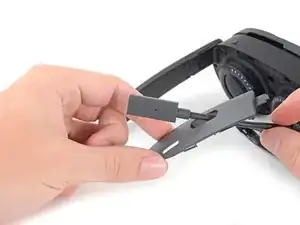

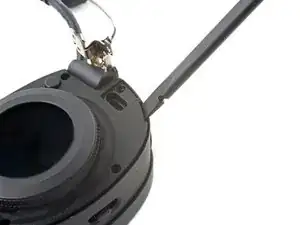

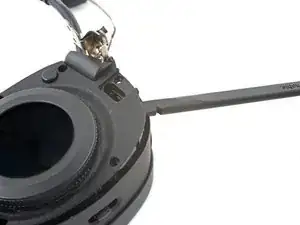

Вставьте плоский конец лопатки в зазор между внешней и внутренней крышками шарнира справа.

Проведите лопатку вдоль зазора, чтобы разжать защёлки, удерживающие внешнюю крышку шарнира.

Снимите внешнюю крышку шарнира.

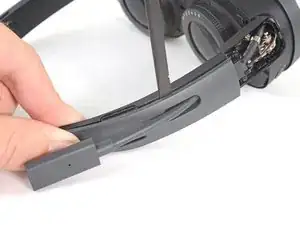

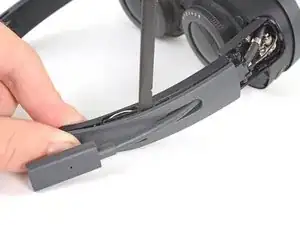

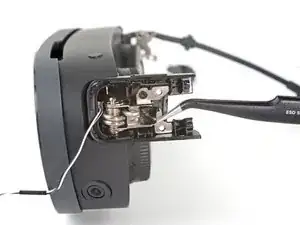

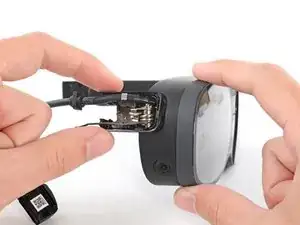

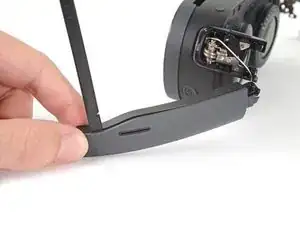

Вставьте плоский конец лопатки в зазор между внешней и внутренней частью дужки.

Проведите лопатку вдоль зазора, чтобы разжать защёлки, удерживающие внешнюю часть дужки.

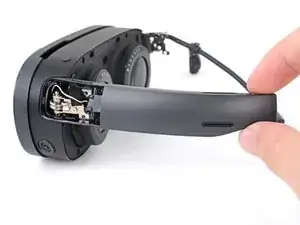

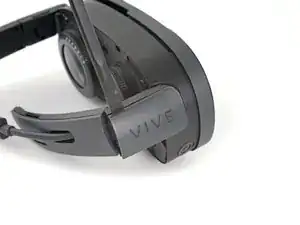

Выдвиньте верхнюю часть внешней дужки из её паза в шарнире.

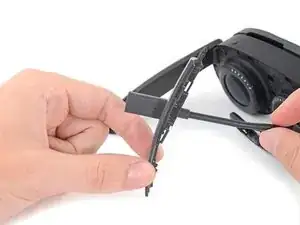

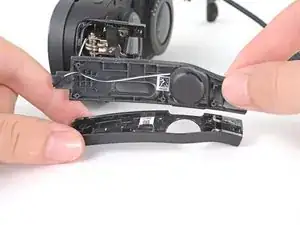

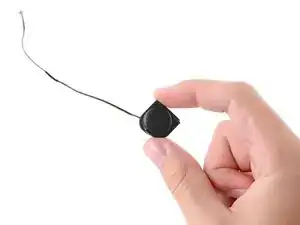

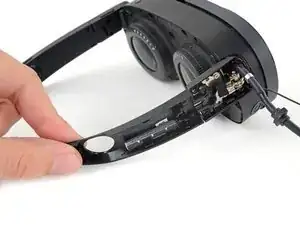

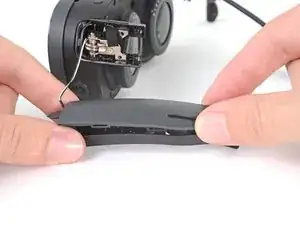

Динамик слегка приклеен к внешней дужке.

Поверните внешнюю дужку к себе, чтобы получить доступ к динамику.

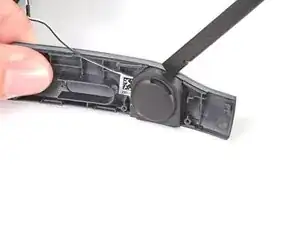

Сдвиньте плоский конец лопатки под динамик, чтобы разъединить клейкую ленту.

При сборке, если клей динамика потерял липкость, используйте двусторонний скотч для его повторного приклеивания к внешней дужке.

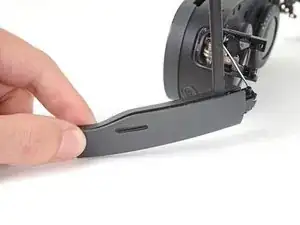

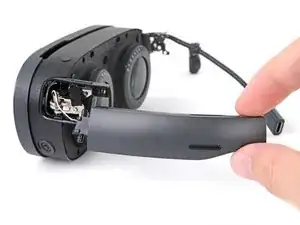

Сымотайте внешнюю дужку с кабеля USB‑C и снимите её.

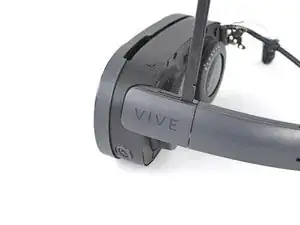

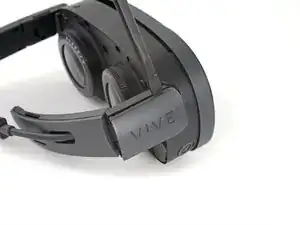

Вытяните внутреннюю дужку из её паза в шарнире и снимите её.

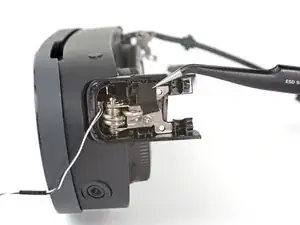

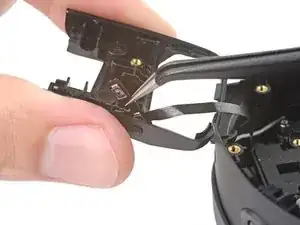

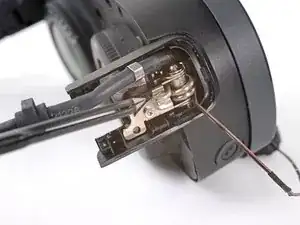

Пинцетом отогните чёрную ленту, закрывающую один из винтов внутренней крышки шарнира.

Отверткой Torx T5 отвинтите два винта, удерживающие внутреннюю крышку шарнира:

Один винт длиной 3.1 мм

Один винт длиной 4.9 мм

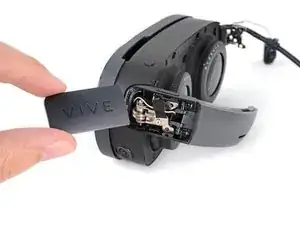

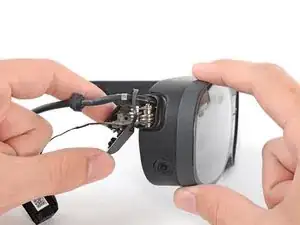

Поверните внутреннюю крышку шарнира, чтобы вынуть её из паза в раме.

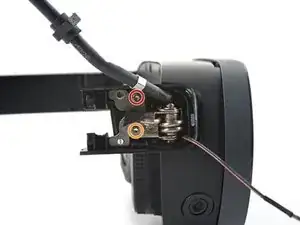

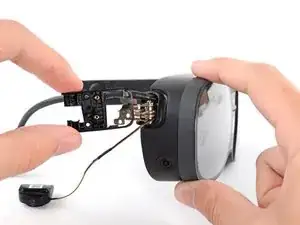

Сымотайте внутреннюю крышку шарнира с кабелей USB‑C и динамика и снимите её.

Пинцетом снимите шесть заглушек винтов с левой дужки.

Отверткой Torx T5 отвинтите шесть винтов длиной 4.9 мм, крепящих две половины левой дужки.

Отверткой Torx T5 отвинтите два винта длиной 3.5 мм, крепящих левую крышку шарнира.

Вставьте плоский конец лопатки в зазор между левыми внешней и внутренней крышками петли.

Проведите лопаткой вдоль зазора, чтобы отсоединить защёлки, фиксирующие внешнюю крышку петли.

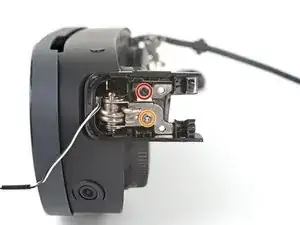

Снимите внешнюю крышку петли.

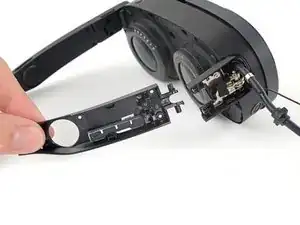

Выньте левую дужку из её направляющей в петле.

Не пытайтесь полностью её снять — она всё ещё подключена кабелем.

Вставьте плоский конец лопатки в зазор между внешней и внутренней частями дужки.

Проведите лопаткой вдоль зазора, чтобы отсоединить пластиковые защёлки, фиксирующие внешнюю часть дужки.

Снимите внешнюю часть дужки с её внутренней половины, чтобы полностью освободить пластиковые защёлки.

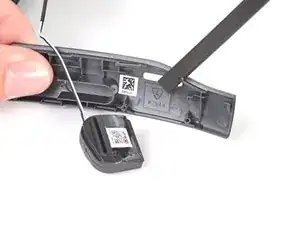

Динамик слабо приклеен к внешней части дужки.

Подденьте плоским концом лопатки динамик, чтобы разделить клей.

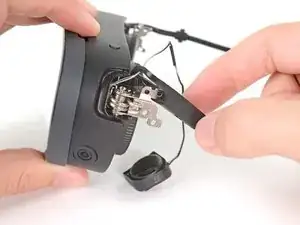

Положите динамик рядом с гарнитурой перед продолжением работы.

При сборке, если клей на динамике потерял липкость, используйте ленту Tesa 61395 для повторного приклеивания динамика к внешней части дужки.

Используйте пинцет, чтобы отодрать чёрную ленту, закрывающую один из винтов внутренней крышки петли.

Используйте отвёртку Torx T5, чтобы выкрутить два винта, фиксирующие внутреннюю крышку петли:

Один винт длиной 3,5 мм

Один винт длиной 4,9 мм

Не снимайте окончательно внутреннюю крышку петли — она подключена кабелем кнопки громкости.

Поверните внутреннюю крышку петли, выворачивая её из паза в корпусе.

Пока что оставьте крышку свисающей на кабеле кнопки громкости.

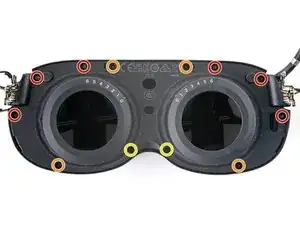

Используйте отвёртку Torx T5, чтобы выкрутить 12 винтов, фиксирующих лицевую панель:

Шесть винтов длиной 3,5 мм

Четыре винта длиной 4,9 мм

Два винта длиной 6,5 мм

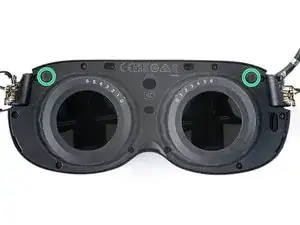

В верхних углах лицевой панели находятся два магнита. При выкручивании соседних винтов они могут прилипать к ним.

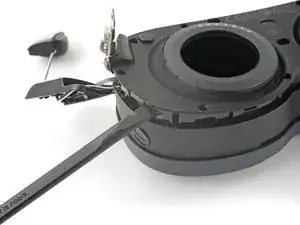

Вставьте плоский конец лопатки в зазор между корпусом и нижним правым углом лицевой крышки.

Подденьте лопаткой, чтобы освободить защёлки, фиксирующие лицевую крышку.

Повторите процесс поддёма для средней и нижней левой частей лицевой крышки.

Не снимайте лицевую крышку полностью — она подключена кабелем датчика приближения.

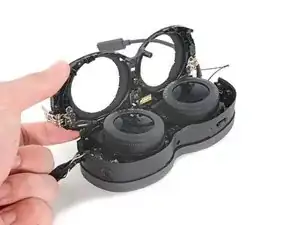

Поднимите лицевую крышку и поверните её через верхнюю часть корпуса.

Положите лицевую крышку лицевой стороной вверх перед продолжением работы.

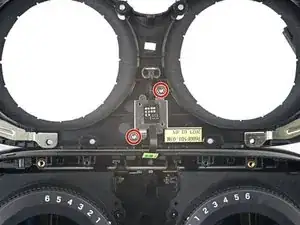

Используйте отвёртку Torx T5, чтобы выкрутить два винта длиной 3,3 мм, фиксирующие кабель датчика приближения.

Снимите лицевую крышку.

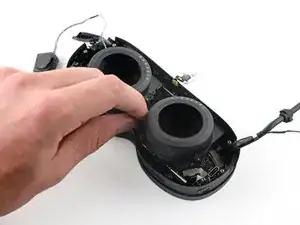

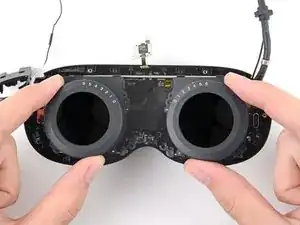

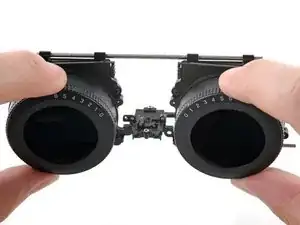

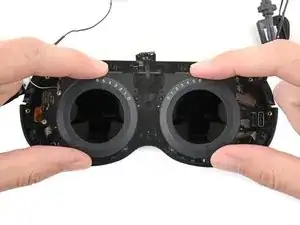

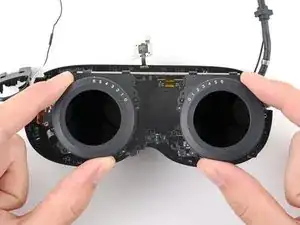

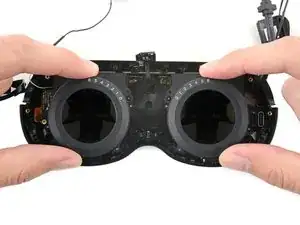

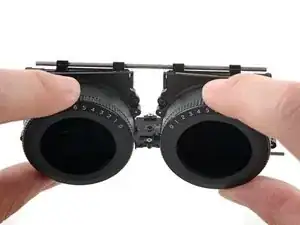

Раздвиньте две линзы наружу настолько, насколько это возможно.

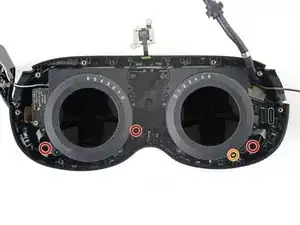

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта, фиксирующие узел линз:

Три винта длиной 4,9 мм

Один винт длиной 3,3 мм

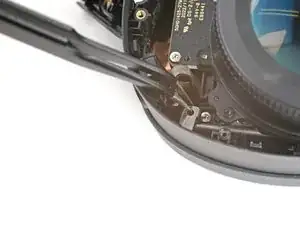

Кронштейны винтов зафиксированы защёлками и клеем.

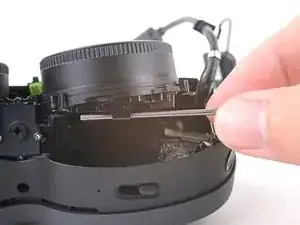

Используйте пинцет, чтобы снять левый кронштейн винта с его стойки в корпусе.

Это может потребовать усилия. Будьте осторожны, чтобы не поцарапать окружающие компоненты.

Повторите этот процесс для правого кронштейна.

При сборке используйте пинцет для выравнивания кронштейнов на их стойках. Надавите плоским концом лопатки, чтобы зафиксировать и снова приклеить защёлки.

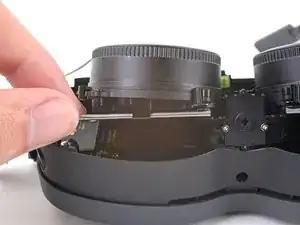

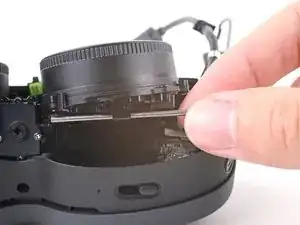

Поднимите низ узла линз, чтобы отсоединить нижние направляющие от их пазов в корпусе.

Потяните узел линз вверх, чтобы отсоединить верхние направляющие от их пазов в корпусе.

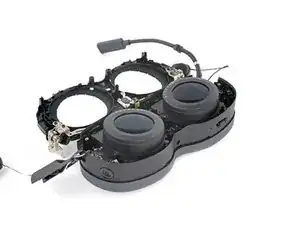

Поверните узел линз к верхней части корпуса так, чтобы он встал вертикально с обнажёнными кабельными разъёмами.

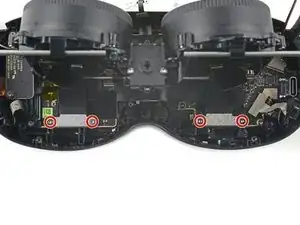

Используйте отвёртку Torx T5, чтобы выкрутить четыре винта длиной 3,4 мм, фиксирующие кабели узла линз.

Используйте плоский конец лопатки, чтобы поддеть и отсоединить разъём кабеля блока линз.

Повторите эту процедуру для другого разъёма.

Чтобы вновь присоединить такие нажимающиеся разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём окажется смещённым, контакты могут погнуться и получить необратимое повреждение.

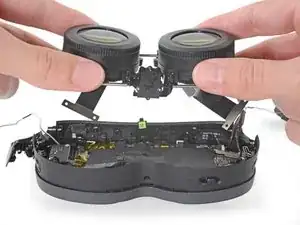

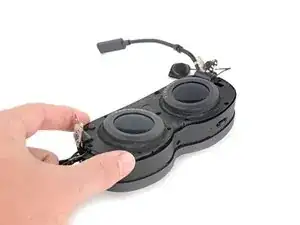

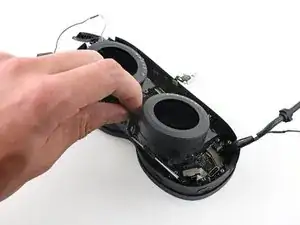

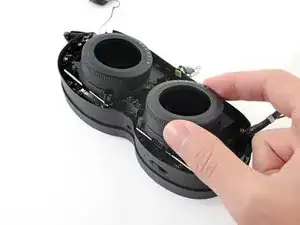

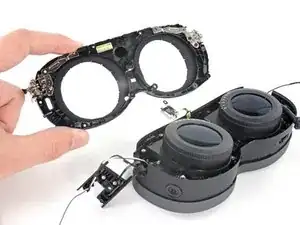

Поднимите и снимите блок линз.

Следующие четыре шага показывают, как зафиксировать блок линз в корпусе при сборке.

Чтобы блок линз правильно располагался в корпусе, он должен совпадать с штырьком в ползунке межзрачкового расстояния (IPD).

Перед повторной установкой блока линз сдвиньте ползунок IPD в крайнее правое положение.

Выдвиньте блок линз наружу, пока его пластиковые защёлки не окажутся близко к концу верхних направляющих.

Возможно, потребуется подтолкнуть и потянуть верхнюю направляющую, чтобы она ровно легла на пластиковые защёлки.

Вдвиньте нижние направляющие внутрь максимально насколько возможно.

Чтобы зафиксировать блок линз в корпусе:

Вставьте верхнюю левую направляющую в её паз.

Совместите остальные направляющие.

Прижмите блок линз на место, убедившись в повторной установке центрального штырька.

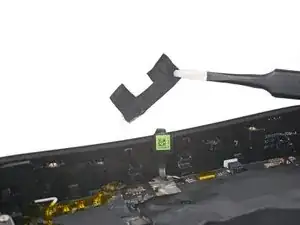

Используйте пинцет, чтобы отодрать черную ленту, закрывающую разъём датчика приближения.

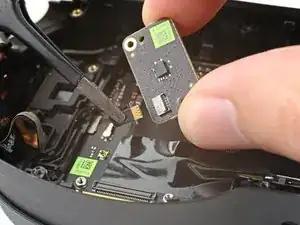

Отодерите жёлтую ленту, закрывающую разъём датчика приближения.

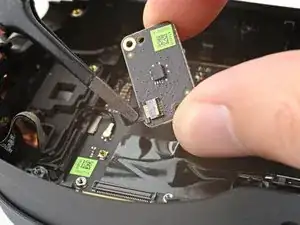

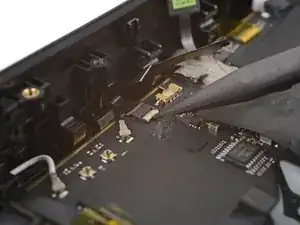

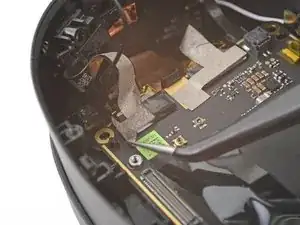

Используйте кончик лопатки, чтобы приподнять фиксирующую створку на ZIF‑разъёме датчика приближения.

Используйте пинцет, чтобы вытащить кабель датчика приближения из его паза на плате.

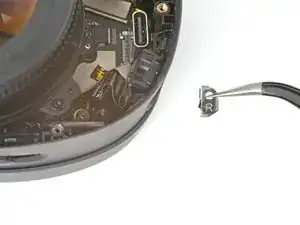

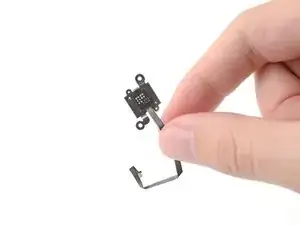

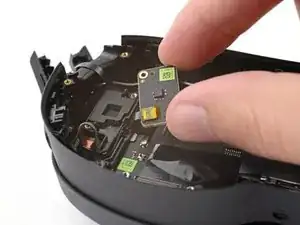

Снимите датчик приближения.

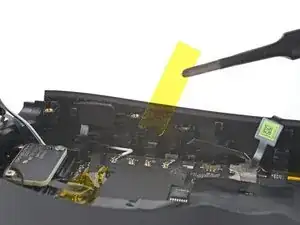

Отодерите жёлтую ленту, закрывающую кабель датчика движения.

Используйте отвёртку T5 Torx, чтобы выкрутить два винта длиной 3.4 мм, фиксирующие датчик движения.

Не пытайтесь полностью снять датчик движения пока — он всё ещё подключён кабелем.

Поднимите датчик движения с его штырьков в корпусе.

Переверните датчик движения и положите его на корпус перед продолжением работы.

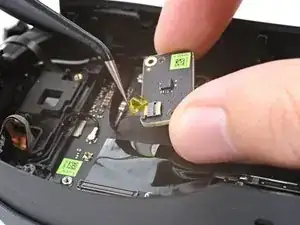

Отодерите жёлтую ленту, закрывающую разъём кабеля датчика движения.

Используйте кончик лопатки, чтобы приподнять фиксирующую створку на ZIF‑разъёме датчика движения.

Используйте пинцет, чтобы вытащить разъём кабеля датчика движения из его паза.

Снимите датчик движения.

Используйте пинцет, чтобы вытащить разъём правого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

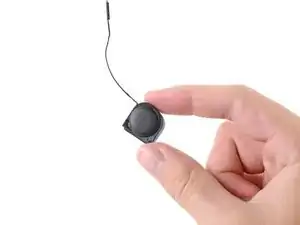

Снимите правый динамик.

Используйте пинцет, чтобы вытащить разъём левого динамика из его гнезда.

Если возникают трудности, попробуйте покачивать разъём из стороны в сторону, чтобы ослабить его.

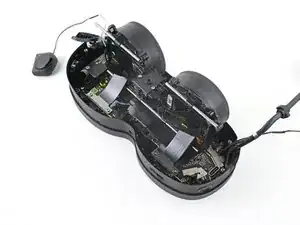

Снимите левый динамик.

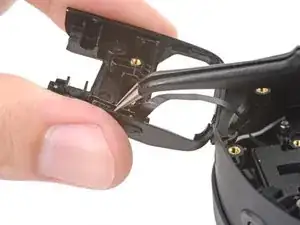

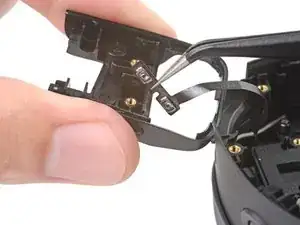

Кабель кнопок громкости слабо приклеен к левой внутренней крышке петли.

Вставьте один захват пинцета между кабелем кнопок громкости и крышкой петли.

Подденьте от крышки петли, чтобы отделить клей.

С помощью пинцета вытяните кабель кнопок громкости из его паза в крышке петли.

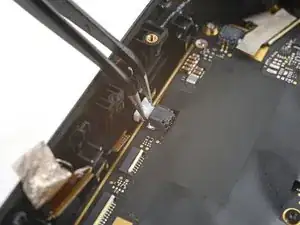

Используйте одну сторону пинцета, чтобы поддеть и отсоединить нижний левый антенный кабель.

При сборке их бывает трудно подсоединить. Удерживайте разъем над гнездом и нажмите плоским концом лопатки. Разъем должен защелкнуться.

С помощью пинцета выведите нижний левый антенный кабель из его паза в кронштейне датчика движения.

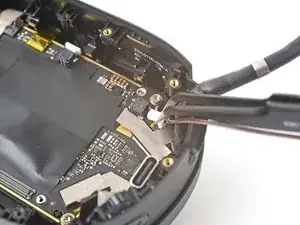

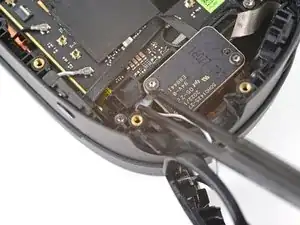

Отверткой Torx T5 удалите два винта длиной 4,9 мм, фиксирующие кронштейн датчика движения.

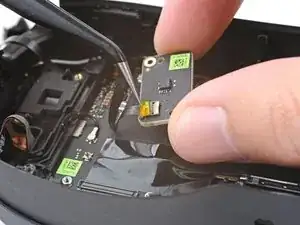

Поднимите датчик движения с штырей на материнской плате.

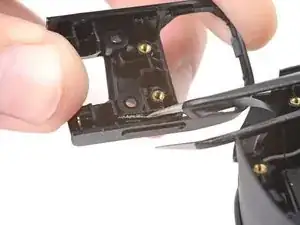

Снимите кронштейн датчика движения.

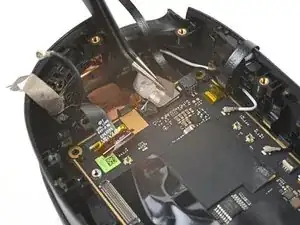

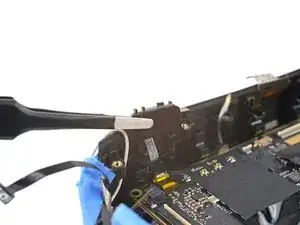

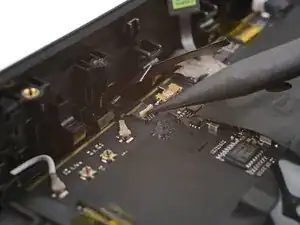

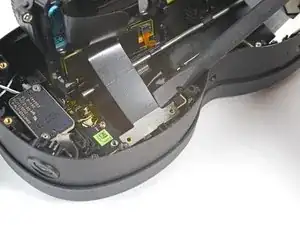

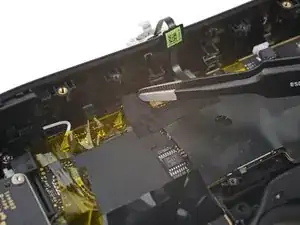

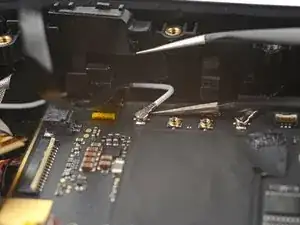

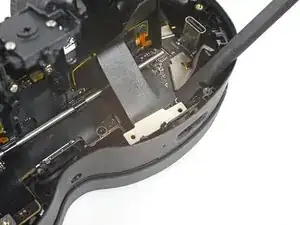

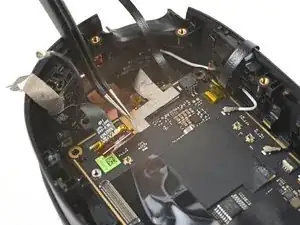

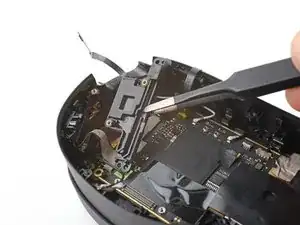

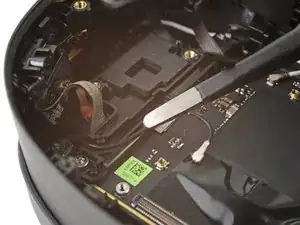

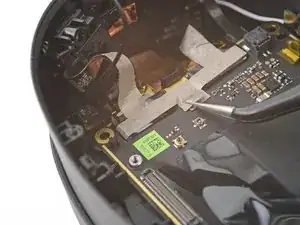

С помощью пинцета отогните серую проводящую ленту, закрывающую ZIF‑разъем левой боковой камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем левой боковой камеры.

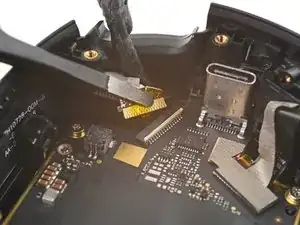

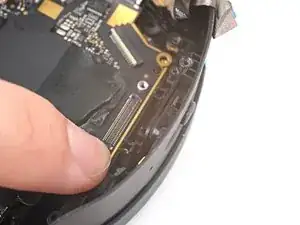

Используйте плоский конец лопатки, чтобы приподнять фиксирующий язычок ZIF‑разъема левой боковой камеры.

С помощью пинцета вытяните разъем кабеля левой боковой камеры из его паза в материнской плате.

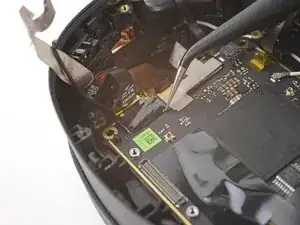

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF‑разъем левой трекинг‑камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем левой трекинг‑камеры.

Используйте лопаткой, чтобы приподнять фиксирующий язычок ZIF‑разъема левой трекинг‑камеры.

С помощью пинцета вытяните разъем кабеля левой трекинг‑камеры из его паза в материнской плате.

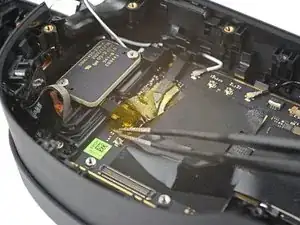

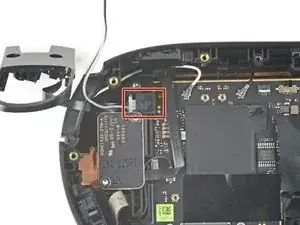

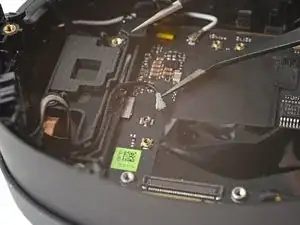

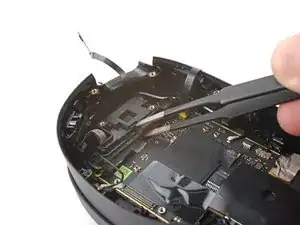

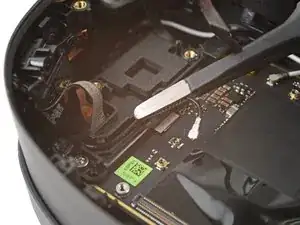

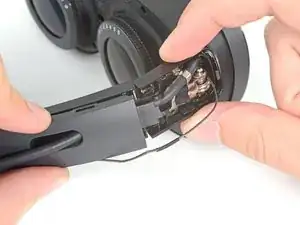

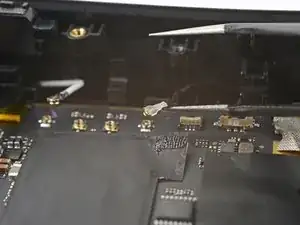

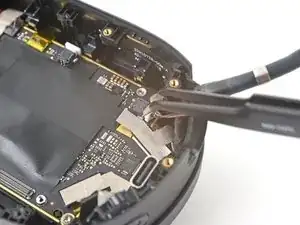

Одним захватом пинцета подденьте и отсоедините верхний левый белый антенный кабель.

Повторите для верхнего правого черного антенного кабеля.

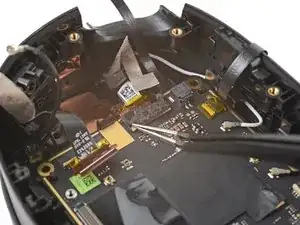

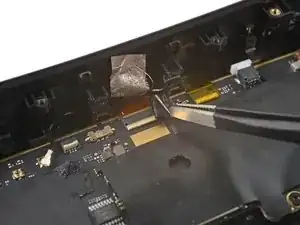

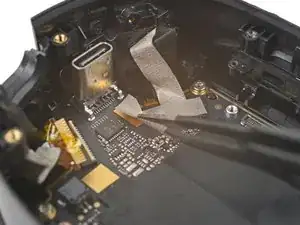

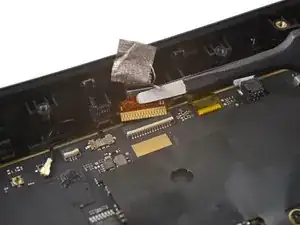

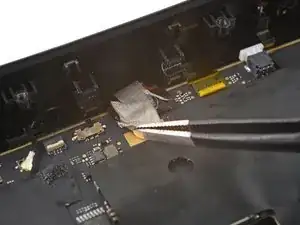

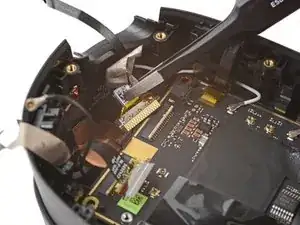

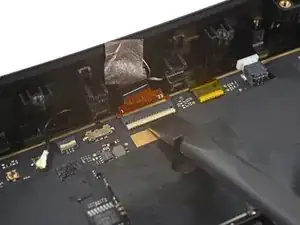

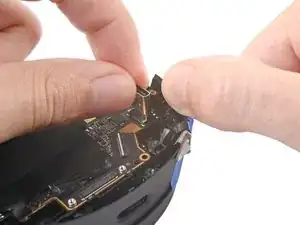

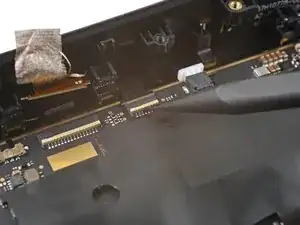

С помощью пинцета отогните серую проводящую ленту, закрывающую ZIF‑разъем проходной камеры.

С помощью пинцета снимите черную ленту, закрывающую ZIF‑разъем проходной камеры.

Используйте лопаткой, чтобы приподнять фиксирующий язычок ZIF‑разъема проходной камеры.

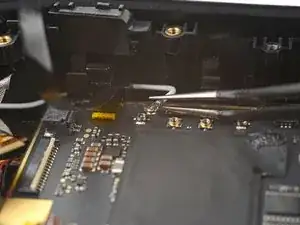

С помощью пинцета вытяните разъем кабеля проходной камеры из его паза в материнской плате.

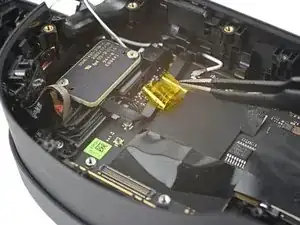

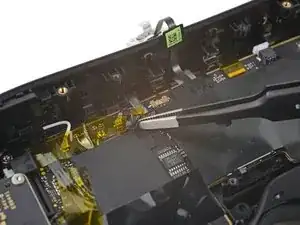

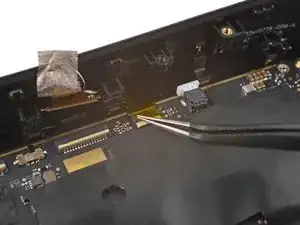

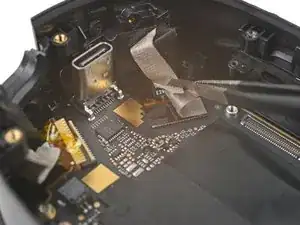

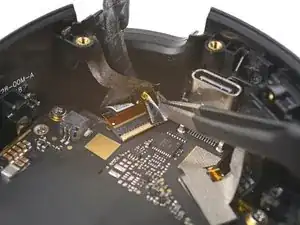

С помощью пинцета снимите желтую ленту, закрывающую ZIF‑разъем кабеля микрофона.

Кончиком лопатки приподнимите фиксирующий язычок ZIF‑разъема микрофона.

С помощью пинцета вытяните разъем кабеля микрофона из его паза в материнской плате.

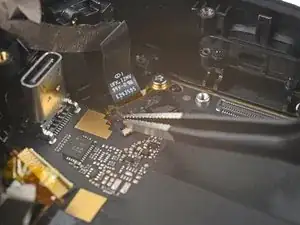

С помощью пинцета вытяните разъем кабеля датчика глубины из его паза в материнской плате.

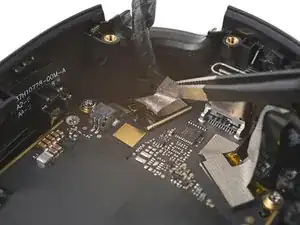

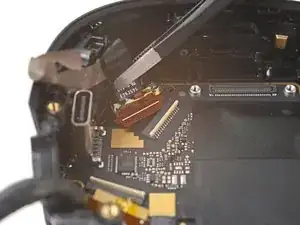

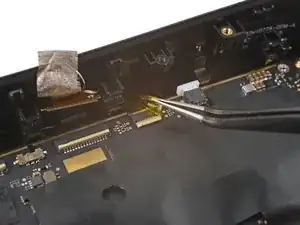

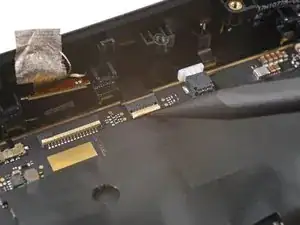

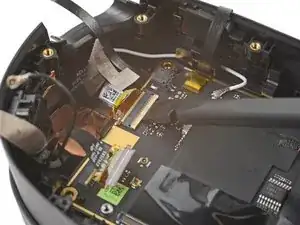

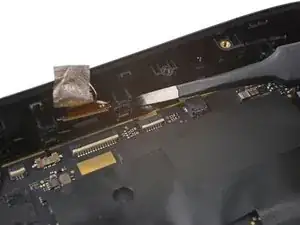

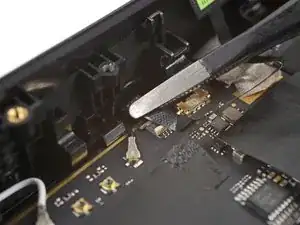

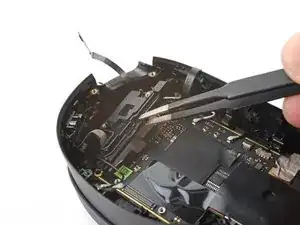

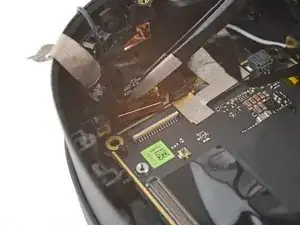

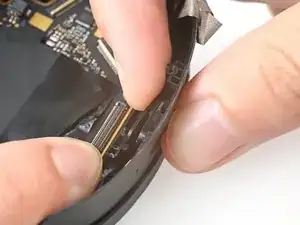

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF-разъём правой камеры слежения.

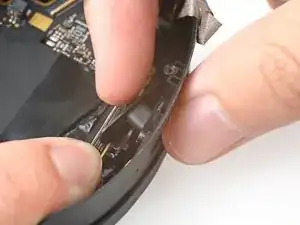

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF-разъём правой камеры слежения.

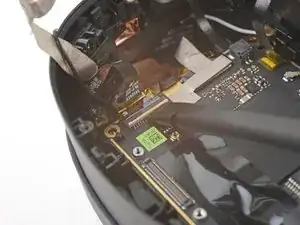

Используйте лопаточку, чтобы приподнять фиксирующий язычок на ZIF-разъёме правой камеры слежения.

Используйте пинцет, чтобы вытащить разъём кабеля правой камеры слежения из его гнезда.

Используйте пинцет, чтобы отогнуть серую проводящую ленту, закрывающую ZIF-разъём правой боковой камеры.

Используйте пинцет, чтобы снять чёрную ленту, закрывающую ZIF-разъём правой боковой камеры.

Используйте лопаточку, чтобы приподнять фиксирующий язычок на ZIF-разъёме правой боковой камеры.

Используйте пинцет, чтобы вытащить разъём кабеля правой боковой камеры из его гнезда.

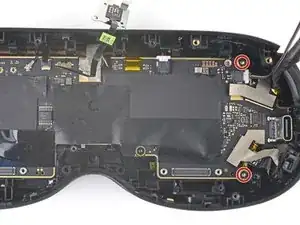

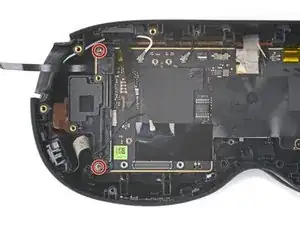

Используйте отвёртку Torx T5, чтобы отвинтить два винта длиной 4,9 мм, фиксирующие рамку материнской платы.

Используйте ленту с лёгким клеевым слоем, например малярную ленту, чтобы отвести левые и правые боковые кабели от материнской платы.

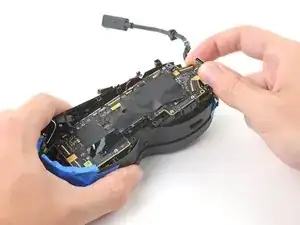

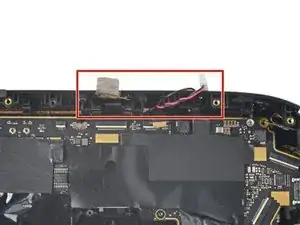

Кабели у верхнего кромки требуют провиса, чтобы материнская плата правильно села в рамку. Избегайте плотного приклеивания — или вовсе не заклеивайте их.

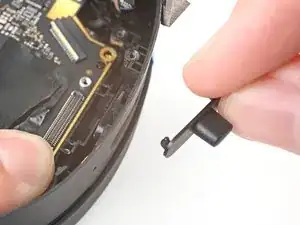

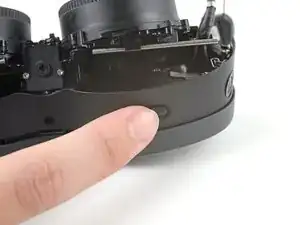

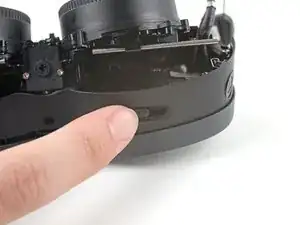

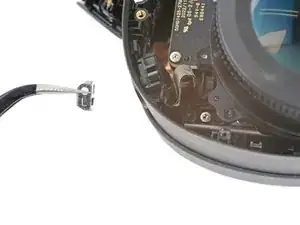

Вытащите кнопку питания из её посадочного места в рамке.

Не удаляйте кнопку полностью — она всё ещё прикреплена кабелем.

Нажмите вниз на нижний правый угол материнской платы, чтобы её край оказался под ползунком IPD.

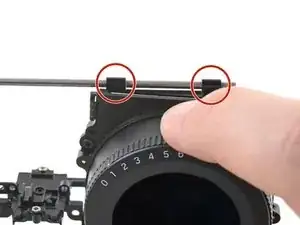

Держите материнскую плату прижатой и выдвиньте ползунок IPD из его посадочного места в рамке.

Снимите ползунок IPD.

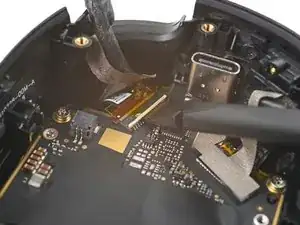

Удерживайте порт USB-C одной рукой, а правую сторону рамки — другой.

Тяните рамку наружу, одновременно приподнимая сборку материнской платы, пока она не выйдет из посадочного места рядом с правой боковой камерой.

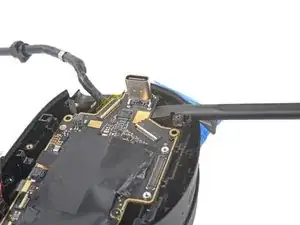

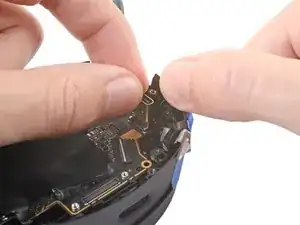

Используйте лопаточку, чтобы поддеть сборку материнской платы, пока её правая сторона полностью не освободится от рамки.

Потяните правую сторону сборки материнской платы к нижнему краю устройства, чтобы отделить её от рамки.

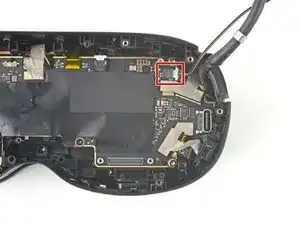

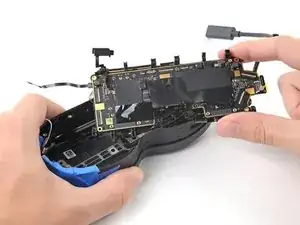

Снимите сборку материнской платы.

При обратной сборке убедитесь, что кабели остаются над сборкой материнской платы при её установке.
