Замена усилителя Bose SoundTouch 20

Удалите (6) шесть винтов Phillips длиной 1,5 см, удерживающих нижнюю крышку динамика, используя отвертку Phillips #0.

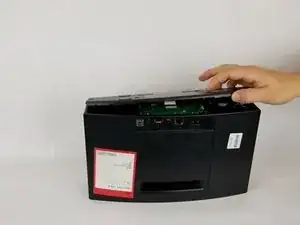

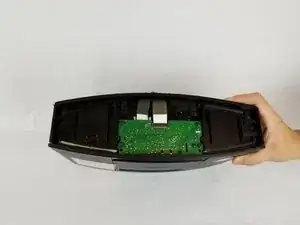

Поднимите крышку прямо вверх и отложите её в сторону.

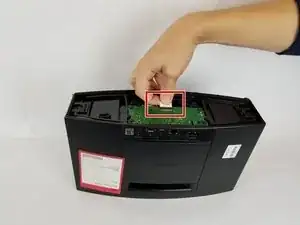

Осторожно вытащите белую шлейфовую ленту из разъёма на верхней стороне материнской платы.

Убедитесь, что тянете прямо назад, чтобы не согнуть и не повредить ленту.

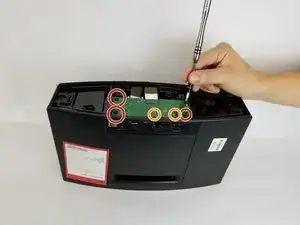

Удалите (4) четыре винта длиной 1,5 см, соединяющие материнскую плату с динамиком.

Удалите (2) два винта длиной 1 см, соединяющие материнскую плату с динамиком.

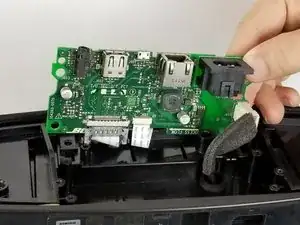

При подъёме платы будьте осторожны с двумя шлейфами, расположенными под платой. Не поднимайте плату строго вверх, наклоните её в сторону кабелей. Как показано на рисунке 2.

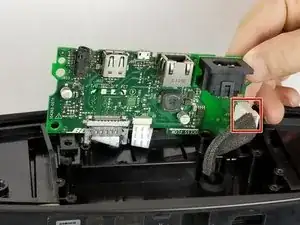

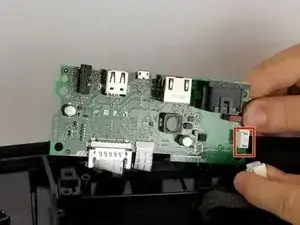

Снимите белый кабель, нажав на бок разъёма с защёлкой и потянув назад.

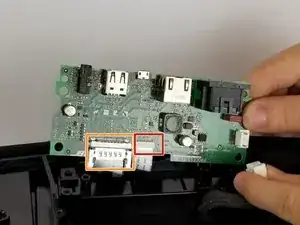

Осторожно вытяните более тонкую белую шлейфовую ленту, расположенную ближе к центру платы.

Тяните прямо вниз, чтобы не согнуть и не повредить ленту.

Сожмите пластиковые стороны разъёма и тяните прямо вниз, чтобы снять эту ленту.

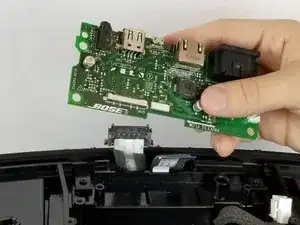

После снятия двух шлейфов полностью извлеките материнскую плату и отложите её в сторону.

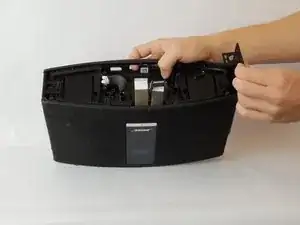

Чтобы снять боковую панель с динамика, поднимите верхнюю часть боковины из пазов.

Боковины будут приподняты после извлечения из пазов, они не поднимаются сразу.

После выполнения предыдущего шага осторожно потяните прямо вверх, чтобы снять боковину.

Повторите с обеих сторон динамика.

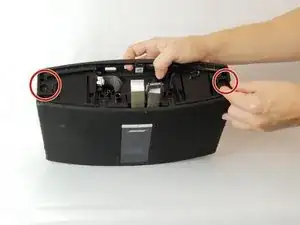

Удалите (2) два винта длиной 1,5 см, обведённые на изображении один.

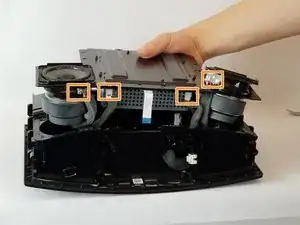

Поверните динамик на бок и удалите (2) два винта длиной 1,5 см, обведённые на изображении 2. Удалите эти винты с обеих сторон динамика.

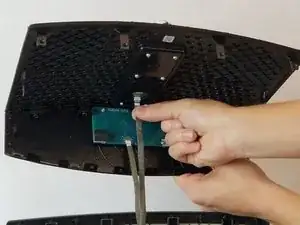

После подъёма крышки вы увидите два шлейфа, соединяющие крышку с динамиком. Аккуратно снимите эти шлейфы, потянув прямо вниз.

Убедитесь, что тянете шлейфы прямо, чтобы не согнуть и не повредить их.

Удалите (14) четырнадцать винтов длиной 1 см с динамика.

Удалите (2) два винта длиной 1,5 см из верхних левого и правого углов динамиков соответственно.

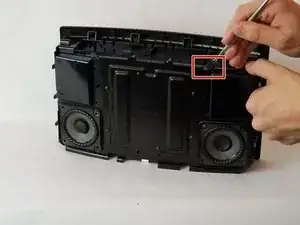

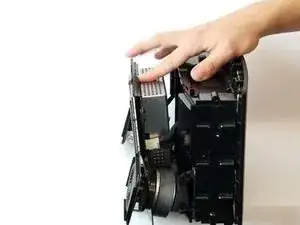

Используя металлическую медиаторную лопатку или инструмент для поддёма, осторожно нажмите вперёд, чтобы отделить крышку от динамика.

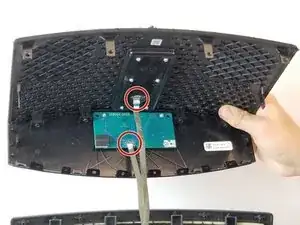

После подъёма крышки вы увидите два шлейфа, соединяющие крышку с динамиком. Аккуратно снимите эти шлейфы, потянув прямо вниз.

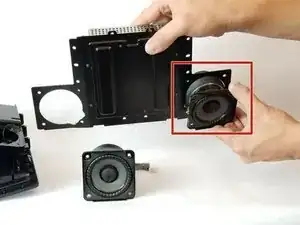

Осторожно вытащите динамик из посадочного места, вращая и поворачивая его.

Динамик тяжёлый и очень магнитный.

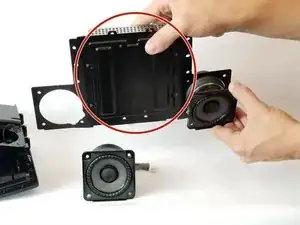

Усилитель поставляется в виде одного узла. После снятия динамиков деталь готова к замене.
