Замена кнопок Bose SoundTouch 20

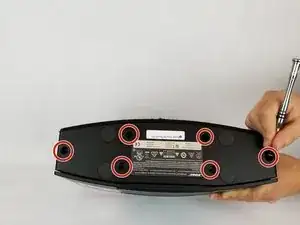

Снимите (6) шесть винтов Филлипс длиной 1,5 см, удерживающих нижнюю крышку динамика, используя отвертку Филлипс #0.

Поднимите крышку прямо вверх и отложите в сторону.

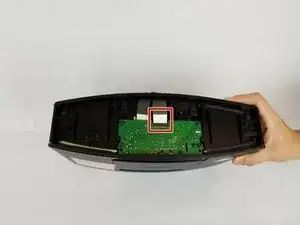

Осторожно вытяните белую ленту из разъёма на верхней стороне материнской платы.

Убедитесь, что тянете прямо назад, чтобы не согнуть и не повредить ленту.

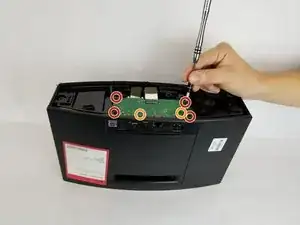

Снимите (4) четыре винта длиной 1,5 см, соединяющие материнскую плату с динамиком.

Снимите (2) два винта длиной 1 см, соединяющие материнскую плату с динамиком.

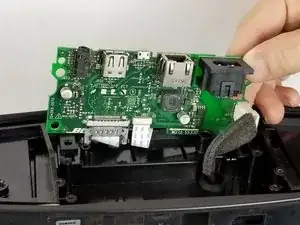

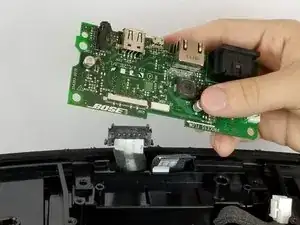

При подъёме платы будьте осторожны с двумя лентами, расположенными под платой. Не поднимайте плату прямо вверх, вместо этого наклоните её в сторону кабелей. Как показано на рисунке 2.

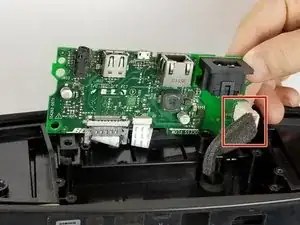

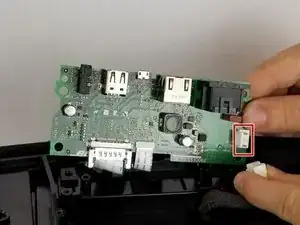

Снимите белый кабель, нажав на боковую часть разъёма с язычком и потянув назад.

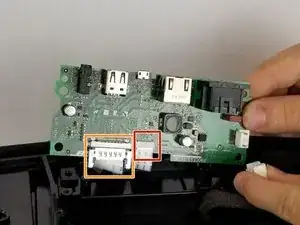

Осторожно вытяните более тонкую белую ленту, расположенную ближе к центру платы.

Тяните прямо вниз, чтобы предотвратить изгиб или повреждение ленты.

Сожмите пластиковые боковины разъёма и потяните прямо вниз, чтобы снять эту ленту.

После снятия двух лент полностью извлеките материнскую плату и отложите её в сторону.

Чтобы снять боковую панель с динамика, приподнимите верхнюю часть боковин из пазов.

Боковины будут приподняты после извлечения из пазов, они не поднимаются сразу.

После выполнения предыдущего шага аккуратно потяните прямо вверх, чтобы снять боковину.

Повторите с обеих сторон динамика.

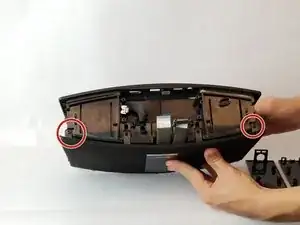

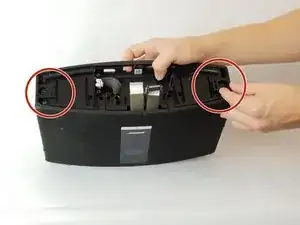

Снимите (2) два винта длиной 1,5 см, обведённые на изображении 1.

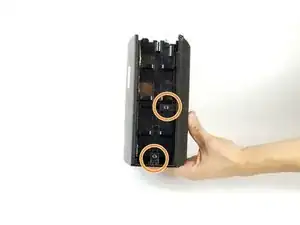

Поверните динамик на бок и снимите (2) два винта длиной 1,5 см, обведённые на изображении 2. Снимите эти винты по обеим сторонам динамика.

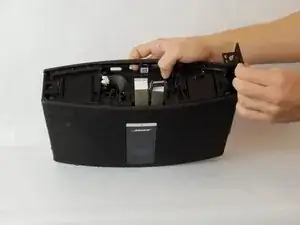

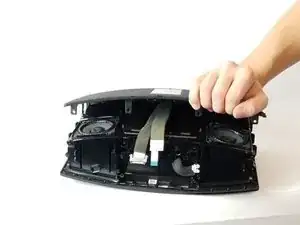

После удаления всех винтов аккуратно снимите крышку с динамика, как показано на изображении 3.

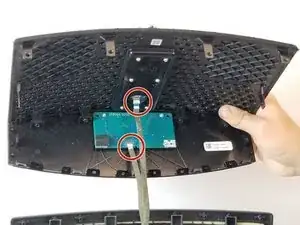

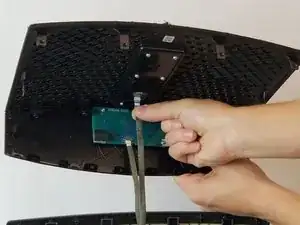

После подъёма крышки вы увидите две ленты, прикрепляющие крышку к динамику. Осторожно снимите эти ленты, потянув прямо вниз.

Убедитесь, что тянете ленты прямо, чтобы не согнуть и не повредить ленту.

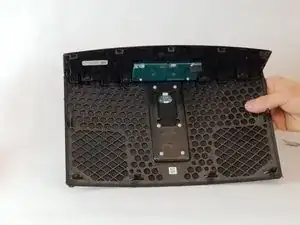

Разместите полностью отделённую крышку лицевой стороной вниз на поверхности.

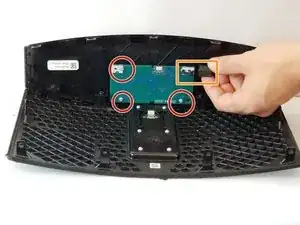

С помощью отвертки со звёздочной насадкой снимите три винта, обведённые на изображении 1.

Отсоедините разъём, выделенный на изображении 1.

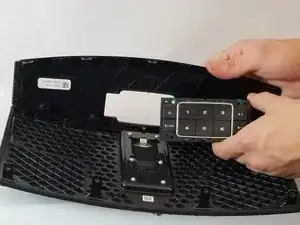

Осторожно выдавите плату с кнопками из верхней части крышки.
