Замена динамика Bose SoundTouch 20

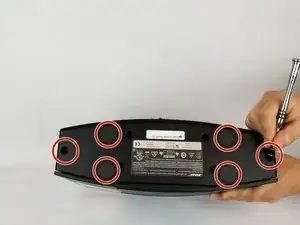

Удалите (6) шесть перекрестных винтов длиной 1,5 см, крепящих нижнюю крышку динамика, используя отвертку Phillips #0.

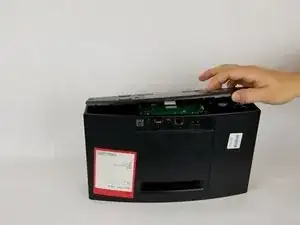

Поднимите крышку строго вверх и отложите в сторону.

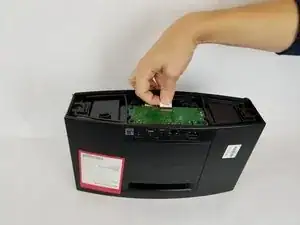

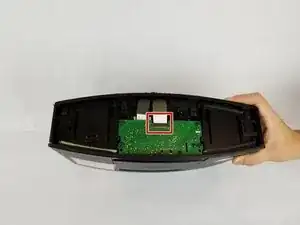

Аккуратно вытяните белую гибкую шлейф‑ленты из разъёма на верхней стороне платы питания.

Держите натяжение по прямой, чтобы не согнуть и не повредить шлейф.

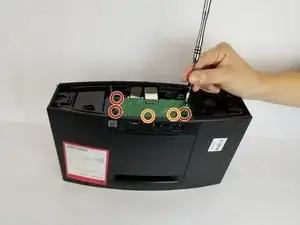

Удалите (4) четыре винта длиной 1,5 см, соединяющие плату питания с корпусом динамика.

Удалите (2) два винта длиной 1 см, соединяющие плату питания с корпусом динамика.

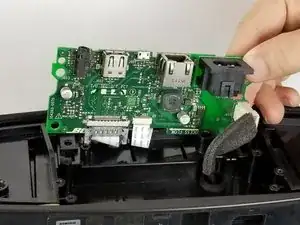

При подъёме платы обращайте внимание на два шлейфа под платой. Не поднимайте плату строго вверх, наклоните её в сторону кабелей. Как показано на изображении 2.

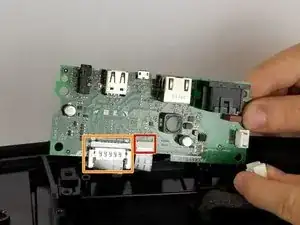

Отсоедините белый кабель, нажав на боковую защёлку разъёма и потянув назад.

Аккуратно вытяните более тонкий белый шлейф, расположенный ближе к центру платы.

Тяните строго вниз, чтобы не согнуть и не повредить шлейф.

Сожмите пластиковые стороны разъёма и потяните строго вниз, чтобы вынуть этот шлейф.

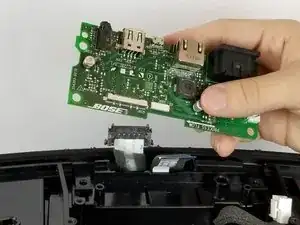

После отключения двух шлейфов полностью снимите плату питания и отложите в сторону.

Чтобы снять боковую панель с корпуса, поднимите верхнюю часть стороны из пазов.

После извлечения из пазов стороны будут немного приподняты, они не выйдут мгновенно.

После выполнения предыдущего шага аккуратно потяните строго вверх, чтобы снять панель.

Повторите с обеих сторон динамика.

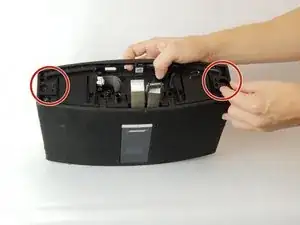

Удалите (2) два винта длиной 1,5 см, обведённые на изображении 1.

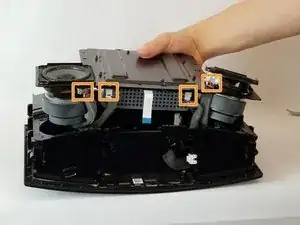

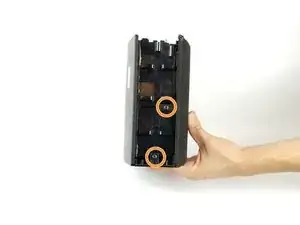

Поверните колонку на бок и удалите (2) два винта длиной 1,5 см, обведённые на изображении 2. Снимите эти винты по обеим сторонам динамика.

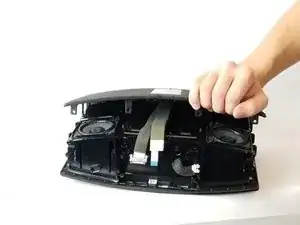

После удаления всех винтов аккуратно снимите крышку с корпуса, как показано на изображении 3.

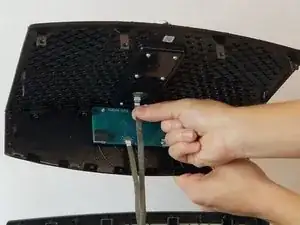

После подъёма крышки вы увидите два шлейфа, соединяющие крышку с корпусом. Аккуратно снимите эти шлейфы, тянув строго вниз.

Тяните шлейфы строго по прямой, чтобы не согнуть и не повредить их.

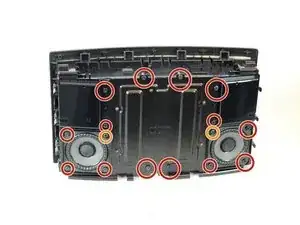

Удалите (14) четырнадцать винтов длиной 1 см с корпуса динамика.

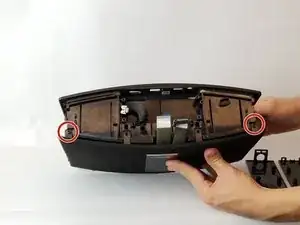

Удалите (2) два винта длиной 1,5 см из верхних левого и правого углов динамиков соответственно.

Используя металлическую лопатку или инструмент для поддевания, аккуратно подталкивайте вперёд, чтобы отделить крышку от корпуса.

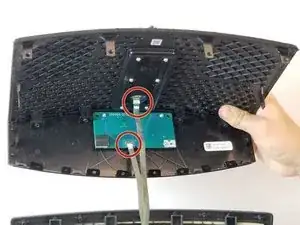

После подъёма крышки вы увидите два шлейфа, соединяющие крышку с корпусом. Аккуратно снимите эти шлейфы, тянув строго вниз.

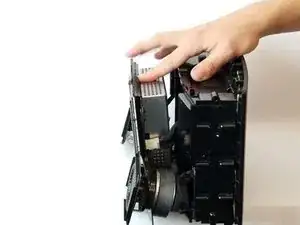

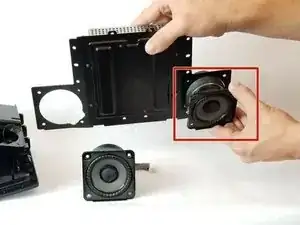

Аккуратно вытащите динамик из посадочного места, вращая и поворачивая его.

Динамик тяжёлый и сильно магнитный.

Установите заменяемый динамик, аккуратно вставив его обратно в посадочное место.
