Замена басового порта Bose SoundTouch 10

Переверните динамик так, чтобы резиновые полосы по нижней части были обращены к Вам.

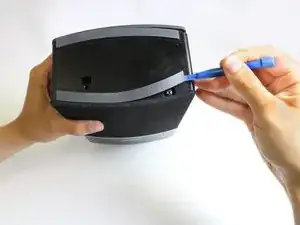

Используйте инструмент для вскрытия iFixit, чтобы отодрать резиновую полосу на переднем нижнем крае.

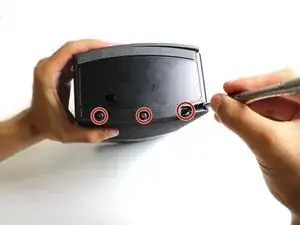

Используйте крестовую отвёртку #2, чтобы отвинтить три винта длиной 20 мм на переднем нижнем крае динамика.

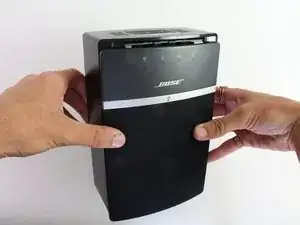

Сдвиньте переднюю панель с сеткой вниз, чтобы отсоединить её от корпуса SoundTouch 10.

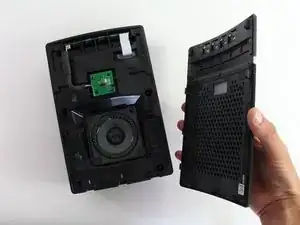

Поднимите панель, чтобы открыть вид на динамический излучатель.

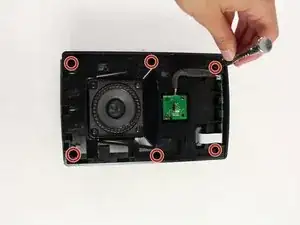

Используйте крестовую отвёртку #2, чтобы отвинтить шесть винтов длиной 20 мм, расположенных под передней панелью.

Переверните динамик на спинку.

Ослабьте клей, поддев металлической лопаткой край, где задняя панель соединяется с корпусом динамика.

Приложите силу пластиковой лопаткой iFixit, чтобы отжать заднюю панель от рамы динамика.

Если панель не снимается легко, может потребоваться фен для ослабления клея.

После отсоединения панель должна открыться, обнажив материнскую плату.

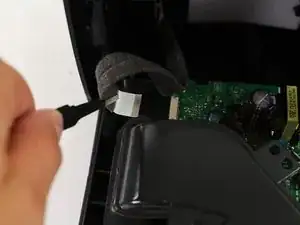

Используйте антистатические пинцеты с закруглённым носом, чтобы вытащить ленточный кабель с конца материнской платы.

На материнской плате находятся конденсаторы (показаны в виде цилиндров в правом верхнем углу на фото), которые могут сохранять заряд даже при выключенном динамике. Не прикасайтесь к ним, так как это может привести к удару током.

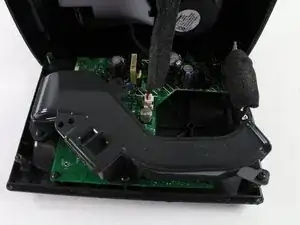

Поднимите основание разъёма провода динамика, чтобы отсоединить его от материнской платы.

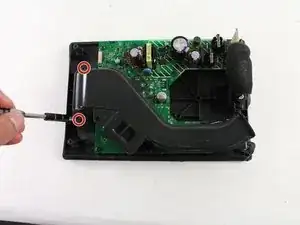

Используйте крестовую отвёртку #0, чтобы отвинтить два винта длиной 11 мм, прикреплённых к басовому порту.

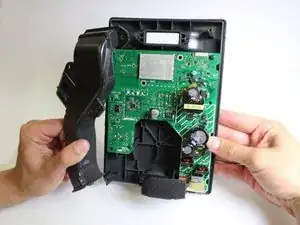

Отсоедините басовый порт от материнской платы и поднимите его.
