Замена дисплея BOSE SoundTouch 30
Дисплей следует заменить в случае, если он поврежден beyond разумного ремонта. Удаление дисплея требует осторожности из-за хрупкости разъемного соединения.
Шаг 1
Удалите четыре винта PH2 длиной 15.5 мм, крепящих основу к устройству.
Шаг 2

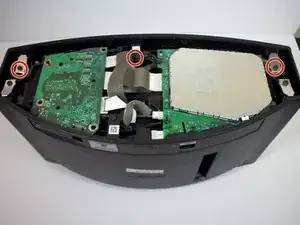

Удалите три винта PH2 длиной 15.5 мм, удерживающих решетку передней сетки на месте.
Шаг 3

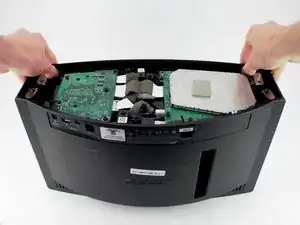

Удалите решетку, ухватившись за края и потянув вверх.
Существует небольшой ленточный кабель, соединяющий сборку дисплея с корпусом устройства. Убедитесь, что отключили кабель перед тем, как полностью снимать решетку, иначе кабель может порваться.
Шаг 4

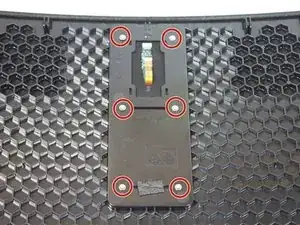

Удалите шесть винтов T9 длиной 8.9 мм, удерживающих сборку дисплея.
Теперь сборка дисплея может быть поднята из решетки для установки новой.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
