Замена материнской платы Bose SoundTouch 20
В данном руководстве показано, как снять крышку и материнскую плату для Bose SoundTouch 20.
Шаг 1

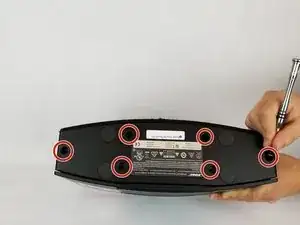

Удалите (6) шесть винтов Phillips длиной 1,5 мм, которые крепят нижнюю крышку динамика, с помощью отвертки Phillips #0.

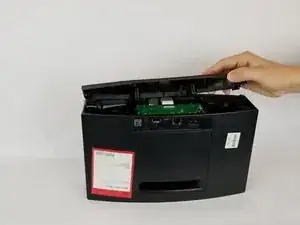

Поднимите крышку прямо вверх и отложите ее в сторону.
Шаг 2

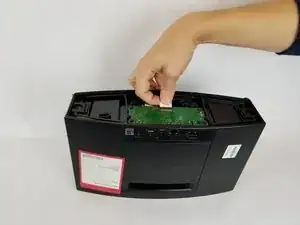

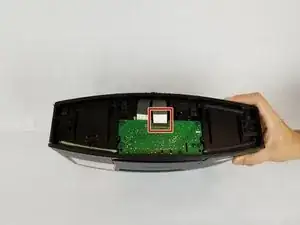

Осторожно вытяните белую ленты из соединителя на верхней стороне платы питания.
Убедитесь, что вы тянете прямо, чтобы не погнуть и не повредить ленту.
Шаг 3

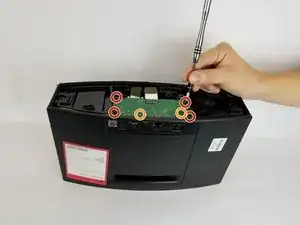

Удалите (4) четыре винта длиной 1,5 см, соединяющие плату питания с динамиком.
Удалите (2) два винта длиной 1 см, соединяющие плату питания с динамиком.
Осторожно поднимите плату.
При подъеме платы будьте осторожны с двумя лентами, находящимися под платой. Не поднимайте плату прямо вверх, а наклоните ее к кабелям, как показано на фотографии 2.
Шаг 4

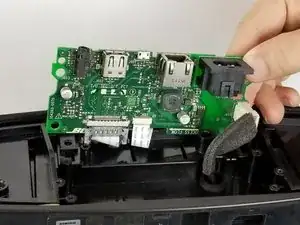

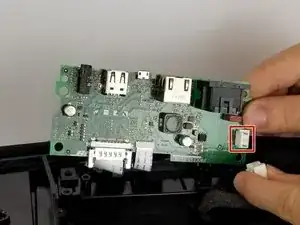

Удалите белый кабель, нажав на сторону соединителя с вкладкой и потянув назад.
Шаг 5

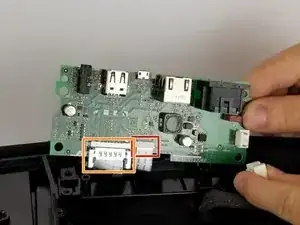

Осторожно потяните тонкую белую ленту к центру платы.
Тяните прямо вниз, чтобы предотвратить изгиб или повреждение ленты.
Сожмите пластиковые боковины разъема и потяните прямо вниз, чтобы удалить эту ленту.

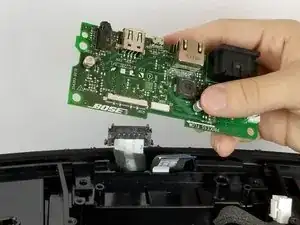

Удалите материнскую плату.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
