Замена динамика/излучателя Bose SoundTouch 10

Переверните колонку так, чтобы резиновые полосы вдоль нижней части были обращены к вам.

Используйте инструмент iFixit Opening Tool, чтобы отогнуть резиновую полосу на нижнем переднем крае.

Используйте отвёртку Phillips #2, чтобы отвернуть каждую из трёх винтов 20 мм на нижнем переднем крае колонки.

Сдвиньте переднюю панель с сеткой вниз, чтобы отсоединить её от корпуса SoundTouch 10.

Поднимите панель, чтобы открыть доступ к головке динамика.

Используйте отвёртку Phillips #2, чтобы отвернуть шесть винтов 20 мм, расположенных под передней панелью.

Переверните колонку на спину.

Ослабьте клей, поддев металлической лопаткой край, где задняя панель примыкает к корпусу колонки.

Приложите усилие пластиковым монтажным инструментом iFixit, чтобы отвратить заднюю панель от рамки корпуса.

Если панель не отрывается легко, может потребоваться фен для ослабления клея.

После отсоединения панель должна откинуться, обнажая материнскую плату.

Используйте антистатические пинцеты с закруглённым наконечником, чтобы вытащить плоский кабель на конце материнской платы.

На материнской плате есть конденсаторы (показаны в виде цилиндров в правом верхнем углу на фото), которые могут сохранять заряд даже при выключенном устройстве. Не прикасайтесь к ним — это может привести к удару током.

Поднимите основание штекера провода динамика, чтобы отсоединить его от материнской платы.

Используйте отвёртку Phillips #2, чтобы отвинтить четыре винта 15 мм, удерживающие динамик на месте.

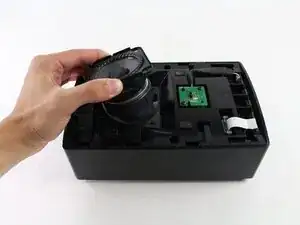

Теперь вы можете полностью извлечь динамик/излучатель из его корпуса.
