Замена динамиков Bose SoundDock XT

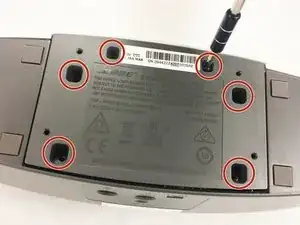

Открутите шесть винтов длиной 10 мм с нижней панели SoundDock XT с помощью отвёртки Phillips №1.

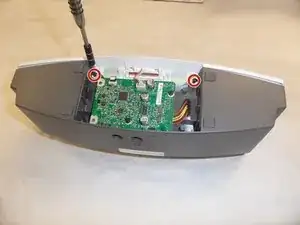

Снимите переднюю панель. Используйте отвёртку Phillips №2, чтобы открутить два винта передней панели длиной 6,5 мм, расположенных под нижней крышкой (выделены красными кружками на фото).

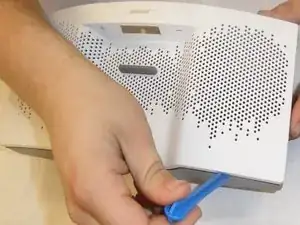

Затем используйте пластиковую инструмент для вскрытия, чтобы просунуть его под край передней панели. Начните с верхнего края левой или правой части панели и двигайтесь вдоль края динамика. Снимите переднюю панель.

Используйте пинцет с широкими губками, чтобы снять шесть резиновых втулок с передней панели SoundDock XT.

Использование пинцета с острыми концами может повредить резиновые втулки.

Открутите шесть винтов длиной 8,5 мм с крышки динамика, используя отвёртку №2.

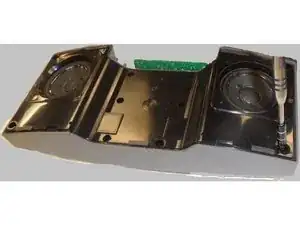

Вставьте металлическую лопатку между внешним корпусом и передней крышкой динамика. Перемещайтесь вдоль крышки и снимите её. Теперь у Вас есть доступ к динамикам.

Использование металлической лопатки может повредить пластиковую крышку динамика.

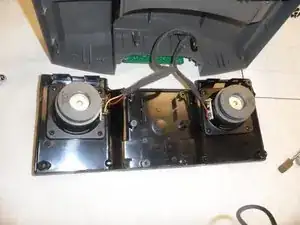

Откиньте заднюю крышку, чтобы открыть динамики. Вот что должно быть видно после выполнения описанных выше шагов.

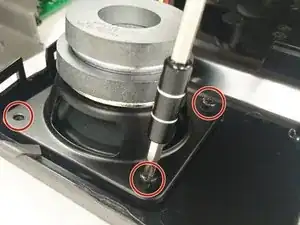

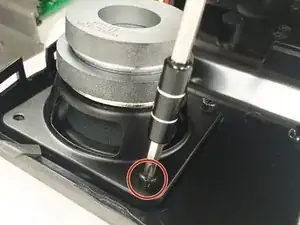

Открутите четыре фиксирующих винта длиной 8,5 мм с помощью отвёртки Phillips №2.

Зафиксируйте расположение проводов на заменяемом динамике.

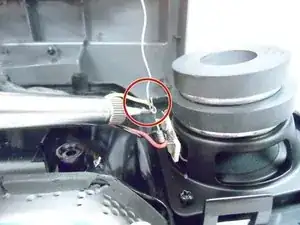

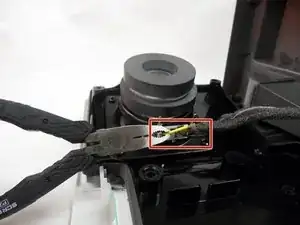

Используя бокорезы, отрежьте жёлтый и красный провода от двух контактов динамика.

Разогретым паяльником отпаяйте чёрный провод от динамика.

Паяльник может повредить устройство, если его использовать неправильно или в неподходящем месте.

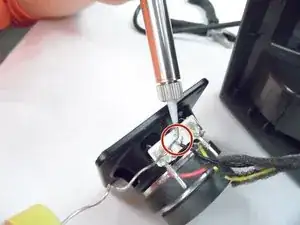

Припаяйте чёрный провод к новому динамику.

Паяльник может повредить устройство, если его использовать неправильно или в неподходящем месте.

Установите новый динамик и закрепите его четырьмя винтами 8,5 мм с помощью отвёртки №2.

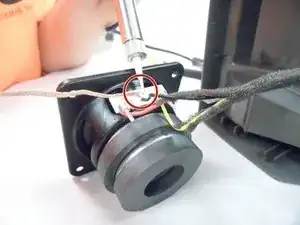

Используя инструмент для обвивки проводов калибра 12, подключите жёлтый и красный провода к соответствующим контактам, как указано ранее.

Если инструмент для обвивки недоступен, можно припаять провода к контактам.

Соберите SoundDock
