Замена сабвуфера BOSE SoundTouch 30

Удалите четыре винта PH2 длиной 15,5 мм, фиксирующие опорную пластину к корпусу устройства.

Удалите шесть винтов PH2 длиной 15,5 мм, фиксирующих решётку и заднюю панель к корпусу устройства.

Снимите решётку и заднюю панель, захватив за углы и потянув вверх и наружу.

Существует небольшой ленточный кабель, соединяющий сборку дисплея с корпусом устройства. Обязательно отключите кабель перед тем, как полностью снять решётку, иначе кабель может оборваться.

Удалите все четыре винта PH2 длиной 15,5 мм, удерживающие блок питания.

Блок питания легко узнать по зелёной плате с крупным металлическим кожухом.

Отключите три кабеля от блока питания, сжимая белые защёлки при их наличии и аккуратно тянув.

Поднимите блок питания и снимите четвёртый кабель с нижней стороны блока питания.

Удалите блок питания.

Удалите пять винтов PH2 длиной 15,5 мм, фиксирующих материнскую плату.

Отсоедините три кабеля с боковой стороны материнской платы, сжимая серые защёлки при их наличии и аккуратно тянув.

Снимите материнскую плату.

Материнская плата представляет собой меньшую зелёную плату с портами Ethernet, USB Type A и аудиоразъёмом.

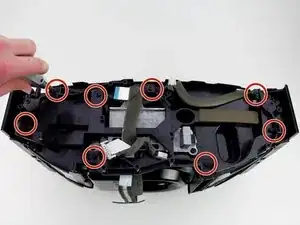

Удалите восемь винтов PH2 длиной 15,5 мм, удерживающих пластиковую вставку.

Снимите пластиковую вставку.

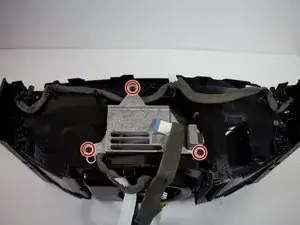

Удалите три винта PH2 длиной 15,5 мм, удерживающих металлическую вставку.

Снимите металлическую вставку.

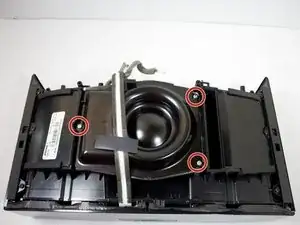

Удалите три винта PH2 длиной 19 мм, удерживающих металлическую крышку сабвуфера.

Снимите крышку сабвуфера.

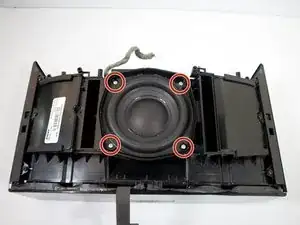

Удалите четыре винта PH2 длиной 19 мм, удерживающие сабвуфер на месте.

Будьте осторожны, чтобы отвертка не соскользнула и не повредила хрупкий сабвуфер.

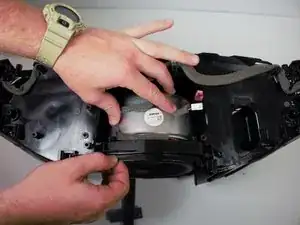

Извлеките сабвуфер, потянув к задней части устройства и подправляя провод под пластиковой облицовкой.
