Замена экрана Bose SoundTouch 20

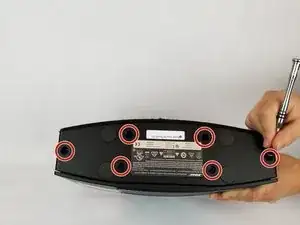

Удалите (6) штук винтов Филлипс длиной 1,5 см, удерживающих нижнюю крышку колонки, с помощью отвертки Phillips #0.

Поднимите крышку вертикально вверх и отложите в сторону.

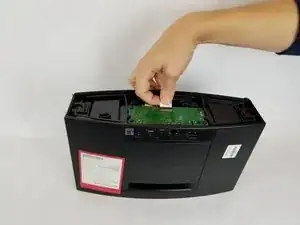

Осторожно извлеките белую шлейфовую ленту из разъёма на верхней стороне материнской платы.

Убедитесь, что тянете строго назад, чтобы не согнуть и не повредить шлейф.

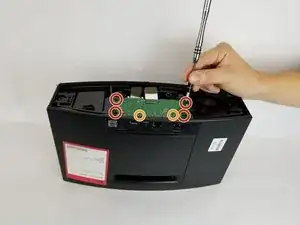

Удалите (4) четыре винта длиной 1,5 см, соединяющие материнскую плату с колонкой.

Удалите (2) два винта длиной 1 см, соединяющие материнскую плату с колонкой.

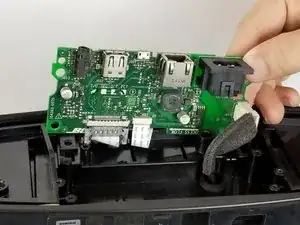

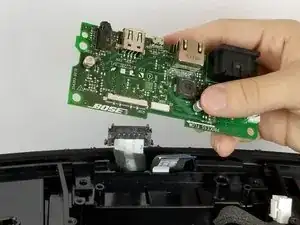

При подъёме платы будьте внимательны к двум шлейфам, расположенным под платой. Не поднимайте плату строго вверх, а наклоните её в сторону кабелей. Как показано на картинке 2.

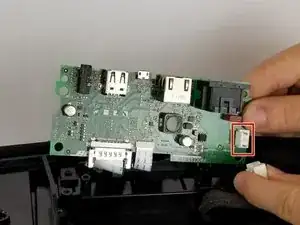

Снимите белый кабель, нажав на боковую часть разъёма с защёлкой и потянув назад.

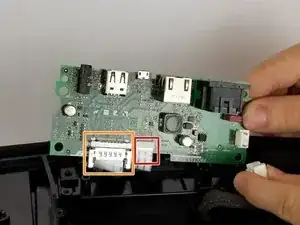

Осторожно извлеките более тонкую белую шлейфовую ленту, расположенную ближе к центру платы.

Тяните строго вниз, чтобы не согнуть и не повредить шлейф.

Сожмите пластиковые боковины разъёма и тяните строго вниз, чтобы извлечь этот шлейф.

После снятия двух шлейфов полностью извлеките материнскую плату и отложите в сторону.

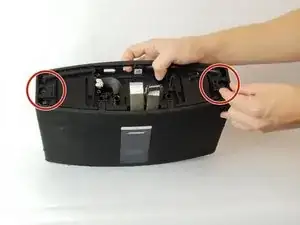

Чтобы снять боковую панель с колонки, приподнимите верхнюю часть боковин из пазов.

Боковины будут приподняты после извлечения из пазов, они не поднимаются сразу.

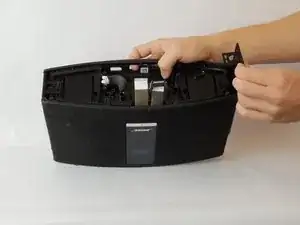

После выполнения предыдущего шага аккуратно потяните вертикально вверх, чтобы снять боковину.

Повторите с обеих сторон колонки.

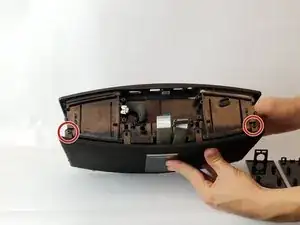

Удалите (2) два винта длиной 1,5 см, окружённые кружком на картинке 1.

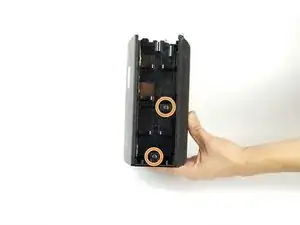

Поверните колонку на бок и удалите (2) два винта длиной 1,5 см, окружённые кружком на картинке 2. Удалите эти винты с каждой стороны колонки.

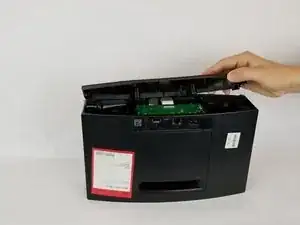

После удаления всех винтов аккуратно снимите крышку с колонки, как показано на картинке 3.

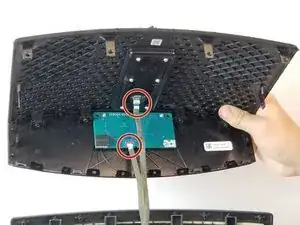

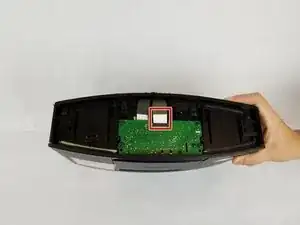

После подъёма крышки вы увидите два шлейфа, соединяющие крышку с колонкой. Осторожно извлеките эти шлейфы, тянув строго вниз.

Убедитесь, что тянете шлейфы прямо, чтобы не согнуть и не повредить их.

Поместите полностью отделённую крышку лицевой стороной вниз на поверхность.

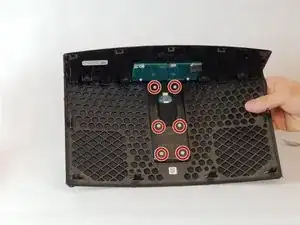

С помощью отвертки со звездочкой (Torx) удалите (6) штук винтов, окружённых кружком на картинке 1, чтобы освободить экран.

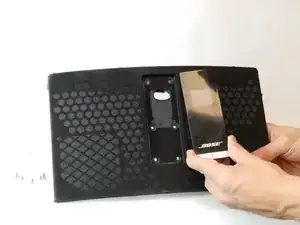

Осторожно выталкивайте экран из передней части крышки.
