Замена динамиков BOSE SoundTouch 30

Удалите четыре винта PH2 длиной 15,5 мм, закрепляющие монтажную пластину на корпусе устройства.

Удалите шесть винтов PH2 длиной 15,5 мм, закрепляющих решётку и заднюю панель на корпусе устройства.

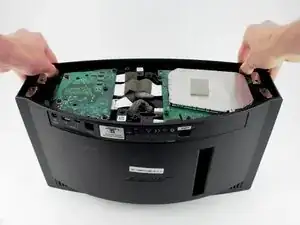

Снимите решётку и заднюю панель, захватив за углы и тянув вверх и наружу.

Существует маленький ленточный кабель, соединяющий модуль дисплея с корпусом устройства. Обязательно отсоединяйте кабель перед тем, как полностью снимать решётку, иначе кабель может порваться.

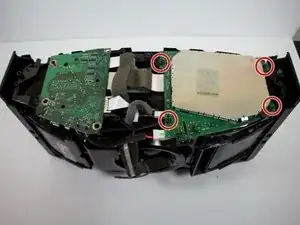

Удалите все четыре винта PH2 длиной 15,5 мм, удерживающие блок питания.

Блок питания распознаётся по зелёной плате с крупным металлическим кожухом.

Отсоедините три кабеля от блока питания, сжав белые фиксаторы при их наличии и аккуратно потянув.

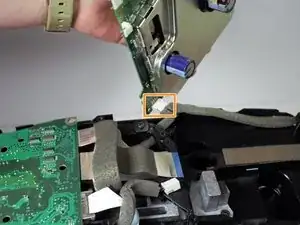

Поднимите блок питания и отсоедините четвёртый кабель с нижней стороны блока питания.

Снимите блок питания.

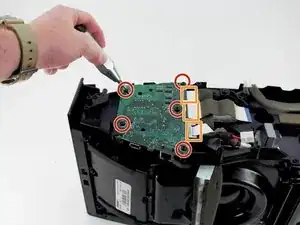

Удалите пять винтов PH2 длиной 15,5 мм, удерживающих материнскую плату.

Отсоедините три кабеля со стороны материнской платы, сжав серые фиксаторы при их наличии и аккуратно потянув.

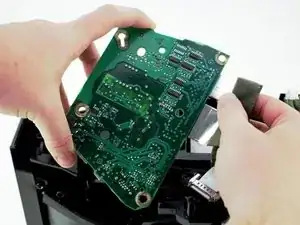

Снимите материнскую плату.

Материнская плата — это меньшая зелёная плата с портами Ethernet, USB Type A и входом для вспомогательного аудиокабеля.

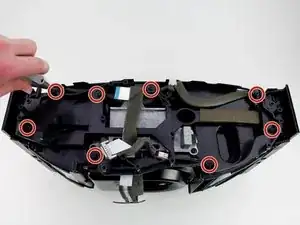

Удалите восемь винтов PH2 длиной 15,5 мм, удерживающих пластиковую вставку.

Снимите пластиковую вставку и отложите в сторону.

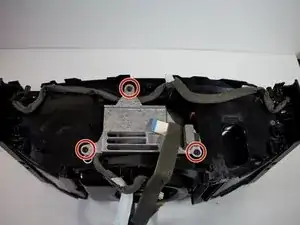

Удалите три винта PH2 длиной 15,5 мм, удерживающих металлическую вставку.

Снимите металлическую вставку и отложите в сторону.

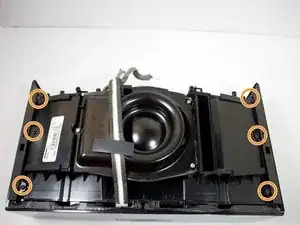

Удалите шесть винтов PH2 длиной 15,5 мм, закрепляющих боковые панели к передней части устройства.

Удалите шесть винтов PH2 длиной 15,5 мм, закрепляющих боковые панели к задней части устройства.

Поролоновая обивка может скрывать винт. Если вы не видите все три сразу, приподнимите край поролона, пока не найдёте все винты.

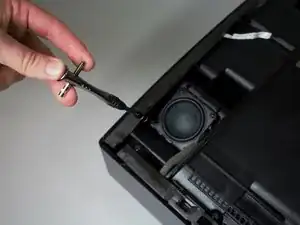

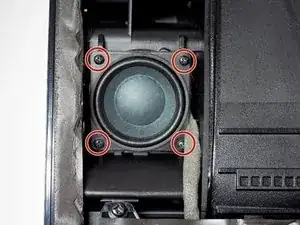

Положите устройство на спинку и удалите четыре винта PH0 длиной 11 мм, крепящие динамик к корпусу.

Удалите четыре винта PH0 длиной 11 мм с другого динамика.

Винты в динамиках могут быть очень тугими и потребовать использования отвертки с толстой рукояткой.

Извлеките динамики из корпусов, аккуратно обращаясь с проводами.

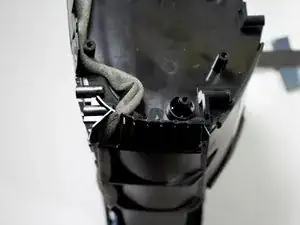

Отстегните провода динамиков от фиксаторов кабелей вдоль боковин и дна устройства.
