Замена логической платы Bose SoundDock XT
В данном руководстве будет подробно описано, как снять нижнюю панель, открывающую доступ к логической плате, а также как удалить необходимые крепления и винты. Необходимо знать, как пользоваться паяльником, при работе с этой компонентой. Следующие шаги помогут вам успешно заменить логическую плату, если в этом возникнет необходимость.
Шаг 1
Удалите шесть винтов с крестовой головкой #1 с нижней панели.
Шаг 2

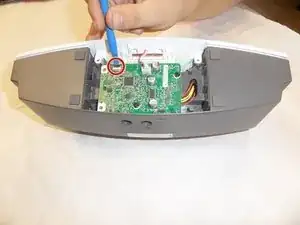

После удаления нижней панели у вас будет вид на логическую плату. Используя пластиковый инструмент для открытия, поднимите маленький черный зажим, удерживающий шлейф. Вытащите шлейф из логической платы.
Шаг 3

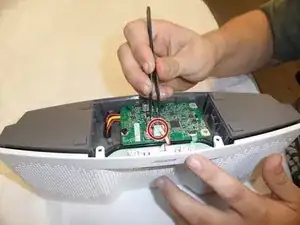

Затем, с помощью пинцета с заостренными носиками, извлеките 4-проводной белый разъем с логической платы, покачивая его из стороны в сторону, пока разъем не отсоединится от платы.
Металлические пинцеты с заостренными носиками могут причинить повреждения, если использовать неправильно.
Шаг 4

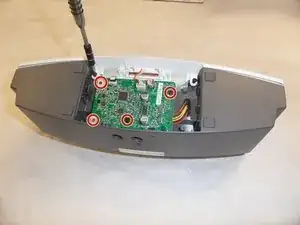

Удалите оставшиеся винты с крестовой головкой #2 длиной 8 мм, удерживающие материнскую плату на месте.
Шаг 5

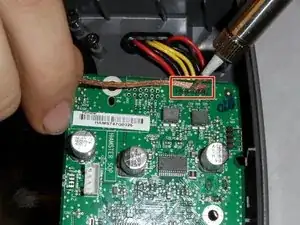

Запомните порядок 6 проводов, припайанных к плате.

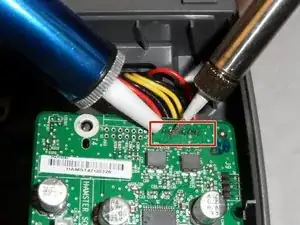

Используя горячий паяльник и либо насос для удаления припоя, либо вытяжку для припоя, удалите припой с 6 проводов, выделенных на фото красным.
Паяльник может повредить устройство, если использовать неправильно.
Шаг 6
Замените старую логическую плату на новую. Поместите провода в отверстия для пайки и припаять на месте. Соберите SoundDock заново.
Убедитесь, что провода расположены в правильном порядке, используя записанный порядок из шага 3 по удалению проводов.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке. При правильном выполнении этих шагов вы сможете заменить свою логическую плату и наслаждаться звуком вашего SoundDock XT.
Перевод руководства с ifixit.com
