Замена разъёма зарядки Bose SoundTouch 10

Переверните колонку так, чтобы резиновые полоски вдоль нижней части были обращены к вам.

Используйте инструмент для вскрытия iFixit, чтобы отогнуть резиновую полоску на нижнем переднем крае.

Отверткой Phillips #2 выверните три винта 20 мм на нижнем переднем крае колонки.

Сдвиньте переднюю панель с сеткой вниз, чтобы отсоединить её от корпуса SoundTouch 10.

Поднимите панель, чтобы открыть доступ к головке динамика.

Отверткой Phillips #2 выверните шесть винтов 20 мм, расположенных под передней панелью.

Переверните колонку на её заднюю часть.

Ослабьте клей, под滑ивая металлическую лопатку под край, где задняя панель соприкасается с корпусом колонки.

С усилием используйте пластиковый инструмент для вскрытия iFixit, чтобы поддеть заднюю панель и отделить её от рамы колонки.

Если панель не отходит легко, может потребоваться фен для ослабления клея.

После отсоединения панель должна открыться, открывая доступ к материнской плате.

Используйте антистатические пинцеты с тупыми кончиками, чтобы вытащить лентовый кабель на конце материнской платы.

Материнская плата содержит конденсаторы (показаны в виде цилиндров в верхнем правом углу на фото), которые могут сохранять заряд даже при выключенной колонке. Не прикасайтесь к ним, это может привести к удару током.

Поднимите основание штекера проводки динамика, чтобы отключить его от материнской платы.

Отверткой Phillips #0 выверните два винта 11 мм, крепящиеся к бас-порту.

Поднимите бас-порт и отложите его от материнской платы.

Сожмите защёлку внизу клипсы, соединяющей кабели разъёма зарядки с материнской платой.

Поднимите клипсу вверх, чтобы отключить её.

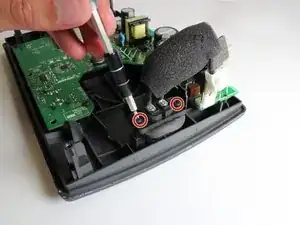

Отверткой Phillips #2 выверните два винта 15 мм по обе стороны разъёма зарядки.

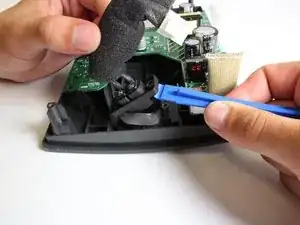

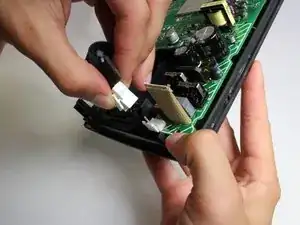

С помощью пластикового инструмента для вскрытия iFixit подденьте разъём динамика вверх и оторвите его от гнезда.
