Замена светодиодного дисплея Brightsign 4k
Если светодиодный дисплей устройства не работает, следуйте этому руководству, чтобы заменить дисплей на вашем медиаплеере BrightSign 4k.
Совет техника: для выполнения замены потребуется паяльник, чтобы удалить припои, поэтому ознакомьтесь с руководством по пайке, если вы не знакомы с этим процессом.
Шаг 1
Выкрутите три винта длиной 8 мм с левой стороны устройства.
Выкрутите четыре винта длиной 8 мм с правой стороны устройства.
Шаг 2
Нажмите на карту SD, чтобы извлечь её из разъёма.
Вытяните карту из устройства.
Шаг 3
Нажмите на верхнюю крышку устройства и сдвиньте её к себе, пока не появится небольшой зазор.
Поднимите и снимите верхнюю крышку.
Шаг 4
Сдвиньте корпус назад, отводя его от нижней части.
Поднимите корпус, чтобы снять его с нижней части.
Шаг 5
Выкрутите четыре винта длиной 8 мм, расположенные по углам материнской платы, с помощью отвёртки JIS #0.
Шаг 6
Поднимите материнскую плату и извлеките её из корпуса.
Шаг 7

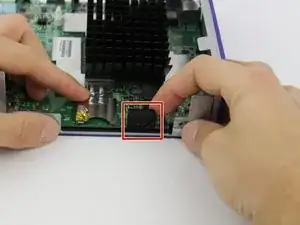

Переверните материнскую плату и найдите припои, фиксирующие светодиодный дисплей.

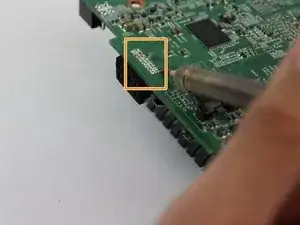

Используйте паяльник, чтобы распаять шестнадцать контактных соединений, и удалите расплавленный припой насосом, показанным на шаге 8.
Паяльник может сильно нагреваться, обращайтесь с ним осторожно.
Шаг 8

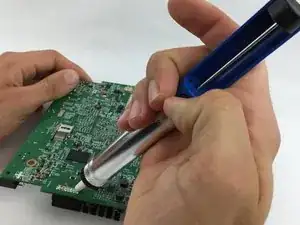

Воспользуйтесь насосом для удаления расплавленного припоя с платы (нажмите кнопку, чтобы освободить его).

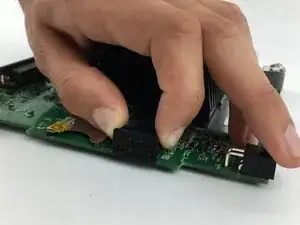

После удаления припоев аккуратно извлеките светодиодный дисплей с материнской платы.
Завершение
Чтобы собрать устройство, выполните эти шаги в обратном порядке.
