Замена цифрового дисплея Insignia NS-CLIP02
В этом руководстве показано, как заменить разбитый дисплей на Insignia NS-CLIP02. Устройство должно быть физически отключено от питания, а не просто «выключено». Если стекло дисплея треснуло, заклейте его лентой, чтобы предотвратить дальнейшее разрушение и травмы во время ремонта.
Шаг 1

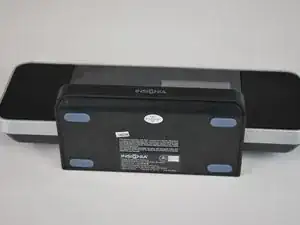

Разместите часы-радио на рабочем столе так, чтобы был виден нижний торец устройства.
Шаг 2

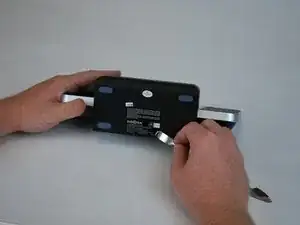

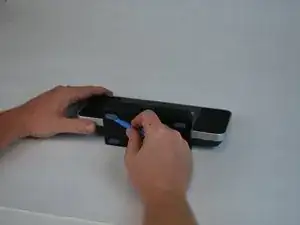

Используйте металлическую лопатку, чтобы отодрать клеящуюся наклейку на дне корпуса.
Под наклейкой должен быть виден один винт.
Шаг 3
С помощью пластикового инструмента для вскрытия снимите клеевые гелевые упоры.
Шаг 4

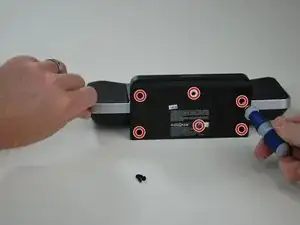

Отверткой Phillips удалите шесть винтов 11 мм на нижней части устройства.
Шаг 5

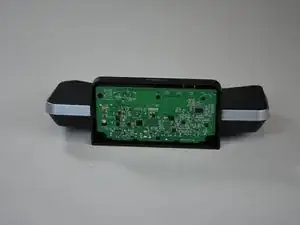

Снимите нижнюю крышку устройства, чтобы получить доступ к материнской плате.
Шаг 6

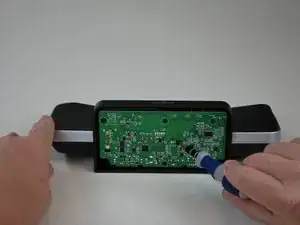

Отверткой Phillips удалите винт 9,5 мм, расположенный примерно в центре материнской платы.
Шаг 7

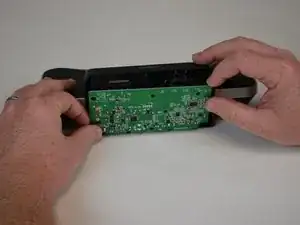

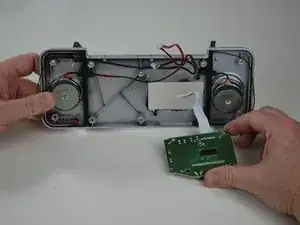

Поднимите материнскую плату и извлеките её из корпуса.
Шаг 8

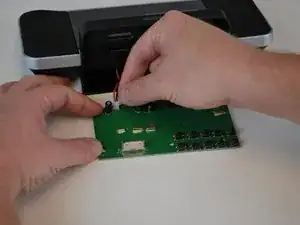

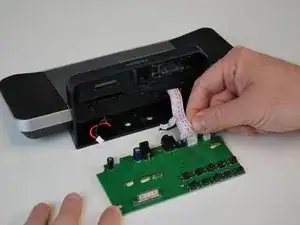

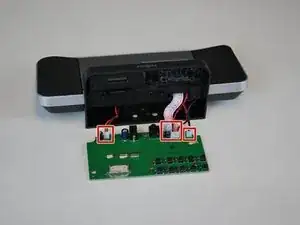

Отключите четыре кабеля, соединяющие материнскую плату с корпусом устройства.
Шаг 9

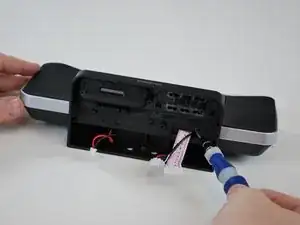

Отверткой Phillips удалите три винта, расположенные вдоль центра основания.
Шаг 10

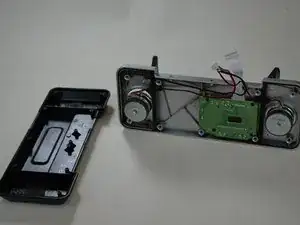

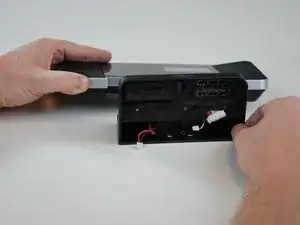

Осторожно снимите основание.
Шаг 11

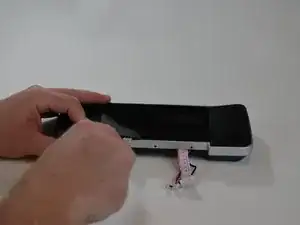

С помощью металлической лопатки аккуратно отведите фронтальную панель от дисплея.
Шаг 12

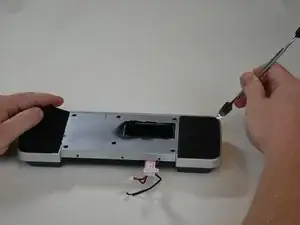

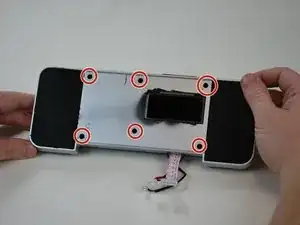

После снятия фронтальной панели отверткой Phillips удалите шесть показанных здесь винтов.
Шаг 13

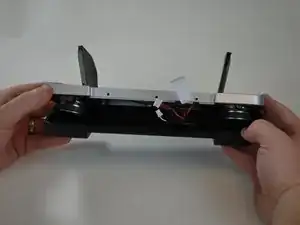

С помощью металлической лопатки подденьте решётки динамиков и снимите их с дисплея.
Решётки динамиков откидываются по петле со стороны, ближайшей к дисплею.
Шаг 14

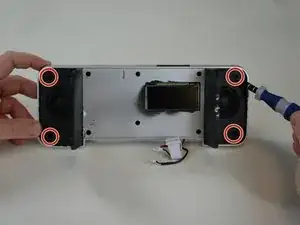

Отверткой Phillips удалите четыре показанных здесь винта.
Шаг 15
Две части дисплея должны легко разделиться.
Шаг 16
Отверткой Phillips удалите три показанных здесь винта.
Шаг 17

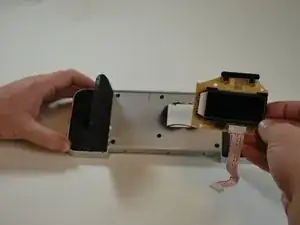

Цифровой дисплей теперь можно легко извлечь.
Замените его на новую деталь.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
