Замена разъёма радио XtremeMac Luna

Переверните устройство так, чтобы батареи были ближе всего к вам.

Снимите крышку отсека для батарей, нажав на защёлку крышки и оттянув её от корпуса.

Нажмите на батарею против пружины и выньте её из отсека.

Повторите с другой батареей.

Открутите все восемь винтов с крестообразной шлицем длиной 12 мм крестовой отвёрткой Philips #1.

Набор отвёрток iFixit 26 бит не достанет до винтов. Убедитесь, что используете отвёртку достаточно тонкую, чтобы не застрять в посадочных отверстиях.

Переверните Luna обратно так, чтобы кнопки были сверху, а ЖК-экран — перед вами.

Осторожно откиньте крышку назад на 45 градусов, чтобы получить доступ к внутренней части.

Будьте внимательны к проводам внутри Luna. Легко можно повредить соединение, если провод застрянет.

Открутите четыре чёрных винта длиной 7 мм крестовой отвёрткой Philips #1, которые крепят среднюю плату к верхней части корпуса.

Открутите три чёрных винта длиной 7 мм с помощью крестовой отвёртки Philips #1 на задней части левой и правой плат.

Снятие правой платы в первую очередь упростит откручивание левой, поскольку радиаторы на левой плате могут мешать отвёртке.

Используйте пластиковый инструмент для открытия, чтобы поддеть чёрные разъёмы и отсоединить их от верхней части корпуса.

Будьте внимательны при отделении плат от верхней части корпуса, так как внутри есть свободное колесико.

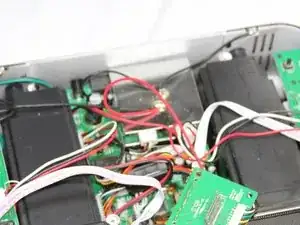

Переверните платы. Снимите два разъёма на левой стороне, потянув за язычки.

Клей, который удерживает разъём, оторвётся при вытягивании. Тяните за язычок с достаточной силой, чтобы разорвать клей, не повредив провода.

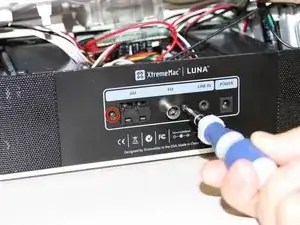

Снимите два винта с крестообразной шлицем длиной 12 мм с задней части устройства с помощью крестовой отвёртки Philips #1.

Поверните Luna так, чтобы дисплей был обращён вперёд.

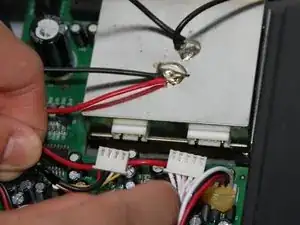

Потяните два белых язычка, чтобы снять кабели с передней части разъёма радио.

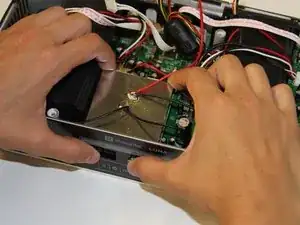

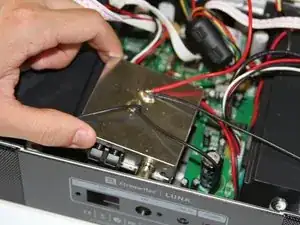

Протолкните разъёмы через заднюю часть корпуса и поднимите разъём радио вверх и наружу.

Повторная установка квадратных переключателей AM может быть сложной. Убедитесь, что они правильно выровнены при сборке устройства.

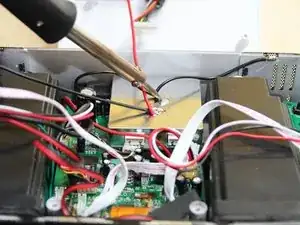

Отпаивайте положительное соединение (красное) и отрицательное соединение (чёрное) на верхней части разъёма радио, чтобы полностью удалить его.
