Замена материнской платы XtremeMac Luna

Переверните устройство так, чтобы батареи находились ближе всего к Вам.

Снимите крышку батарей, нажав на защёлку крышки и оттянув её от корпуса.

Нажмите на батарею против пружины и выньте её из отсека.

Повторите для второй батареи.

Открутите все восемь винтов Филлипс 12 мм крестовой отвёрткой Philips #1.

Набор отвёрток iFixit на 26 бит не достанет до винтов. Убедитесь, что используете отвёртку, которая достаточно тонкая, чтобы не застрять в отверстиях винтов.

Переверните Luna обратно так, чтобы кнопки были направлены вверх, а ЖК-экран — к Вам.

Осторожно откиньте крышку назад под углом примерно 45 градусов, чтобы получить доступ к внутренней части.

Будьте внимательны к проводам внутри Luna. Легко повредить соединение, если провод застрянет.

Открутите четыре чёрных винта 7 мм крестовой отвёрткой Philips #1, крепящие среднюю плату к верхней части корпуса.

Открутите три чёрных винта 7 мм крестовой отвёрткой Philips #1 на задней части левой и правой плат.

Снятие правой платы первым облегчит откручивание левой, так как радиаторы на левой плате могут мешать отвёртке.

Используйте пластиковый инструмент для открывания, чтобы отжать чёрные разъёмы от верхней части корпуса.

Будьте внимательны при отделении плат от верхней части, внутри находится свободное колесо.

Переверните платы. Снимите два соединения на левой стороне, потянув за язычки.

Клей, удерживающий соединение, отойдёт при вытягивании. Тяните за язычок с достаточной силой, чтобы разорвать клей, не повредив провода.

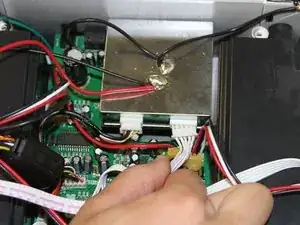

Отключите белые кабели на передней части разъёма радиоприёмника.

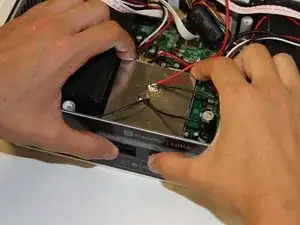

Аккуратно выньте разъём радиоприёмника из корпуса, надавливая на задние соединения.

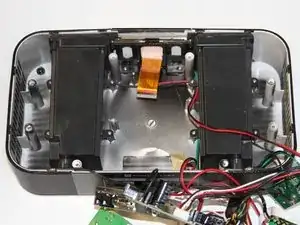

Осторожно извлеките материнскую плату из корпуса. Будьте аккуратны с кожухом дисплея.
