Замена клавиатуры Insignia NS-CLIP02
Если у вашей Insignia NS-CLIP02 клавиатура не работает, используйте это руководство для замены материнской платы внутри устройства. Неисправные материнские платы вызывают сбои в работе клавиатуры, поэтому их замена должна восстановить работу клавиатуры.
Перед началом физически отключите и выключите устройство. После завершения замены рассмотрите возможность утилизации старой материнской платы в пункте приёма электронного лома рядом с вами.
Шаг 1

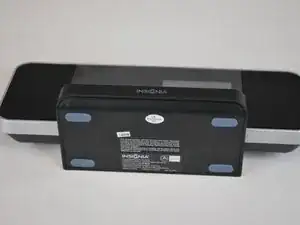

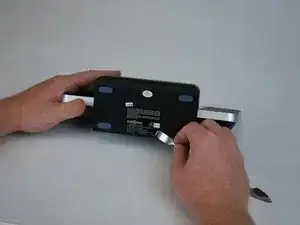

Найдите нижнюю часть устройства.
Шаг 2

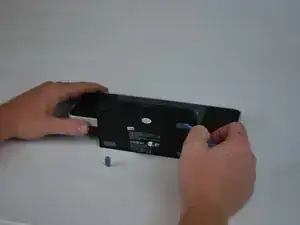

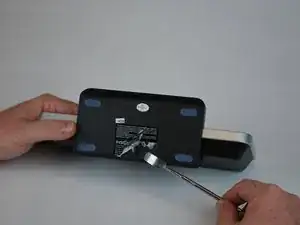

Начните с того, что используйте металлическую лопатку, чтобы отогнуть клейкую наклейку и найти под ней винт 11 мм.
Шаг 3
Найдите винт 11 мм под наклейкой.
Шаг 4

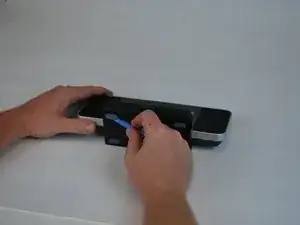

С помощью пластиковой лопатки снимите клейкие гелевые упоры.
Шаг 5
Продолжайте снимать остальные гелевые упоры с нижней части устройства.
Шаг 6

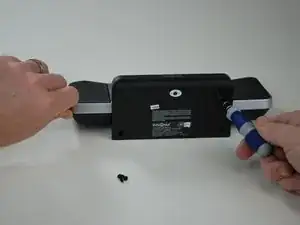

Начните отвинчивать шесть винтов 11 мм крестовой отверткой.
Шаг 7

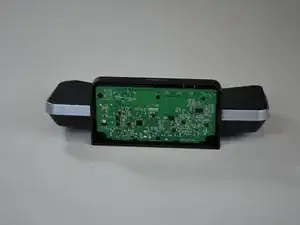

После снятия нижней крышки вы увидите материнскую плату.
Шаг 8

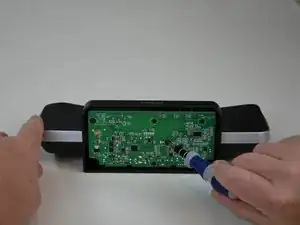

Отвинтите винт 9,5 мм, расположенный вблизи центра материнской платы, крестовой отверткой.
Шаг 9

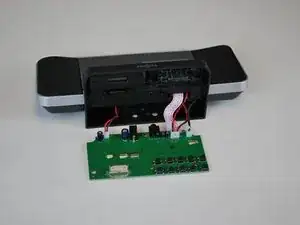

Поднимите материнскую плату из корпуса устройства.
Шаг 10
Найдите четыре разъёма, соединяющие материнскую плату с остальными компонентами устройства.
Шаг 11

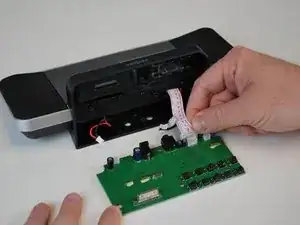

Начните с отсоединения разъёма слева от вас.
Шаг 12

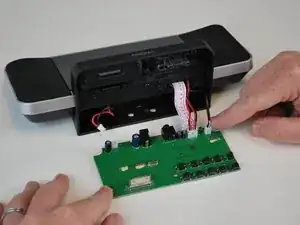

Отсоедините разъём справа от материнской платы.
Шаг 13
Отсоедините разъём, расположенный перед разъёмом ЖК-экрана.
Шаг 14
Последним отсоедините разъём ЖК-экрана. Затем соберите устройство, выполняя описанные действия в обратном порядке, заменив старую материнскую плату на новую, чтобы устранить неисправность клавиатуры.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
