Замена порта зарядки батареи BrightSign 4K
Если плеер BrightSign не работает, причиной может быть проблема с питанием. Это руководство по замене проведёт Вас через процесс замены порта зарядки батареи 12 В 5 А на устройстве.
Технический совет: в этом руководстве по замене потребуется использование паяльника для удаления припоя, поэтому ознакомьтесь с руководством по пайке, если Вы не знакомы с этим процессом.
Шаг 1
Снимите три винта 8 мм с левой стороны устройства.
Снимите четыре винта 8 мм с правой стороны устройства.
Шаг 2
Нажмите на карту SD, чтобы она выскочила из слота.
Удалите карту, вытянув её.
Шаг 3
Нажмите на верхнюю крышку устройства и сдвиньте её к себе, пока не появится небольшой зазор.
Снимите верхнюю крышку.
Шаг 4
Сдвиньте корпус назад относительно основания.
Поднимите корпус, чтобы снять его с основания.
Шаг 5
Снимите четыре винта 8 мм в каждом углу материнской платы крестовой отверткой JIS #0.
Шаг 6

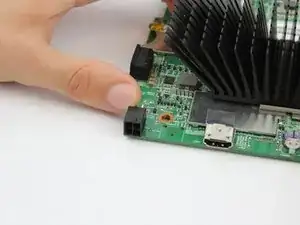

Поднимите материнскую плату из корпуса.
Шаг 7

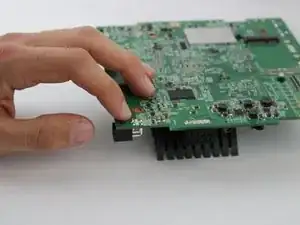

Переверните материнскую плату так, чтобы радиатор был обращён вниз.

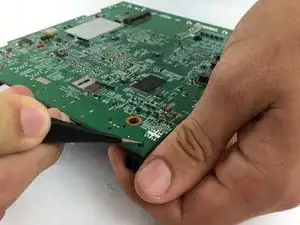

Отпаивайте четыре паяных соединения и удалите расплавленный припой с помощью отсоса для припоя.
Шаг 8

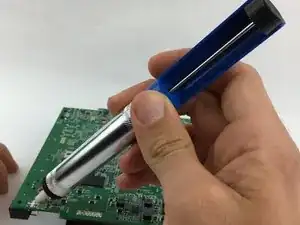

Приложите отсос для припоя, чтобы удалить расплавленный припой с материнской платы (нажмите кнопку для его высвобождения).

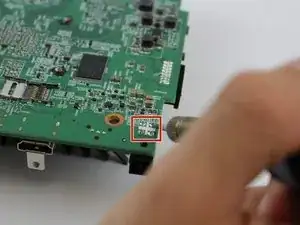

Используя пинцет, надавите на показанную пластину-клипсу.
Снимите порт зарядки, потянув деталь наружу.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
