Замена 30-контактного разъёма Insignia NS-CLIP02
Если ваш Insignia NS-CLIP02 не подключается к вашему устройству Apple, следуйте этому руководству, чтобы заменить 30-контактный разъём. 30-контактный разъём передаёт аудиосигнал от iPhone/iPod к Insignia NS-CLIP02. Неисправный 30-контактный разъём приведёт к искажённому звуку или его отсутствию, а также к отсутствию зарядки подключённого устройства.
Перед использованием этого руководства обязательно осмотрите место, куда вставляется iPhone/iPod, на предмет мусора, который может вызывать проблемы со звуком. Если у вас есть другое совместимое устройство, проверьте его на 30-контакте, чтобы убедиться, что причина не в iPhone/iPod.
Перед началом убедитесь, что Insignia NS-CLIP02 не подключён к розетке, и отключите любое устройство, подключённое к 30-контактному разъёму.
Шаг 1

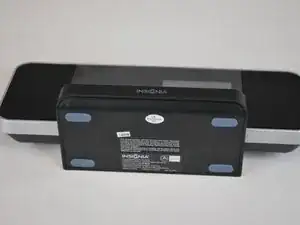

Найдите нижнюю часть устройства.
Шаг 2

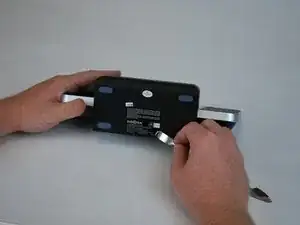

Начните с помощью металлической лопатки отогнуть клейкую наклейку и найти винт под наклейкой.
Шаг 3

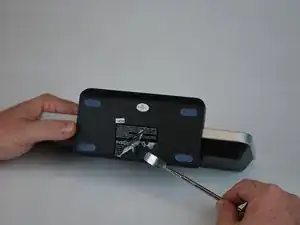

Найдите 11 мм винт под наклейкой.
Шаг 4

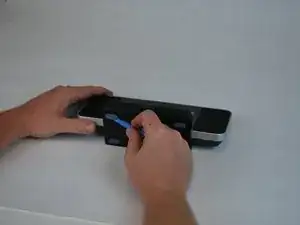

Используя пластиковую лопатку, оторвите клейкие гелевые заглушки.
Шаг 5

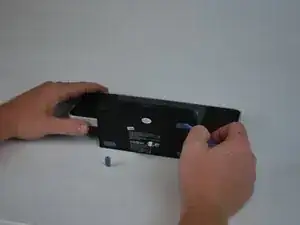

Продолжайте снимать остальные гелевые заглушки с нижней части устройства.
Шаг 6
Начните отворачивать шесть 11 мм винтов крестовой отвёрткой.
Шаг 7
После снятия нижней крышки устройства вы увидите материнскую плату.
Шаг 8
Отверните 9,5 мм винт, расположенный примерно в центре материнской платы, крестовой отвёрткой.
Шаг 9

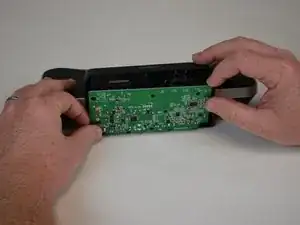

Поднимите материнскую плату из корпуса устройства.
Шаг 10

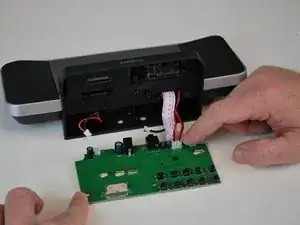

Найдите четыре разъёма, соединяющие материнскую плату с остальными компонентами устройства.
Шаг 11

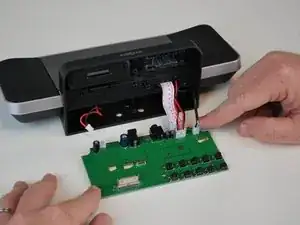

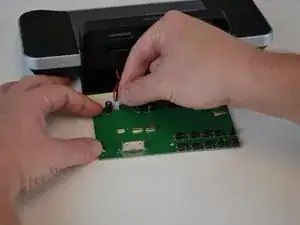

Начните с отключения разъёма слева.
Шаг 12
Отсоедините разъём справа от материнской платы.
Шаг 13
Отсоедините разъём перед разъёмом ЖК-экрана.
Шаг 14
Отсоедините разъём ЖК-экрана. Затем выполните предыдущие инструкции в обратном порядке, заменив старую материнскую плату на новую, чтобы исправить 30-контактный разъём.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
