Замена дополнительные порта питания Insignia NS-CLIP02

Электроника

У Insignia NS-CLIP02 может возникнуть проблема с неисправными портами питания, но не волнуйтесь. Их можно заменить! Если ваше устройство не заряжается, это может быть ключевым показателем того, что порт нуждается в замене.

Используйте этот простой пошаговый гид для замены материнской платы, содержащей дополнительный порт, за 30 минут или меньше.

Шаг 1

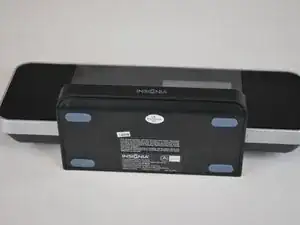

Найдите нижнюю часть устройства.

Шаг 2

Отодвиньте клеевой стикер с помощью металлической лопатки и снимите 11мм винт под стикером с помощью крестообразной отвертки.

Шаг 3

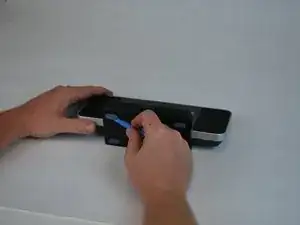

С помощью пластиковой лопатки снимите клеевые гелевые заглушки.

Шаг 4

Открутите шесть 11мм винтов с помощью крестообразной отвертки.

Шаг 5

Снимите нижнюю часть устройства, чтобы revealed материнскую плату.

Шаг 6

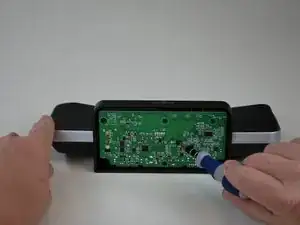

Открутите 9.5мм винт, расположенный около центра материнской платы, с помощью крестообразной отвертки.

Шаг 7

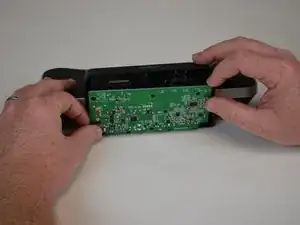

Поднимите материнскую плату из устройства и положите ее лицевой стороной вниз. Будьте осторожны с кабелями, подключенными с обратной стороны.

Шаг 8

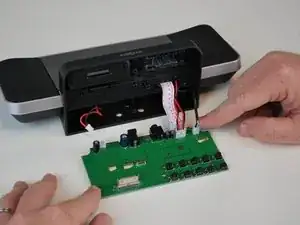

Снимите разъем слева.

Шаг 9

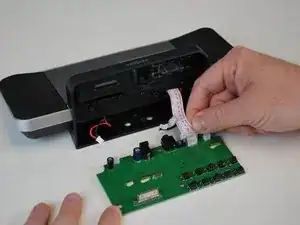

Снимите разъем справа с материнской платы.

Шаг 10

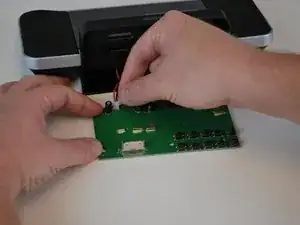

Снимите разъем переднего экрана LCD.

Шаг 11

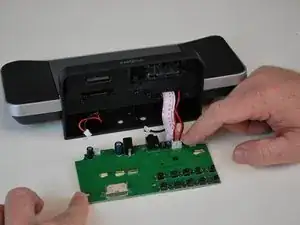

Снимите разъем экрана LCD последним. Для сборки следуйте инструкциям в обратном порядке, заменяя старую материнскую плату на новую для исправления порта питания.

Перевод руководства с ifixit.com
