Ремонт проводки низкочастотного динамика Eton Soulra XL
В Eton Soulra XL два низкочастотных динамика, к которым относительно легко получить доступ и восстановить соединение, если одно из них отключится. Это руководство даст пошаговые инструкции по разборке, очистке и ремонту ослабленных соединений. Вам потребуется умение паять; пересмотрите Как паять и выпаивать соединения, если вы не знакомы с этим процессом.
Шаг 1
Осторожно потяните переднюю крышку вниз и наружу; она должна легко сняться.
Этот шаг необязателен; если крышка не снимается легко, её можно оставить на месте.
Шаг 2
Отвинтите по два винта с каждой стороны с помощью шестигранной отвёртки H2.5.
Шаг 3

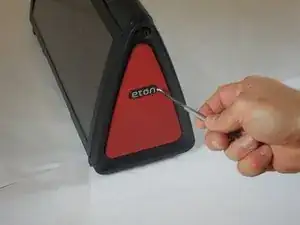

Снимите логотип «Eton» с боковых крышек динамиков с помощью лопатки для поддёма.
Будьте осторожны, чтобы не сломать эмблему при снятии.
Шаг 4

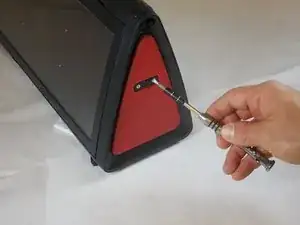

Отвинтите два винта, которые были закрыты логотипом «Eton», с помощью отвёртки PH0.
Шаг 5

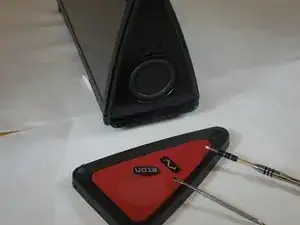

Боковые крышки динамиков теперь должны легко сниматься; снимите их.
Шаг 6

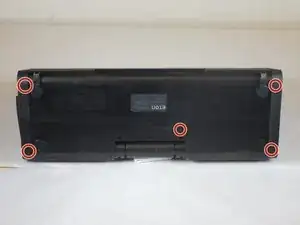

Отвинтите пять винтов на нижней стороне устройства с помощью отвёртки PH0.
Шаг 7
Раздвиньте солнечную панель в поднятое положение, чтобы получить доступ к винтам на задней стороне устройства.
Шаг 8
Отвинтите три винта в верхней части задней панели с помощью шестигранной отвёртки H2.5.
Шаг 9

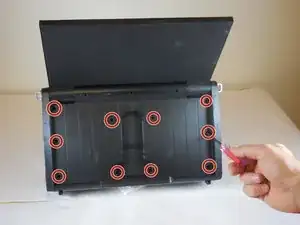

Отвинтите десять винтов на задней стороне устройства с помощью отвёртки PH0 с длинной шейкой.
Некоторые винты находятся глубоко внутри панели и требуют подходящей отвёртки (PH0 с длинной шейкой) для доступа.
Шаг 10

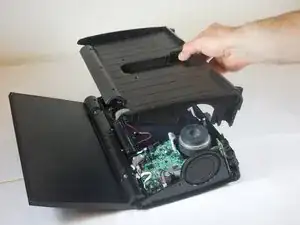

На этом этапе задняя панель устройства должна легко подниматься. Снимите её и отложите в сторону.
Шаг 11

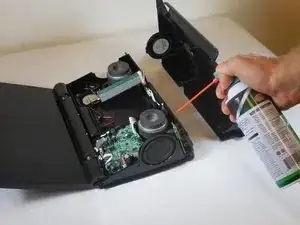

Используйте сжатый воздух, чтобы удалить пыль и мусор.
Шаг 12

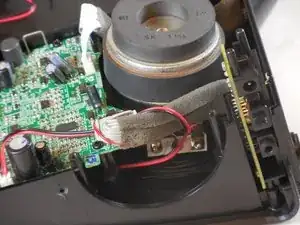

Осмотрите провода и найдите ослабленные соединения динамиков.
Шаг 13
Припаяйте ослабленные провода на место.
Используйте методы, описанные в руководстве ifixit по пайке (ссылка в введении).
Заключение
Для обратной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
