Замена ЖК-дисплея XtremeMac Luna

Переверните устройство так, чтобы батарейки были обращены к вам.

Снимите крышку батарейного отсека, нажав на защёлку и потянув крышку в сторону от устройства.

Нажмите на батарейку, преодолевая сопротивление пружины, и извлеките её из корпуса.

Повторите с другой батарейкой.

Открутите все восемь винтов Phillips длиной 12 мм с помощью отвёртки Phillips #1.

Винты не получится открутить отвёрткой из набора iFixit 26 bit. Убедитесь, что используете отвёртку достаточной тонкости, чтобы она не застревала в отверстиях.

Переверните Luna обратно так, чтобы кнопки были направлены вверх, а экран ЖК-дисплея смотрел на вас.

Осторожно откиньте крышку на 45 градусов, открыв доступ к внутренней части.

Обращайте внимание на провода внутри Luna. Легко повредить соединение, если провод зацепится.

Открутите четыре чёрных винта длиной 7 мм с помощью отвёртки Phillips #1, которыми средняя печатная плата крепится к верхней части корпуса.

Открутите три чёрных винта длиной 7 мм с помощью отвёртки Phillips #1 с тыльной стороны левой и правой печатных плат.

Сначала снимите правую печатную плату, чтобы облегчить демонтаж левой, поскольку радиаторы левой платы могут мешать доступу отвёртки.

Используйте пластиковую инструмент для вскрытия, чтобы отсоединить чёрные разъёмы от верхней части корпуса.

Осторожно отделяйте печатные платы от верхней части корпуса, поскольку внутри находится свободно перемещающееся колёсико.

Переверните печатные платы. Удалите два соединения с левой стороны, потянув за язычки.

Клей, удерживающий соединение, отойдёт при вытягивании. Тяните за язычок с достаточным усилием, чтобы разорвать клей, но не повредить провода.

Открутите четыре винта Phillips длиной 7 мм от основания каждого динамика.

Поднимите динамики вверх и выньте их из корпуса Luna.

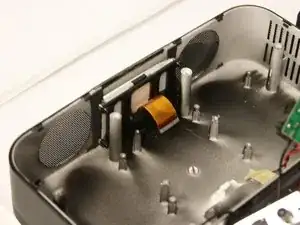

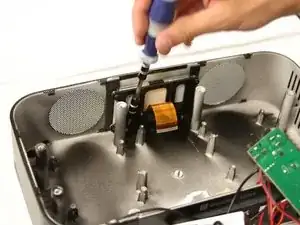

Открутите два серебристых винта длиной 10 мм у основания ЖК-экрана, чтобы освободить его от корпуса.

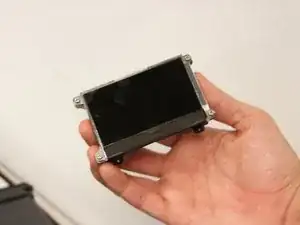

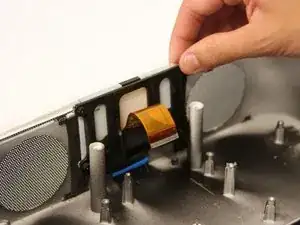

Осторожно потяните ЖК-экран вверх, чтобы снять его.
