Замена радиатора Brightsign 4k

Электроника

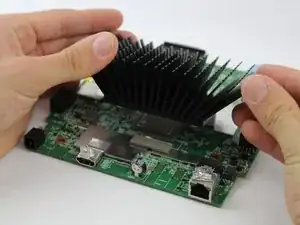

Радиатор необходим для поддержания низкой внутренней температуры устройства. В этом руководстве показано, как удалить и заменить радиатор.

Шаг 1

Удалите три винта 8 мм с левой стороны устройства.

Удалите четыре винта 8 мм с правой стороны устройства.

Шаг 2

Нажмите на SD-карту, чтобы вытащить её из слота.

Удалите карту, потянув её на себя.

Шаг 3

Нажмите на верхнюю крышку устройства и сдвиньте её к себе, пока не появится небольшая щель.

Снимите верхнюю крышку.

Шаг 4

Сдвиньте корпус назад от дна.

Поднимите корпус, чтобы удалить его с дна.

Шаг 5

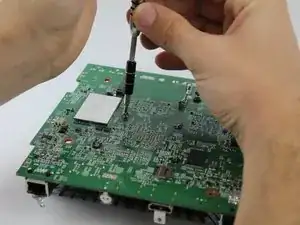

Удалите четыре винта 8 мм в каждом углу материнской платы с помощью отвертки JIS #0.

Шаг 6

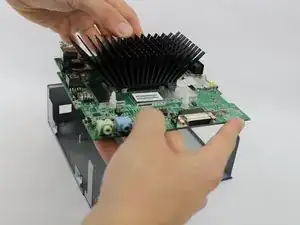

Поднимите материнскую плату из корпуса.

Шаг 7

Переверните материнскую плату вверх дном.

Шаг 8

Удалите черный клей, который закрывает четыре винта.

Удал

Перевод руководства с ifixit.com
