Замена и устранение неполадок динамика Insignia NS-CLIP02
В этом руководстве показано, как найти и устранить повреждённые соединения динамиков.
Шаг 1
Разместите радиочасы на рабочем месте так, чтобы была видна нижняя часть устройства.
Шаг 2
С помощью металлической лопатки отогните клеящую наклейку на нижней части часов.
Под наклейкой вы увидите один винт.
Шаг 3
Используя пластиковый инструмент для вскрытия, снимите клеевые гелевые упоры.
Шаг 4
Отверткой Phillips выкрутите шесть винтов длиной 11 мм на нижней части устройства.
Шаг 5
Снимите нижнюю крышку устройства, чтобы открыть материнскую плату.
Шаг 6
Отверткой Phillips выкрутите винт 9.5 мм, расположенный примерно в центре материнской платы.
Шаг 7
Поднимите материнскую плату и извлеките её из корпуса устройства.
Шаг 8
Отключите четыре кабеля, соединяющие материнскую плату с устройством.
Шаг 9

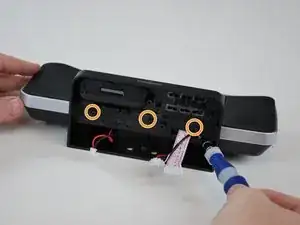

Снимите три винта, расположенные вдоль центра основания.
Шаг 10

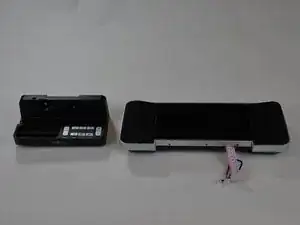

Отделите основание от дисплея.
Шаг 11

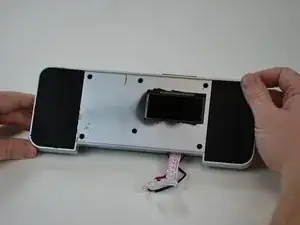

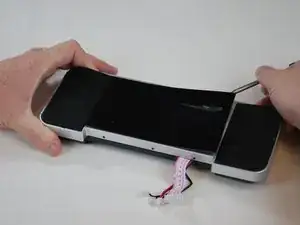

С помощью металлической лопатки снимите пластиковую лицевую панель с дисплея.
Шаг 12

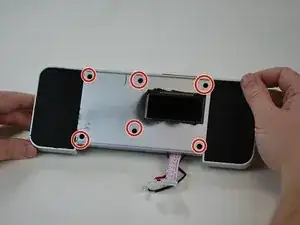

Отверткой Phillips выкрутите шесть винтов, показанных на изображении слева.
Шаг 13

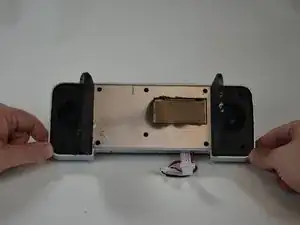

Используя металлическую лопатку, подденьте и снимите решётки динамиков с дисплея.
Шаг 14

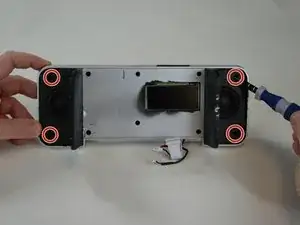

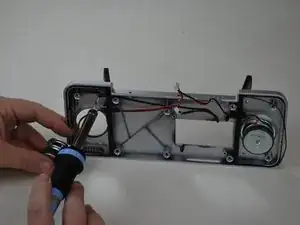

Отверткой Phillips выкрутите четыре винта, показанные на изображении слева.
Шаг 15

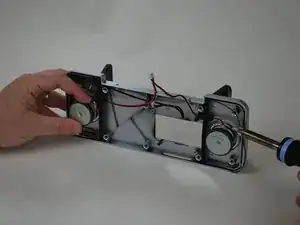

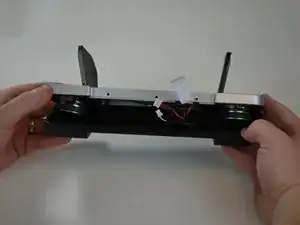

Разделите две части дисплея, как показано.
Шаг 16

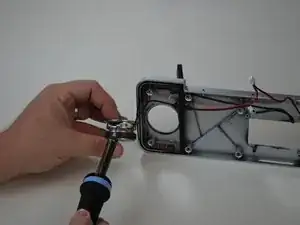

Вы увидите несколько точек, где соединения с динамиком припаяны.
Если все соединения припаяны, возможно потребуется замена.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
