Замена сборки трансверсального устройства Sony DVP-FX97

Электроника

Используйте это руководство для замены сборки трансверсального устройства в вашем Sony DVP-FX97.

Для вашей безопасности разрядите аккумулятор перед разборкой. Это снизит риск возгорания в случае случайного повреждения аккумулятора во время ремонта. Если ваш аккумулятор вздутый, примите соответствующие меры предосторожности.

Шаг 1

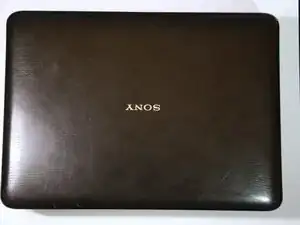

Поместите DVP на устойчивую поверхность.

Шаг 2

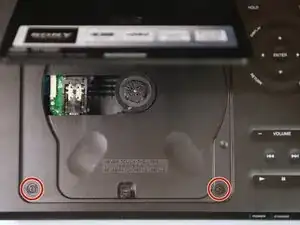

Используйте отвертку Phillips #00, чтобы снять два черных винта 5.8 мм.

Шаг 3

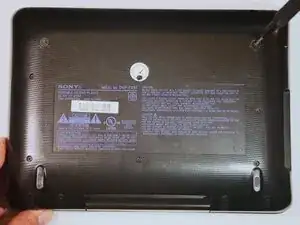

Используйте отвертку Phillips #00, чтобы снять семь черных винтов 5.8 мм.

Шаг 4

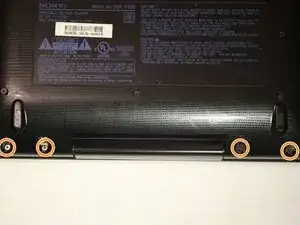

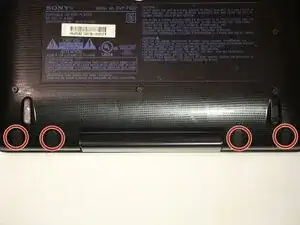

Снимите четыре черных подушечки с помощью лопатки.

Используйте отвертку Phillips #00, чтобы снять четыре алюминиевых винта 2.8 мм.

Шаг 5

При снятии верхней части будьте осторожны с шлейфом, соединяющим верхнюю и нижнюю части.

Используйте лопатку, чтобы поднять верхнюю часть.

Шаг 6

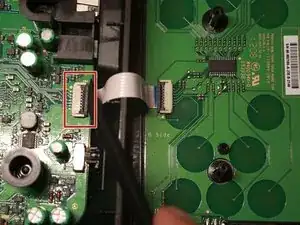

Используйте лопатку, чтобы откинуть зажим, который удерживает шлейф, и отключите его от материнской платы.

Шаг 7

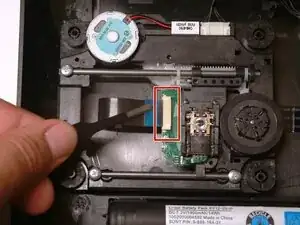

Используйте пинцет, чтобы отключить шлейф от сборки трансверсального устройства.

Шаг 8

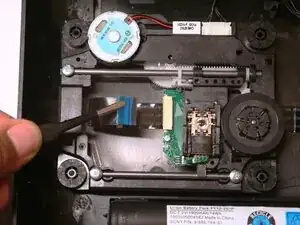

Осторожно отключите разъем от сборки трансверсального устройства.

Шаг 9

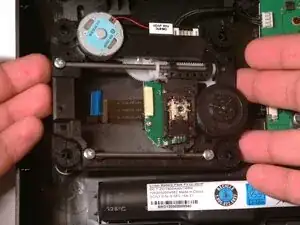

Снимите сборку трансверсального устройства, поднимая
