Замена крышки проигрывателя кассет Panasonic SA-PM17

Отвёрткой Phillips #0 выкрутите восемь винтов длиной 9,5 мм, крепящих левую и правую панели устройства.

Отвёрткой Phillips #0 выкрутите пять винтов длиной 11,5 мм, крепящих заднюю панель устройства.

Аккуратно сложите и подпишите винты в плотно закрывающемся пакете для упрощения сборки.

Снимите левую и правую панели с устройства.

Поднимите верхнюю панель и аккуратно положите её рядом с устройством.

Оставьте верхнюю панель лежащей на задней части, не закрепляя.

ОСТОРОЖНО: Не отводите верхнюю панель слишком далеко от устройства из-за подключённых проводов.

Пинцетом отсоедините выделенные защёлки от крючков, поднимая их вверх.

После отсоединения защёлок передняя панель частично освободится от корпуса устройства.

Поднимите верхнюю панель вверх, одновременно плавно сдвигая её к задней части устройства.

ОСТОРОЖНО: Не отводите верхнюю панель слишком далеко от устройства из-за подключённых проводов.

Чтобы полностью снять панель, необходимо отключить провода, подключённые к верхней панели.

Отключите чёрный провод, удерживая его у основания, и аккуратно потяните, пока он не освободится.

Этот шаг касается выделенной области устройства.

Пинцетом отсоедините выделенные защёлки, чтобы освободить кабель из фиксаторов.

Аккуратно потяните за кабель у основания, пока он не выйдет из крепления.

Этот шаг касается выделенной области устройства.

Поднимите выделенные защёлки, пока крепление не примет вид, как на конечном изображении.

Аккуратно потяните за кабель, пока он не освободится от крепления.

Верхняя панель полностью отсоединена от устройства.

Отвёрткой Phillips #0 выкрутите четыре винта длиной 12,1 мм.

Аккуратно сложите и подпишите винты в плотно закрывающемся пакете для безопасного хранения и упрощения сборки.

Этот шаг касается выделенной области.

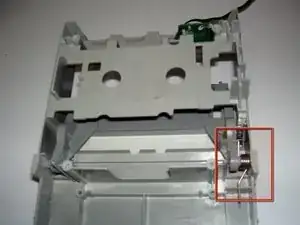

Пинцетом сдвиньте выделенный фиксатор вправо, чтобы отсоединить блок проигрывателя от верхней части устройства.

Удерживая фиксатор сдвинутым вправо, приподнимите блок с пластиковой основы.

ОСТОРОЖНО: После освобождения фиксатора крышка кассеты может выскочить, что приведёт к подпрыгиванию остальной части механизма. Это нормально, но убедитесь, что крышка не вылетит слишком резко.

ПРИМЕЧАНИЕ: При установке блока обратно в устройство просто вставьте его на место. Фиксатор автоматически защёлкнётся.

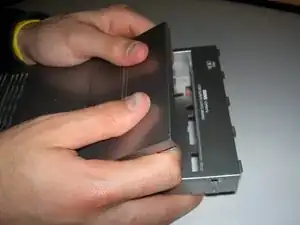

Пальцами больших пальцев сдвиньте корпус вперёд.

Обратите внимание на положение защёлок на изображениях.

После сдвига корпуса вперёд он должен освободиться и легко сняться.

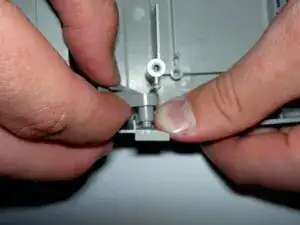

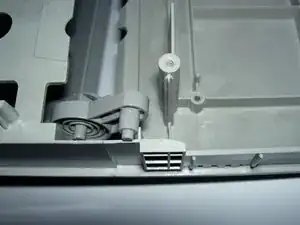

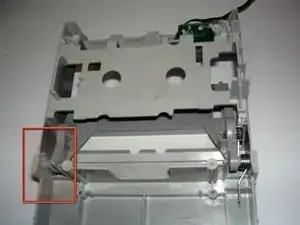

Потяните штифт назад, одновременно тянув защёлку вперёд, пока штифт не выйдет из отверстия.

Поднимите штифт вверх и оставьте его лежать на верхней части корпуса, как показано.

Для выполнения этого шага потребуется некоторое усилие.

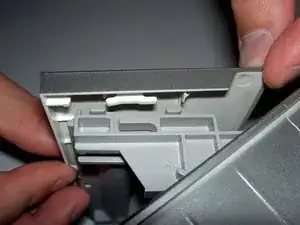

Потяните штифт назад, одновременно тянув защёлку вперёд.

Как только штифт освободится из отверстия, поднимите его вверх, пока он не выйдет из защёлки.

Для этого шага также потребуется приложить усилие.

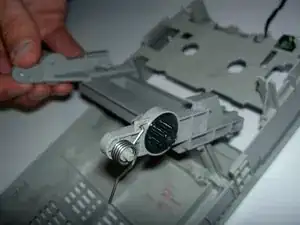

Поднимите крышку вверх и снимите её из внутренней части верхней секции.

Если сначала крышка не освобождается, аккуратно пошевелите её, пока она не выйдет. Не применяйте чрезмерных усилий.

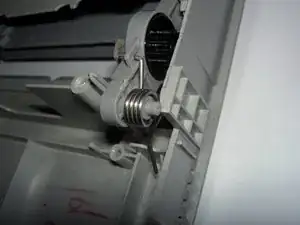

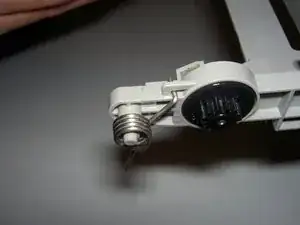

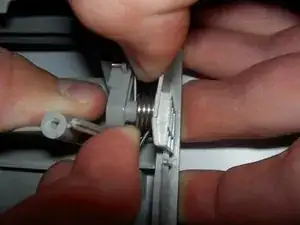

Запомните положение пружины и шестерни, извлеките их и установите на новую крышку проигрывателя.
