Замена приводного ремня для выброса CD в мини-системе JVC FS-5000

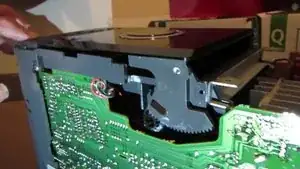

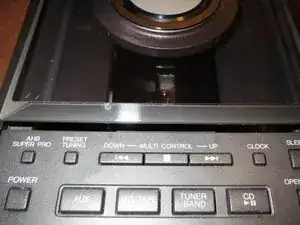

При нажатии кнопки извлечения крышка открывается немного, как показано на фото; если слегка помочь рукой, она откроется полностью. Нажатие «eject» или «play» для закрытия заставит её закрыться нормально.

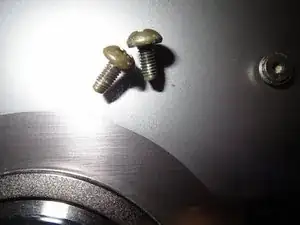

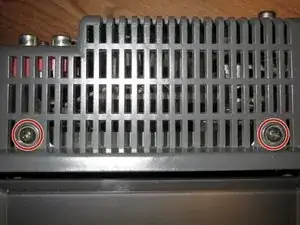

Снимите два винта на верхней части задней крышки. На втором фото показаны эти два винта с мелкой резьбой, которые ввинчиваются в металл.

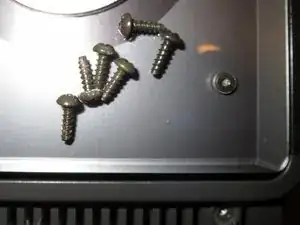

Снимите шесть винтов с задней стороны корпуса, как показано на первом изображении; тип винта показан на втором.

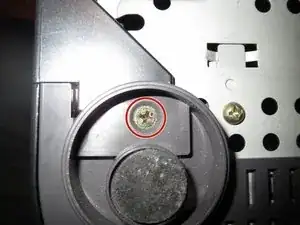

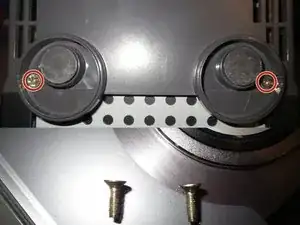

Наконец, снимите два винта с задних ножек на нижней стороне устройства. Расположение и тип винта показаны на третьем фото.

Сейчас хорошее время подключить сетевой кабель и приподнять крышку устройства, если вы не хотите делать это с полностью снятыми панелями.

Теперь просто снимите заднюю крышку — она откроет доступ к большому алюминиевому радиатору.

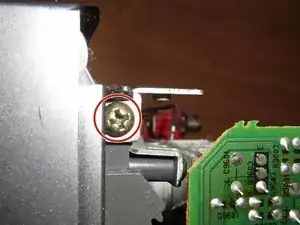

Снимите винт в верхней части левой боковой панели (вид сзади / на стороне разъёмов динамиков).

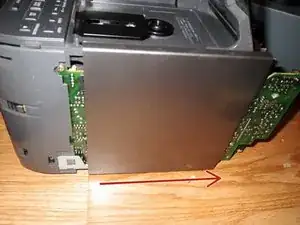

Снимите винт под передней ножкой на той стороне, которую вы снимаете. Боковая крышка теперь свободно сдвинется назад и снимется, если крышка поднята.

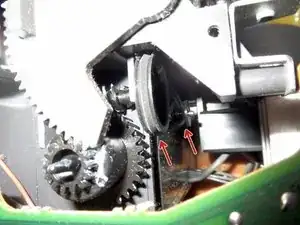

С открытой CD-крышкой и снятой боковиной вы увидите механизм привода. Старый ремень растянулся и потерял упругость со временем и теперь проскальзывает. Поэтому крышка не открывается без помощи.

Вы можете снять старый ремень с большого колеса снаружи — он освободится от ведущего колеса.

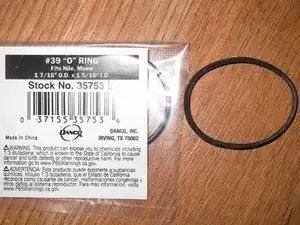

Старый ремень — квадратного сечения; вы заменяете его круговым «O»‑образным ремнём Danco №39.

Поместите «O»-ремень в центр большого ведомого колеса и используйте пружинный крючок, подобный тому, что на фото, чтобы подтолкнуть противоположную сторону «O»-ремня и натянуть её через ведущие зубчатые поверхности колеса; отпустите крючок, и «O»-ремень встанет на место и будет готов к работе.

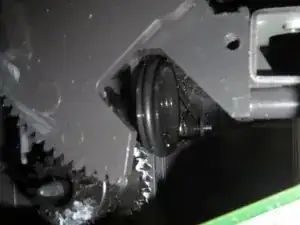

Новый «O»-ремень установлен плотно и работает.

Видео с работающим новым ремнём. После установки ремня просто соберите устройство в обратном порядке — новый ремень будет работать отлично.
