Замена антенны WiFi Dynex DX-WBRDVD1
WiFi антенна расположена на задней левой стороне устройства. Она черная и выступает на один дюйм за пределы устройства. Этот гид проведет вас через шаги по снятию крышки и антенны. Антенну необходимо снять для проведения обслуживания материнской платы данного устройства.
Шаг 1
Снимите четыре винта Philips #1 длиной 5 мм, соединяющие черную внешнюю оболочку с серебряной задней панелью устройства.
Шаг 2

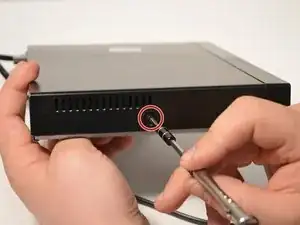

Снимите два винта длиной 5 мм на боковых панелях слева и справа.
На каждой стороне есть по одному винту, который крепит крышку к корпусу устройства.
Шаг 3

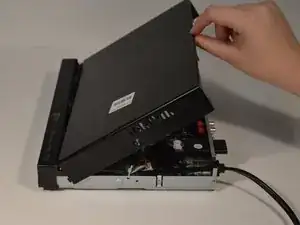

Поднимите черную крышку под углом 45 градусов от задней части устройства и полностью снимите крышку.
Проверьте, чтобы сетевой шнур не мешал открытию или закрытию устройства.
Шаг 4

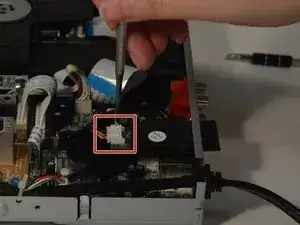

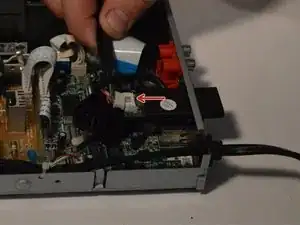

Используйте металлическую лопатку, чтобы снять белый зажим с антенны, поддев зажим от антенны.

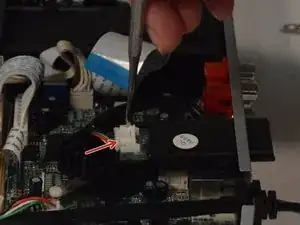

Используйте острый инструмент и нажмите на углубления с обеих сторон зажима, чтобы ослабить.
Шаг 5

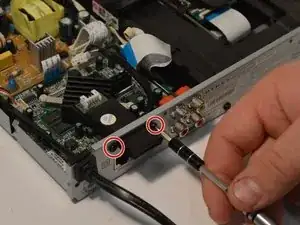

Снимите два винта длиной 7 мм с обеих сторон антенны.
Шаг 6

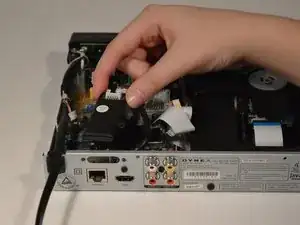

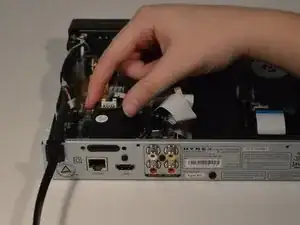

Сдвиньте антенну внутрь и аккуратно снимите.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
