Замена ремня лотка дисковода Pioneer UDP-LX500 UHD Blu-ray

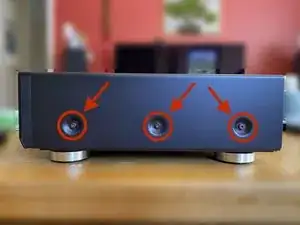

Открутите шесть шестигранных винтов диаметром 2,5 мм на боковых сторонах крышки — по три с каждой стороны.

Отвинтите четыре золотистых винта на задней панели, удерживающих верхнюю крышку, с помощью отвёртки Phillips #2. Обратите внимание, что эти винты похожи на многие другие на задней панели, но удалять нужно только эти четыре.

Снимите верхнюю крышку. Её необходимо сдвинуть назад на небольшое расстояние от передней панели, а затем поднять. Один из боковых краёв нужно будет слегка отвести наружу, чтобы освободить его от задней панели.

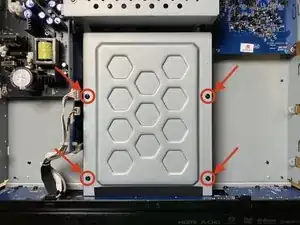

Открутите четыре винта, крепящих верхнюю часть корпуса успокоителя механизма подачи. Подойдёт отвёртка Phillips #0.

Снимите крышку корпуса, подняв её вертикально вверх. Корпус плотно прилегает, чтобы надёжно фиксировать механизм подачи, но должен легко сдвигаться.

Обратите внимание: это не крышка самого механизма подачи, а внешний корпус, служащий для шумопоглощения и амортизации.

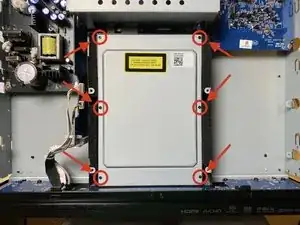

Открутите шесть маленьких чёрных винтов Phillips на верхней части привода механизма подачи.

Снимите верхнюю крышку механизма подачи. По бокам есть небольшие зазоры немного впереди от центра, куда можно вставить отвёртку, чтобы приподнять крышку и снять её.

Будьте осторожны при снятии этой крышки, так как она открывает доступ к внутреннему механизму подачи, включая лазер.

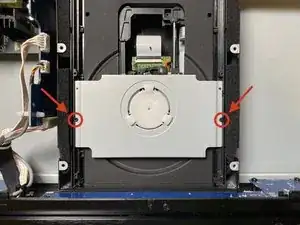

Открутите два маленьких винта Phillips, крепящих верхнюю панель стабилизатора диска.

Обратите внимание, что объектив лазера может находиться под верхним краем этой панели. Будьте осторожны, чтобы не касаться и не поцарапать его пальцами или самой панелью.

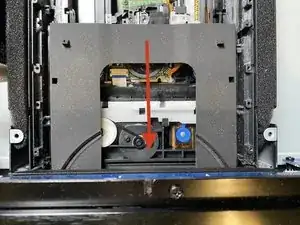

Нажимая на заднюю часть серой пластиковой лотка, аккуратно выдвиньте его вперёд из передней части аппарата. Лоток должен легко скользить без сопротивления.

Поддерживайте лоток при выдвижении. Его можно полностью снять, приподняв, чтобы вывести за выступы сзади, но это не обязательно.

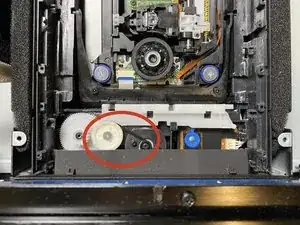

Ремень, подлежащий замене, виден в центральном зазоре лотка, проходящим под левой частью.

Если в механизме подачи есть пыль или ворс, их можно удалить, но будьте осторожны, чтобы не загрязнить объектив лазера.

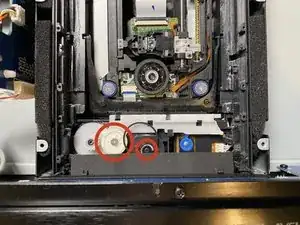

Снимите старый ремень с белого колеса слева и маленького чёрного шкива двигателя по центру.

Очистите канавки на обоих колёсах с помощью изопропилового спирта или другого очистителя. Убедитесь, что удалён весь остаток от старого ремня. Хороший способ очистки белого колеса — аккуратно вставить в канавку ватную палочку и несколько раз мягко выдвинуть и задвинуть лоток, чтобы колесо быстро вращалось.

Дайте колёсам просохнуть, при необходимости протрите их тканью.

Перед установкой нового ремня убедитесь, что он чист и сух.

Установите новый ремень на белое колесо и чёрный шкив двигателя.

Проверьте, легко ли движется ремень, несколько раз вручную выдвинув и задвинув лоток.

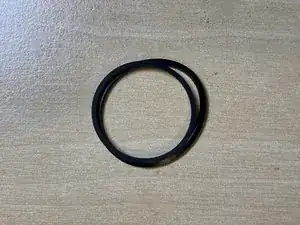

Здесь новые и старые ремни показаны друг над другом — видно, что старый ремень немного растянулся, что и вызывает проскальзывание.

Соберите плеер в обратном порядке, выполняя действия, описанные выше, в обратной последовательности.

Работу нового ремня можно проверить после установки панели стабилизации диска. Также настоятельно рекомендуется установить крышку механизма подачи или положить её сверху, чтобы закрыть лазер.
