Замена блока магнитофона Panasonic SA-PM17

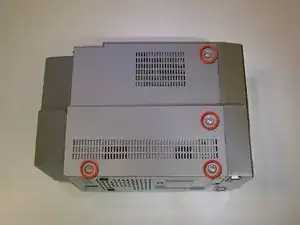

Отверткой Phillips #0 отвинтите восемь винтов длиной 9,5 мм, крепящих левые и правые панели устройства.

Отверткой Phillips #0 отвинтите пять винтов длиной 11,5 мм, крепящих заднюю панель устройства.

Организуйте и пометьте винты, поместив их в пакет Ziploc для облегчения последующей сборки.

Отсоедините правую и левую панели от устройства.

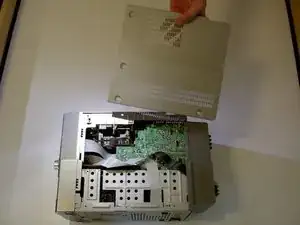

Поднимите верхнюю панель и аккуратно положите её рядом с устройством.

Дайте верхней панели опереться на заднюю часть, не прикрепляя снова.

ВНИМАНИЕ: Не откидывайте верхнюю панель слишком далеко от устройства из‑за подключённых проводов.

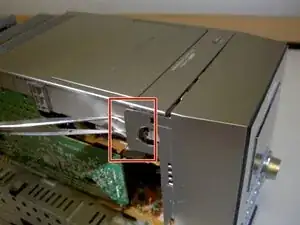

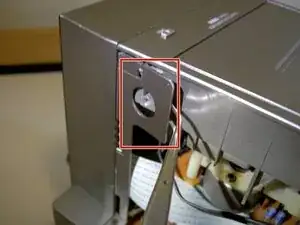

Пинцетом отсоедините указанные защёлки от крючков, поднимая их вверх.

Отсоединение защёлок освободит часть передней панели, соединённую с остальной частью устройства.

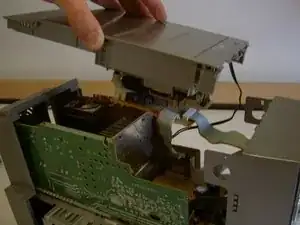

Поднимите верхнюю панель вверх и одновременно с этим плотно сдвиньте её к задней части устройства.

ВНИМАНИЕ: Не откидывайте верхнюю панель слишком далеко от устройства из‑за подключённых проводов.

Провода, подключённые к верхней панели, необходимо будет отключить, чтобы полностью отделить панель.

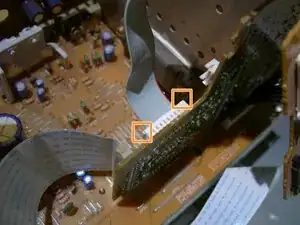

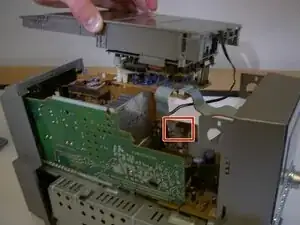

Отключите чёрный провод, захватив его у основания и аккуратно потянув до освобождения.

Этот шаг касается указанной области устройства.

Пинцетом отсоедините указанные защёлки, чтобы освободить шнур из фиксаторов.

Аккуратно потяните за шнур у основания, пока он не выйдет из фиксатора.

Этот шаг касается указанной области устройства.

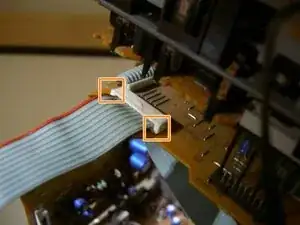

Выведите указанные защёлки наружу до тех пор, пока фиксатор не будет выглядеть как на последней фотографии.

Аккуратно потяните за шнур, пока он не освободится от крепления.

Верхняя панель теперь отключена от устройства.

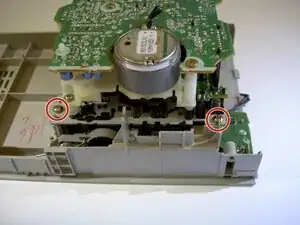

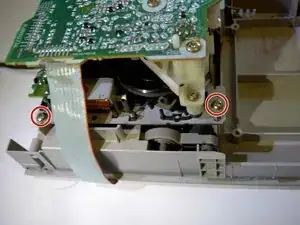

Отвинтите четыре винта длиной 12,1 мм с помощью отвертки Phillips #0.

Организуйте и пометьте винты, поместив их в пакет Ziploc для сохранности и облегчения сборки.

Этот шаг относится к указанной области.

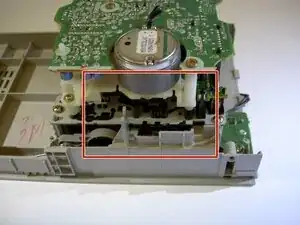

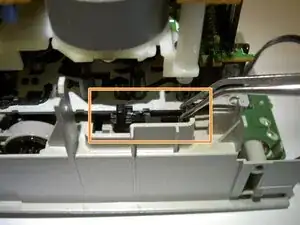

Пинцетом потяните указанный рычажок вправо, чтобы отсоединить блок магнитофона от верхней части устройства.

Удерживая рычажок вправо, приподнимите блок вверх от пластика.

ВНИМАНИЕ: Когда рычажок отключён, крышка кассеты может выдвинуться и привести к тому, что остальная часть механизма выскочит. Это нормально, но следите, чтобы крышка кассеты не выскочила слишком резко.

ПРИМЕЧАНИЕ: При установке блока обратно на устройство вы можете просто вставить блок на место. Рычажок автоматически защёлкнется.
