Замена крышки лотка CD Panasonic SA-PM17

Отверткой Phillips отвёрните восемь винтов 9,5 мм с левой и правой сторон устройства.

Снимите эти семь винтов 11,5 мм и отложите в сторону.

Поднимите правую боковую часть корпуса и отложите в сторону.

Повторите для левой стороны.

Аккуратно, но уверенно приподнимите верхнюю панель с задней части устройства. Дайте ей опереться на заднюю часть, не закрепляя обратно.

Не тяните верхнюю панель слишком далеко — к ней подведены провода.

Осторожно поднимите указанные защёлки, чтобы вывести их из крючков, удерживающих их на месте.

Поднимите верхнюю панель, одновременно уверенно сдвигая её к задней части устройства.

Не поднимайте верхнюю панель слишком высоко — перед снятием её нужно отключить от проводов.

Следующий шаг — увеличение показанной области.

Пинцетом или пальцами снимите указанный чёрный провод.

Схватите провод у основания и тяните аккуратно, но уверенно, пока он не выйдет из гнезда.

Этот шаг касается указанной области устройства.

Пальцами или пинцетом выведите указанные защёлки до состояния, показанного на последней фотографии.

Аккуратно потяните провод у основания, пока он не выйдет из фиксатора.

Этот шаг касается указанной области устройства.

Выведите указанные защёлки до состояния, показанного на последней фотографии.

Аккуратно потяните провод, пока он не выйдет из крепления.

Верхняя часть устройства теперь должна быть отделена от корпуса. Отложите её в безопасное место.

Этот шаг касается указанной части устройства.

Выведите указанные защёлки до состояния, показанного на последней фотографии.

Аккуратно потяните провод, пока он не выйдет из фиксатора.

Этот шаг касается указанной области устройства.

Ни у одного из указанных проводов нет фиксирующих защёлок, как у предыдущих. Используйте пинцет или пальцы и сильно потяните за основание каждого провода, пока он не выйдет.

Этот шаг касается указанной области устройства.

Используйте пинцет или пальцы и крепко тяните прямо наружу за провод, пока он не выйдет.

Этот шаг касается указанной области устройства.

Пинцетом или пальцами аккуратно подденьте указанную защёлку, чтобы освободить переднюю панель от корпуса устройства.

Поверните устройство на 180 градусов и повторите для другой стороны.

Наклоните переднюю панель немного вперёд, чтобы защёлки не зацепились обратно за крючки.

Пошатывая переднюю панель, тяните её вперёд, пока она не освободится от корпуса устройства.

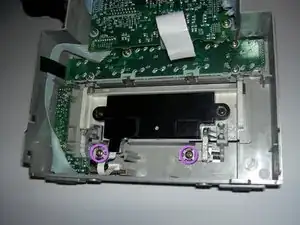

Снимите два указанных винта 11,5 мм и отложите в безопасное место.

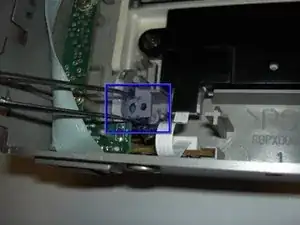

Пинцетом снимите два указанных фиксатора и положите их вместе с винтами, снятыми на предыдущем шаге.

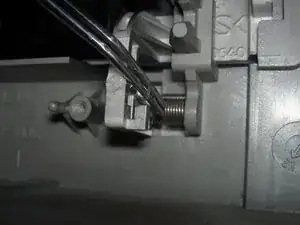

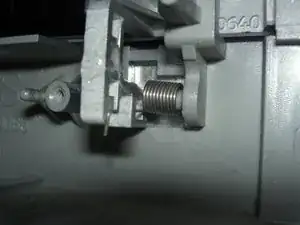

Извлеките пружину из её посадочного места с помощью пинцета.

Пинцетом или пальцами крепко потяните за основание этого провода, пока он не выйдет из гнезда.

Поднимите штифты крышки вверх, одновременно поворачивая оставшуюся часть детали вниз и выводя её из корпуса.

Если крышка не выходит с первого раза, немного пошевелите её, но не применяйте силу.

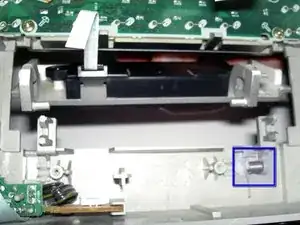

Не потеряйте эту пружину при замене крышки.
