Замена платы питания Dynex DX-WBRDVD1

Электроника

Данное руководство создано для того, чтобы помочь людям заменить плату питания в DVD-плеере Dynex DX-WBRDVD1. Плата питания регулирует и подает питание на подключенные компоненты DVD-плеера, которые делают его работоспособным. Без платы питания DVD-плеер не сможет функционировать.

Перед началом убедитесь, что DVD-плеер выключен и отключен от внешнего источника питания.

Шаг 1

Удалите четыре винта Phillips #1 длиной 5 мм, которые соединяют черный внешний корпус с серебристой задней стенкой устройства.

Шаг 2

Удалите два винта длиной 5 мм на боковых панелях.

По одному винту с каждой стороны крепит крышку к корпусу устройства.

Шаг 3

Приподнимите черную крышку под углом 45 градусов от задней части устройства и полностью снимите крышку.

Проверьте, не мешает ли шнур питания открытию или закрытию устройства.

Шаг 4

Удалите 9-контактный белый провод с платы питания (коричневый), который соединяет ее с материнской платой (зеленый).

Шаг 5

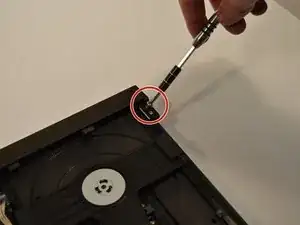

Удалите переднюю панель устройства, сняв верхние два винта с каждой стороны и потянув панель на себя.

Убедитесь, что заземляющий провод помещен между винтом и устройством при сборке.

Шаг 6

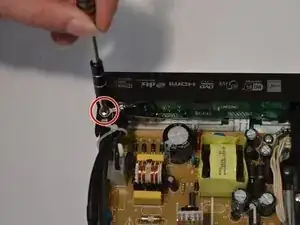

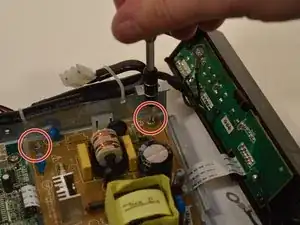

Удалите 4 винта, удерживающих плату питания на корпусе устройства.

Не забудьте подключить заземляющий провод к винту рядом с передней панелью и оптическим приводом при сборке.

Шаг 7

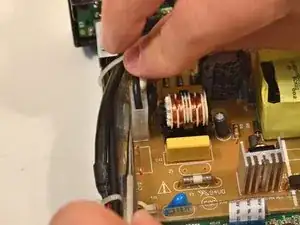

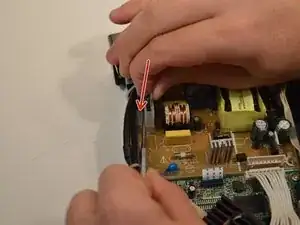

Нажмите на пластиковую заслонку, чтобы отвинтить белый зажим на краю платы питания.

Шаг 8

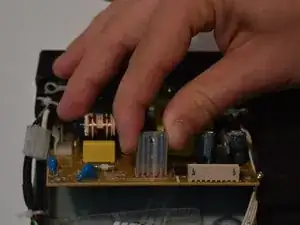

Удалите плату питания.Перевод руководства с ifixit.com
