Разборка Sony RDR HX750 HX950
В этом руководстве показано, как снять жёсткий диск и оптический привод для Sony RDR HX.
Шаг 1

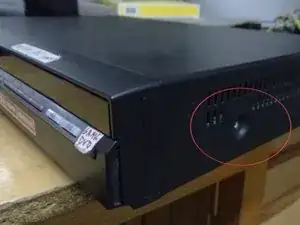

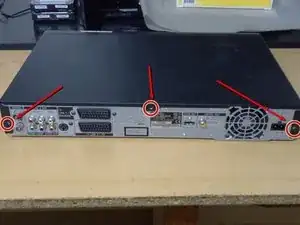

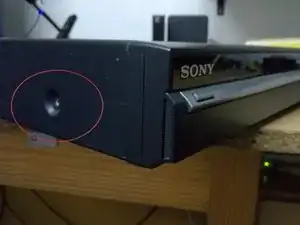

Удалите винты с задней и боковых частей верхней крышки.
Шаг 2

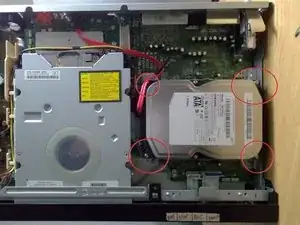

Снимите четыре винта, крепящие кронштейн жёсткого диска к днищу устройства.

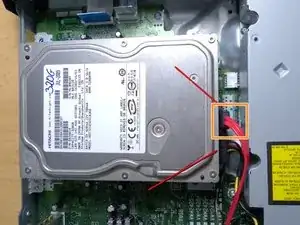

Отключите два кабеля от задней части жёсткого диска.

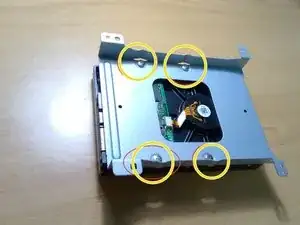

Удалите четыре винта с основания кронштейна жёсткого диска.
Шаг 3

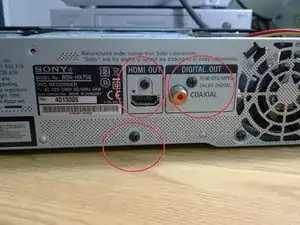

Удалите винты с задней части
Удалите винты с крышки DVD
Удалите винты с пластикового держателя кабеля
Шаг 4

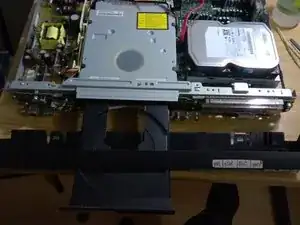

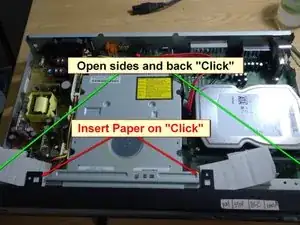

Подложите бумагу под каждую защёлку, чтобы снять переднюю панель.
Когда каждая защёлка ослабнет, аккуратно сдвиньте переднюю панель.

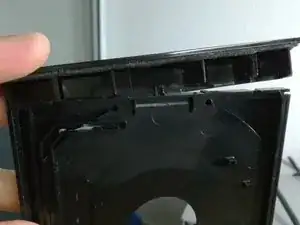

На лотке компакт-диска есть маленькая пластиковая деталь спереди, которая поднимается и выходит с «щёлчком»
Шаг 5

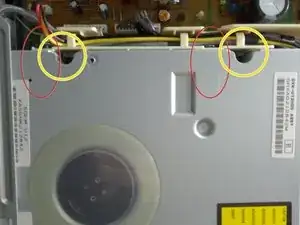

Отключите кабели, показанные на фото.

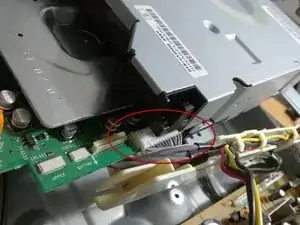

Отключите кабель, скрытый сбоку.
Снимите деталь с привода CD
Шаг 6

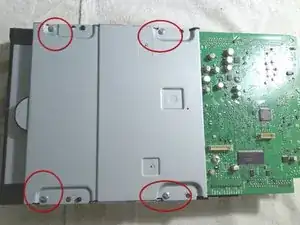

Под блоком DVD снимите винты, как показано.

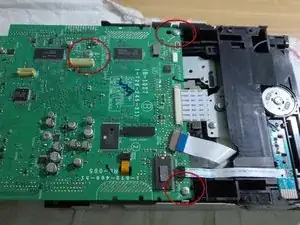

Удалите винты на плате.

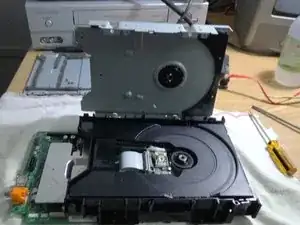

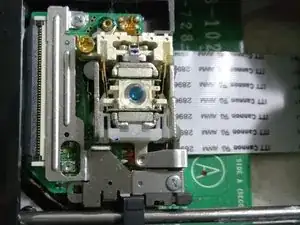

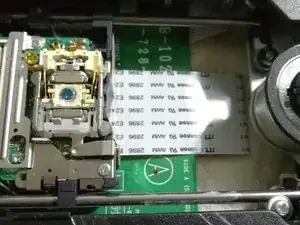

Теперь доступ к лазеру открыт.
Шаг 7
Вставьте инструкции здесь.
Заключение
Чтобы открыть этот DVD‑рекордер, следуйте этому руководству
Перевод руководства с ifixit.com
