Замена блока CD-лотка Panasonic SA-PM17

С помощью крестовой отвёртки отвинтите восемь винтов 9,5 мм по левой и правой сторонам устройства.

Удалите эти семь винтов 11,5 мм и отложите их в сторону.

Поднимите правую панель корпуса и отложите в сторону.

Повторите для левой стороны.

Осторожно, но уверенно приподнимите верхнюю панель с задней части устройства. Дайте ей опереться на заднюю часть корпуса, не закрепляя снова.

Не поднимайте верхнюю панель слишком высоко — к ней подсоединены провода.

Осторожно подденьте указанные защёлки, чтобы вывести их из крюков, удерживающих их на месте.

Поднимите верхнюю панель и одновременно сдвигайте её назад по направлению к задней части устройства.

Не поднимайте панель слишком высоко — сначала необходимо отсоединить шнуры перед полным снятием верхней панели.

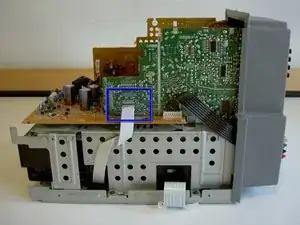

Следующий шаг — крупный план указанной области.

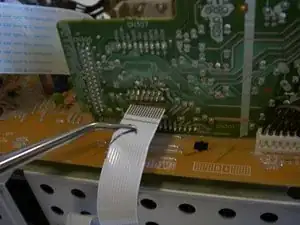

Пинцетом или пальцами снимите указанный маленький чёрный провод.

Держите провод у основания и тяните аккуратно, но уверенно, пока он не щёлкнет и не выйдет из разъёма.

Этот шаг относится к указанной области устройства.

Пальцами или пинцетом поднимите указанные защёлки, пока фиксация шнура не будет выглядеть как на последней фотографии.

Аккуратно потяните шнур у основания, пока он не выйдет из фиксатора.

Этот шаг относится к указанной области устройства.

Поднимите указанные защёлки, пока фиксация не будет выглядеть как на последней фотографии.

Аккуратно потяните шнур, пока он не освободится от крепления.

Верхняя часть устройства теперь должна быть отделена от корпуса. Отложите её в безопасное место.

Этот шаг относится к указанной части устройства.

Поднимите указанные защёлки, пока они не будут выглядеть как на последней фотографии.

Аккуратно потяните шнур, пока он не выйдет из фиксации.

Этот шаг относится к указанной области устройства.

Указные шнуры не имеют фиксаторов, как предыдущие. С помощью пинцета или пальцами крепко потяните за основание каждого шнура, пока он не выйдет.

Этот шаг относится к указанной области устройства.

Используя пинцет или пальцы, крепко тяните шнур строго наружу, пока он не освободится.

Этот шаг относится к указанной области устройства.

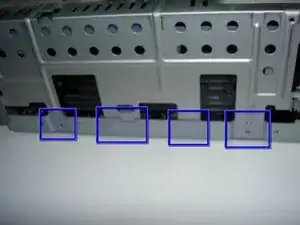

Пинцетом или пальцами аккуратно поднимите указанную защёлку, чтобы освободить переднюю панель от корпуса устройства.

Поверните устройство на 180 градусов и повторите для другой стороны.

Немного наклоните переднюю панель вперёд, чтобы защёлки не вошли обратно в крюки.

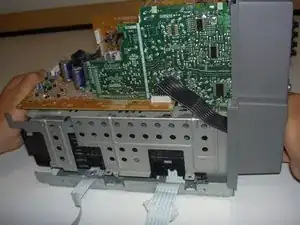

Пошевелите переднюю панель и одновременно тяните её вперёд, пока она не выйдет из корпуса устройства.

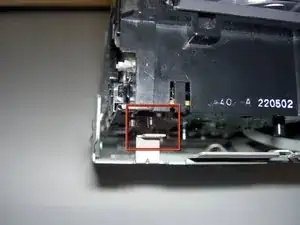

Этот шаг относится к указанной области устройства.

Пинцетом или пальцами потяните крепко, но аккуратно за основание шнура, пока он не выйдет из своего гнезда.

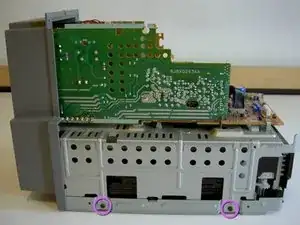

С помощью крестовой отвёртки отверните четыре указанных винта 9,5 мм и отложите их в сторону.

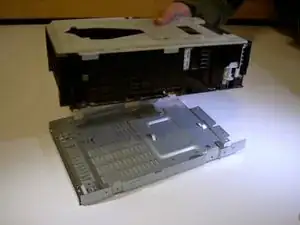

Поднимите корпус прямо вверх с основания и отложите в сторону.

Обратите внимание на правильное расположение различных защёлок на последней фотографии.

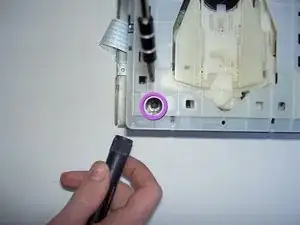

Удалите два винта 9,5 мм, показанных на фото, используя удлинённую отвёртку.

Используйте фонарик, чтобы увидеть винт слева.

Поднимите блок CD-лотка с нижней части устройства и замените его на новый.

При установке нового блока убедитесь, что указанный штифт находится в своём гнезде, прежде чем закручивать винты.
