Замена оптического привода Sony BDP-S360
Следуйте этому руководству, чтобы заменить неисправный оптический привод в вашем Blu‑ray‑плеере Sony BDP-S360.
Оптический привод — это аппаратный компонент, ответственный за приём, считывание и воспроизведение компакт‑дисков, DVD и Blu‑ray дисков. Неисправный привод может издавать посторонние шумы и/или препятствовать корректному приёму, распознаванию и воспроизведению видео/аудио.
Перед выполнением этого руководства проверьте лоток диска на наличие пыли, мешающей работе компонента. Избегайте нанесения чистящих растворов или влаги непосредственно на привод. Вместо этого используйте антистатическую щётку или баллончик со сжатым воздухом для удаления частиц. Если проблемы сохраняются, оптический привод следует заменить или снять для дополнительной проверки. Рекомендуется использовать антистатический браслет при работе с деликатными электрическими компонентами, чтобы снизить вероятность электростатического разряда.
Перед началом убедитесь, что устройство отключено от электросети.
Шаг 1
Убедитесь, что устройство выключено и отключено от источника питания.
Поместите устройство на чистую твёрдую поверхность, избегая шерстяных или тканевых покрытий, чтобы снизить вероятность накопления статического электричества, которое может повредить оборудование.
Шаг 2
Используйте отвёртку Phillips #1, чтобы выкрутить винты с задней панели и боковин устройства, удерживающие внешнюю крышку Blu‑ray‑плеера.

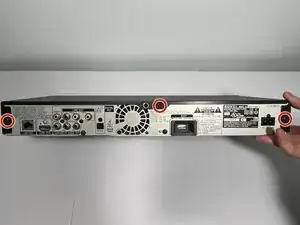

Три винта длиной 8,3 мм на задней панели устройства

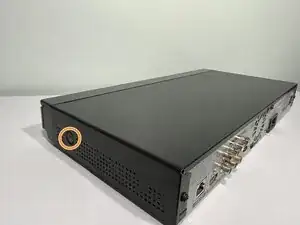

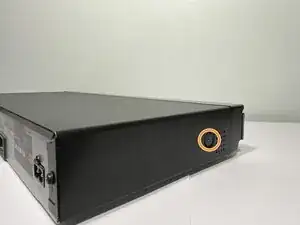

Два винта длиной 12 мм — по одному с каждой стороны устройства
Шаг 3

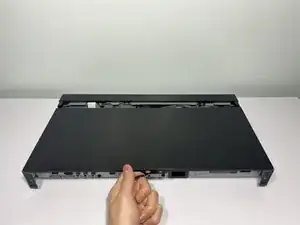

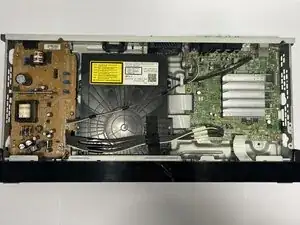

Сдвиньте крышку в сторону задней панели устройства, чтобы снять её.
Шаг 4
Сожмите язычок у разъёма пальцами и тяните строго вверх, чтобы отсоединить кабели питания от платы.
Не тяните за кабели — это может повредить их или разъём.
Для подсоединения наденьте разъём на гнездо до включения зажима. Вы услышите и почувствуете отчётливый «щелчок».
Шаг 5

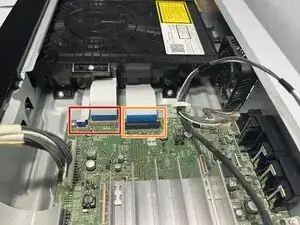

Используйте пинцет, чтобы сжать синие защёлки и аккуратно вытащить два плоских кабеля, подключённых справа от оптического привода.
При повторном подключении держите кабель как можно ближе к концу и вставляйте его обратно в разъём. Прилагайте усилие к пластиковому упрочнению, а не к самому кабелю.
Постарайтесь не перегнуть и не помять кабель.
Используйте лопатку или пинцет и аккуратно поднимайте поочерёдно с обеих сторон чёрный фиксирующий язычок разъёма, подключённого к самому широкому плоскому кабелю, прежде чем пытаться извлечь кабель.
Не нажимайте на язычок слишком сильно или слишком далеко, иначе он может отломаться от разъёма.
Плоские кабели деликатны и могут быть повреждены при чрезмерном захвате.
При сборке вставьте кабель в его гнездо и используйте плоский конец лопатки, чтобы опустить язычок в запирающее положение.
Шаг 6

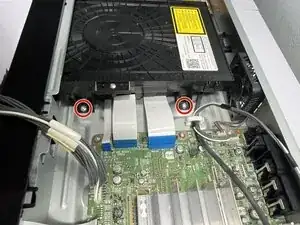

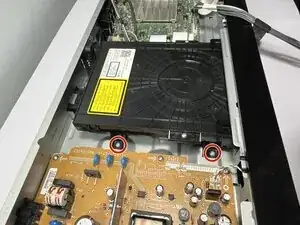

Используйте отвёртку Phillips #1, чтобы удалить четыре винта длиной 7 мм, расположенные около углов компонента, фиксирующие оптический привод к рамке устройства.
Шаг 7

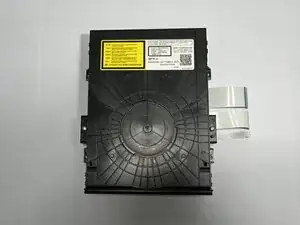

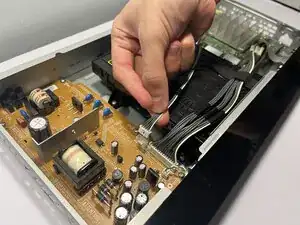

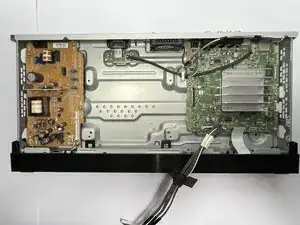

Поднимите оптический привод под углом примерно 30 градусов, затем вытащите его из корпуса, чтобы снять.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
Перевод руководства с ifixit.com
