Замена материнской платы Dynex DX-WBRDVD1

Удалите четыре винта Phillips #1 длиной 5 мм, соединяющие чёрный внешний корпус с серебристой задней частью устройства.

Снимите два винта длиной 5 мм на левой и правой боковых панелях.

На каждой стороне есть по одному винту, фиксирующему крышку к корпусу устройства.

Поднимите чёрную крышку под углом 45 градусов от задней части устройства и полностью снимите крышку.

Проверьте, не мешает ли сетевой кабель открыванию или закрыванию устройства.

Используйте металлическую лопатку, чтобы снять белую защёлку с антенны, поддев защёлку и отводя её от антенны.

Используйте остроконечный инструмент и нажмите на углубления с обеих сторон защёлки, чтобы ослабить её.

Снимите два винта длиной 7 мм по обе стороны антенны.

Сдвиньте антенну внутрь и аккуратно извлеките её.

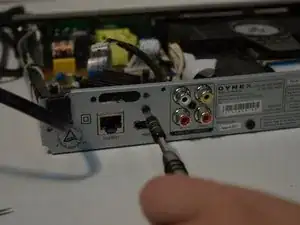

После снятия антенны открутите винт HDMI (5 мм).

Тонкая резьба

Удалите винт компонента (7 мм).

Крупная резьба

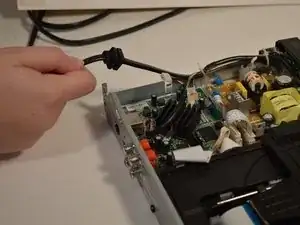

Поднимите сетевой кабель и отведите в сторону.

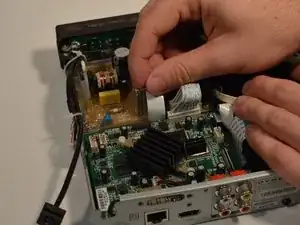

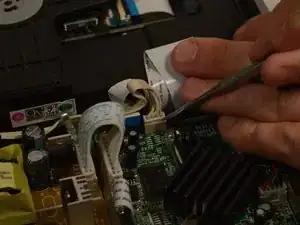

Снимите белую защёлку с цветными проводами с материнской платы.

Нажмите по сторонам защёлки острым инструментом и потяните вверх для освобождения.

Поднимите и вытяните наружу большой белый пластиковый жгут проводов. Лёгким подъёмом ослабьте заднюю защёлку, удерживающую его.

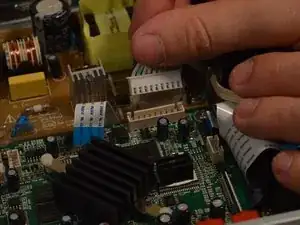

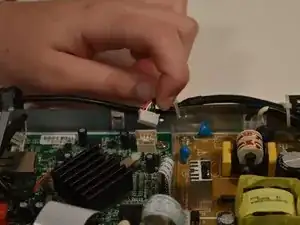

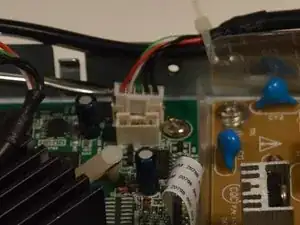

Отсоедините питание от материнской платы — маленькую белую защёлку с четырьмя белыми проводами.

Нажмите по бокам и подденьте края острым инструментом.

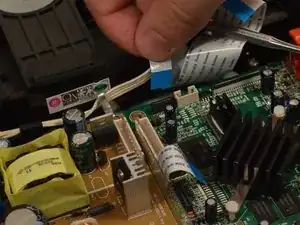

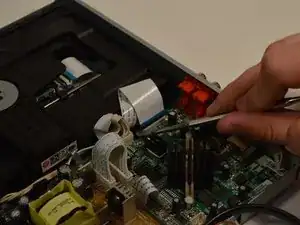

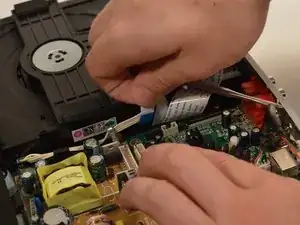

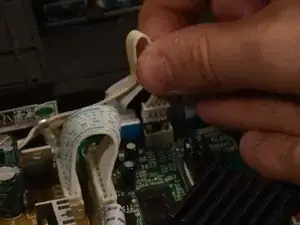

Потяните белую планку шириной 1 см строго вверх и извлеките её.

Сторона с оголёнными проводами направлена к передней панели.

Отсоедините крупный белый 9‑контактный шлейф питания, который соединяет плату питания с материнской платой.

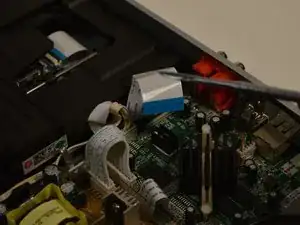

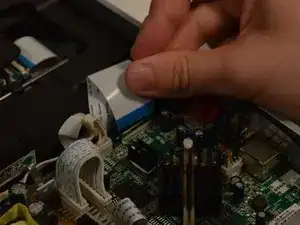

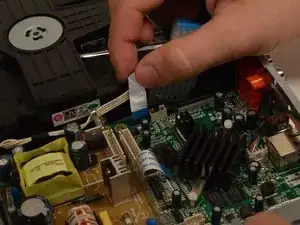

Потяните вторую белую планку шириной 1 см между материнской платой и платой питания.

Сторона с оголёнными проводами направлена к дисковому приводу.

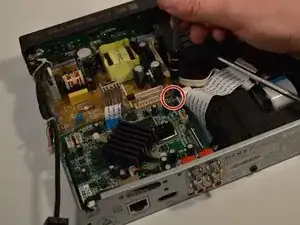

Снимите два винта длиной 5 мм, которые фиксируют материнскую плату в устройстве.

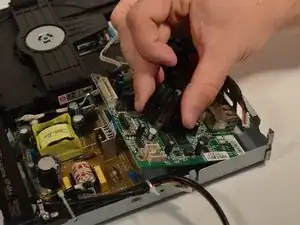

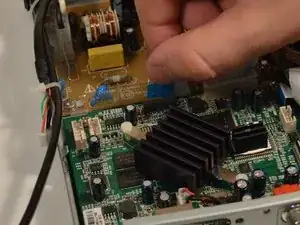

Сдвиньте плату вверх и выньте под небольшим углом.
