Разборка Samsung BD-D6500

Первым делом переверните устройство.

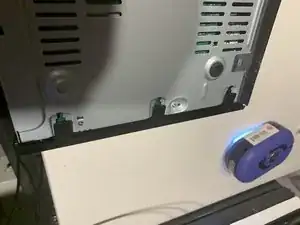

С каждой стороны есть по три черные защелки, которые фиксируют боковые крышки.

Осторожно подденьте каждую из них плоской отверткой (или аналогичным инструментом), и боковая крышка должна легко сниматься.

Отложите боковые крышки в сторону.

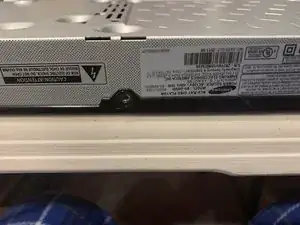

Удалите единственный винт в центре задней панели, который удерживает крышку.

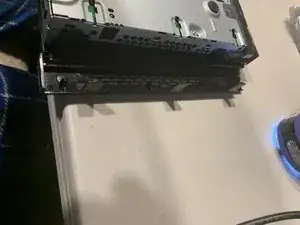

Под каждой боковой панелью находятся два черных фиксатора, которые удерживают верхнюю часть на боках корпуса.

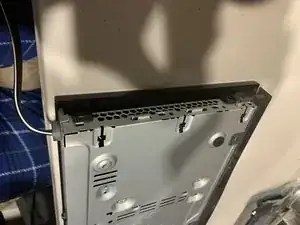

Осторожно поднимите каждую боковую панель, чтобы ослабить их.

Затем аккуратно подденьте один задний фиксатор (недалеко от разъемов) и вся крышка корпуса должна легко сняться.

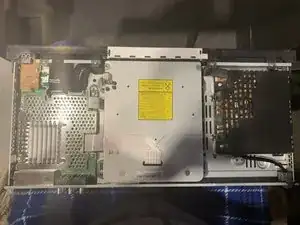

Вот так должен выглядеть внутренний механизм устройства.

Компоновка довольно проста.

С кабелем питания, направленным к вам, материнская плата находится слева, блок привода посередине, а блок питания — справа.
