Замена сабвуфера Bose Cinemate 10
Bose Cinemate 10 содержит четыре сабвуфера по всему корпусу. Эта инструкция предназначена для замены двух сабвуферов, расположенных по бокам звуковой панели.
Шаг 1

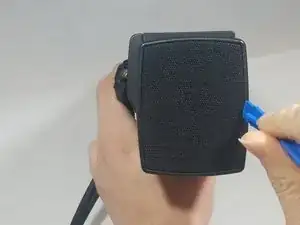

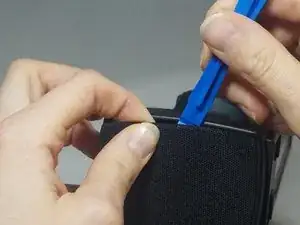

С помощью синего пластикового инструмента для открывания приподнимите тканевую накладку на торце. Край крышки должен отделиться от корпуса устройства.
Шаг 2
С помощью пальцев поднимите крышку торца до полного отделения ее от корпуса устройства.
Шаг 3

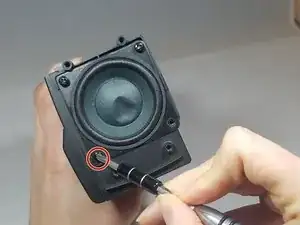

Удалите 4 винта PH1 длиной 15 мм на рамке обложки бокового динамика.
Шаг 4

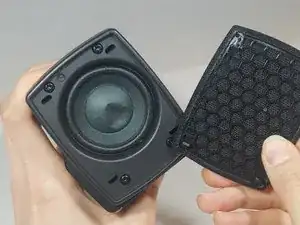

Снимите рамку обложки динамика с корпуса устройства.
Шаг 5

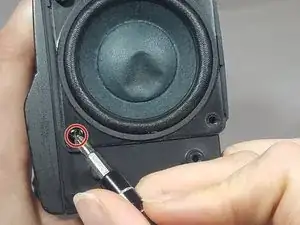

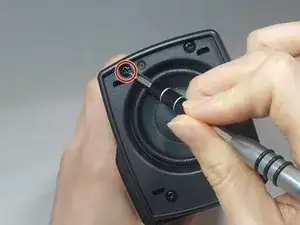

Удалите 4 винта PH1 длиной 10 мм с рамки сабвуфера.
Шаг 6

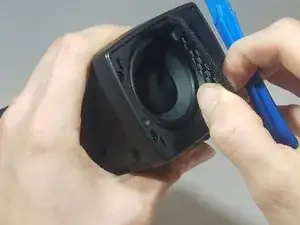

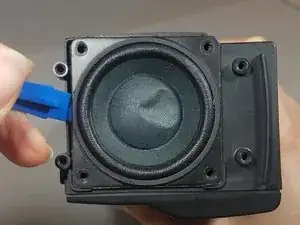

С помощью синего пластикового инструмента для открывания приподнимите край рамки сабвуфера.
С помощью пальцев поднимите рамку сабвуфера до полного отделения ее от корпуса устройства.
Шаг 7

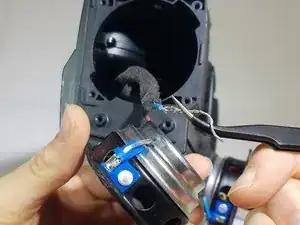

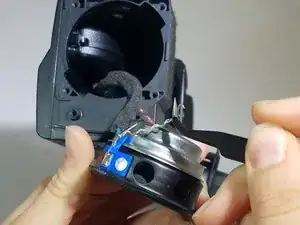

С помощью изогнутых точных пинцетов захватите конец провода.

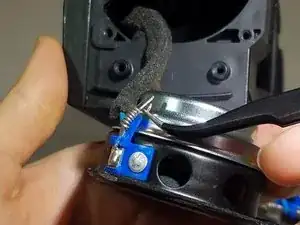

С помощью изогнутых точных пинцетов разверните провод вокруг синего металлического поста.
Шаг 8

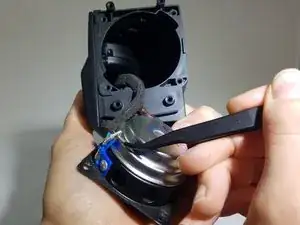

После полного разматывания провода повторите шаги 4 и 5 на красном металлическом посте.

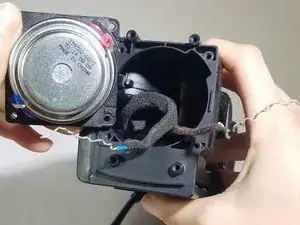

Удалите динамик из устройства.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
