Замена платы док-станции Bose SoundDock Portable v2

Положите колонку на спинку, опирая на аккумулятор.

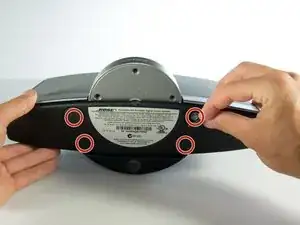

Снимите четыре резиновых диска, закрывающие винты на нижней части колонке.

Следуйте руководству по замене аккумулятора, чтобы вынуть аккумулятор.

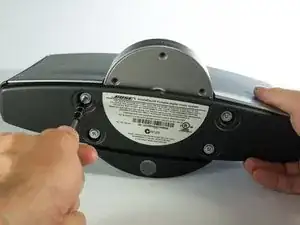

Теперь выкрутите четыре винта #2 длиной 16 мм на нижней части колонки. Это позволит снять нижнюю крышку.

Может быть удобнее снять аккумулятор, чтобы колонка лежала ровно на столе.

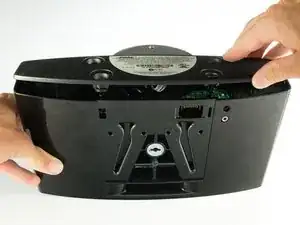

Осторожно снимите нижнюю панель колонки.

Возможно, потребуется раскачать панель вперед-назад, чтобы она соскользнула с пластиковых штырей.

После снятия панели Вы увидите ленточный кабель, соединяющий док с колонкой. Будьте осторожны с ориентацией колонки, чтобы работать с разъёмом дока, не натягивая кабель!

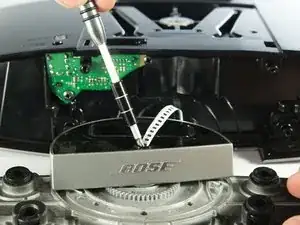

С помощью отвертки T15 Torx отвинтите док от основания. При этом аккуратно обращайтесь с ленточным кабелем, чтобы не повредить его.

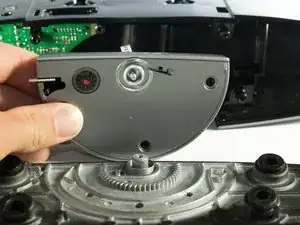

Под доком находится крутящаяся пружина. При снятии пружина может выскочить. Чтобы этого избежать, отпустите док до свободного хода. Поверните его так, чтобы в пружине не было натяжения. После этого можно полностью открутить винт.

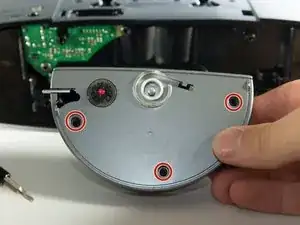

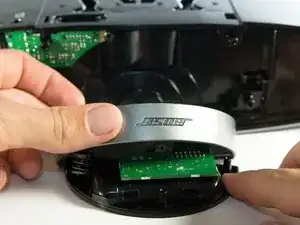

Снимите три винта T8 длиной 6 мм, которые удерживают разъём дока, и разъедините верхнюю и нижнюю части.

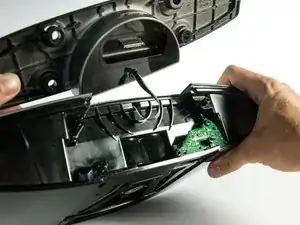

При разделении пластиковых частей могут выпасть мелкие детали. Чтобы минимизировать это, положите часть с разъёмом дока вниз.

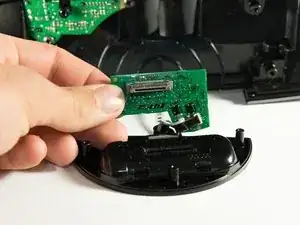

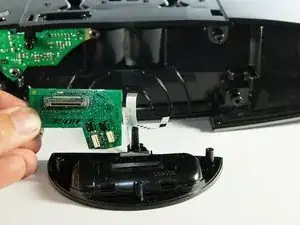

После разделения частей разъём дока можно вынуть из пазa.

С помощью пинцета или пальцев отключите два ленточных разъёма от платы.
