Замена платы логики iPod 2-го поколения

Перед тем как открыть iPod, убедитесь, что переключатель блокировки находится в положении «заблокировано».

Открыть iPod может быть непросто. Не расстраивайтесь, если потребуется несколько попыток.

Вставьте пластиковый инструмент для вскрытия iPod в шов между белой пластиковой передней панелью и металлической задней крышкой. Как только инструмент вставлен, проводите им вдоль шва, чтобы освободить пять защёлок, удерживающих корпус iPod вместе.

Продолжайте проводить инструментом вдоль боковой части корпуса, пока все пять защёлок не будут освобождены.

Обойдите угол iPod и освободите две защёлки рядом с разъёмом док-коннектора.

Освободите пять защёлок с другой стороны корпуса. Возможно, удастся освободить защёлки, слегка покачивая переднюю панель iPod.

Поднимите заднюю панель от iPod, следя за тем, чтобы она не зацепилась за разъём наушников.

Отклейте металлическую ленту, прикреплённую к верхней части батареи.

Поднимите батарею с жёсткого диска и положите её рядом с iPod (она всё ещё подключена к плате логики).

Аккуратно отсоедините оранжевый шлейф от жёсткого диска.

Если шлейф не выходит легко, полезно слегка покачать его из стороны в сторону.

Поднимите жёсткий диск и извлеките его из iPod.

Для следующего шага необходимо переместить фиксатор всего примерно на 2 мм. Сильное или чрезмерное нажатие повредит разъём.

Ослабьте разъём, потянув коричневую фиксирующую планку в направлении жёсткого диска кончиками пальцев.

Выведите шлейф жёсткого диска из его разъёма.

Поднимите синий крепёжный кронштейн жёсткого диска и извлеките его из iPod.

Аккуратно отсоедините белый разъём питания батареи от платы логики. Тяните только за сам разъём, а не за провода.

Как и в случае с разъёмом жёсткого диска, для следующего шага достаточно переместить фиксатор примерно на 2 мм. Чрезмерное усилие повредит разъём.

Ослабьте разъём сенсорного колеса, потянув коричневую фиксирующую планку в сторону корпуса iPod кончиками пальцев.

Удалите 8 винтов T6 Torx, крепящих плату логики.

Поднимите плату логики чуть выше, чтобы отсоединить оранжевый шлейф сенсорного колеса.

Извлеките плату логики из iPod.

Обратите внимание на расположение четырёх белых пластиковых защёлок, фиксирующих дисплей к плате логики. Эти защёлки должны быть освобождены перед снятием дисплея.

Используйте лопаточку или палец, чтобы освободить четыре белых пластиковых защёлки, показанные на предыдущем изображении.

С помощью лопаточки аккуратно отсоедините шлейф дисплея, выведя его из-под колёсика прокрутки.

Снимите дисплей с платы логики.

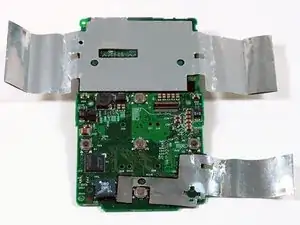

Плата логики вынута.
