Замена проводов Sony SRS-XB30

Чтобы снять решётку динамика, вставьте большую лопатку под неё в каждом углу.

Обойдите все края, чтобы поддеть и снять решётку.

При расположении логотипа Sony к себе, используйте среднюю лопатку, чтобы поднять боковые панели с внутренней рамы.

Это необходимо сделать на всех четырёх сторонах динамика, чтобы снять все четыре панели.

Для этого потребуется усилие, так как клей очень липкий.

Найдите четыре винта на только что обнажившейся передней панели.

Используя отвёртку с битой T7, выкрутите каждый винт (длиной 15,0 мм).

Далее, удалите четыре внешних винта, расположенных в каждом углу динамика. Внешний край динамика — прозрачный пластик.

Используйте здесь ту же головку отвёртки T7.

Выкрутите каждый из четырёх угловых винтов (длиной 15,0 мм).

С небольшим усилием осторожно приподнимите крышку динамика.

Убедитесь, что не тянете за провода.

Отсоедините четыре разъёма проводов (прикреплённых к крышке динамика).

Отключите тонкий жёлтый провод (прикреплённый к крышке динамика) от его разъёма.

Отделите крышку динамика от нижней рамы.

Для подготовки динамика к следующему шагу разместите крышку параллельно раме.

Найдите два серебристых винта (9 мм), прикреплённых к двум светодиодным чипам на крышке динамика.

Используя отвёртку с битой PH1, выкрутите каждый винт.

Полностью отделите крышку динамика от нижней рамы.

Выкрутите верхний винт (10 мм).

Используйте отвёртку с битой T7.

Найдите и выкрутите три чёрных винта (10,0 мм) во внутренней раме. Используйте биту T7.

Два винта находятся слева от белой коробки и один — справа.

Осторожно приподнимите белую коробку, к которой всё ещё подключены все провода.

Возьмите большую лопатку и подденьте чёрный корпус от коробки схемы.

Найдите синюю плёнку, прикреплённую к коробке схемы, содержащей порт зарядки.

Отсоедините синюю плёнку от коробки.

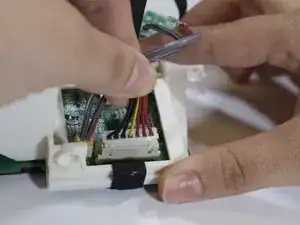

Отсоедините жёлтый, чёрный и красный провода, потянув их прямо вверх.

Вставьте лопатку вдоль края аккумулятора и крепко удерживайте провода. Поднимите обе стороны. Аккумулятор выскочит из корпуса.

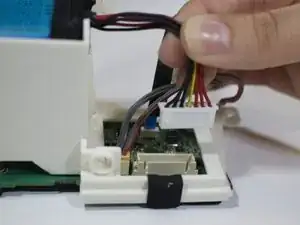

Найдите чёрный, жёлтый и красный провода и аккуратно потяните их, если они запутаны, чтобы распрямить.

Распутайте все провода или замените повреждённые.

Все провода должны проходить параллельно друг другу.
