Замена Bluetooth-модуля Sony SRS-X7

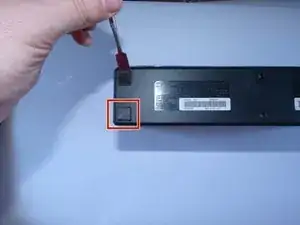

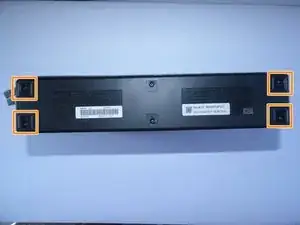

На нижней части устройства в углах находятся 4 резиновые заглушки. Снимите эти резиновые заглушки.

Открутите 4 винта Philips J1 длиной 10 мм, расположенные под ними.

Черные наклейки между 4 поролоновыми прокладками служат для сохранения гарантии устройства. Если пытаться вернуть устройство в Sony после повреждения этих наклеек, его не примут, поскольку устройство будет считаться вскрытым.

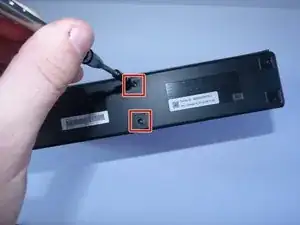

Проткните указанные наклейки и открутите 2 винта Philips J1 длиной 10 мм, расположенные под ними.

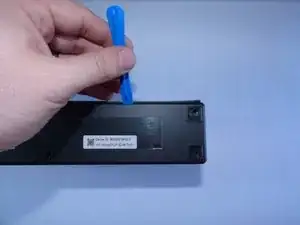

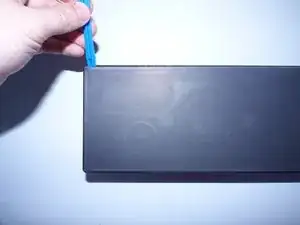

Вставьте синюю пластиковую лопатку в угол нижней лицевой панели и проведите вдоль кромки.

Будет немного трудно, так как лицевую панель удерживает клей; но после некоторого аккуратного поддевания она должна легко отойти.

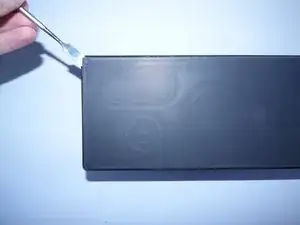

Используя металлическую лопатку, вставьте её в один из углов или по краю лицевой панели и аккуратно подденьте.

Держав лопатку поджатой, вставьте пластиковый инструмент для открытия и проведите по краям корпуса.

Повторите последний шаг с каждой стороны лицевой панели, пока панель полностью не снимется.

При первом снятии лицевой панели будет трудно из‑за клея, который её держит. В дальнейшем разборка и сборка будут проще.

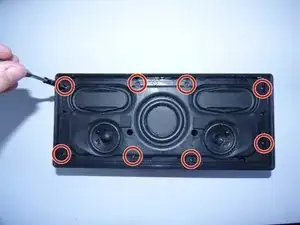

После снятия лицевой панели станут видны динамики. Вдоль границы динамиков видно 8 винтов. Удалите 8 винтов Philips J1 длиной 10 мм.

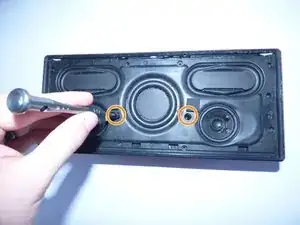

Выверните 2 винта Philips J1 длиной 20 мм из центральной части динамика, как показано.

Динамик должен легко выйти из корпуса, однако действуйте осторожно, поскольку он всё ещё подключен к плате.

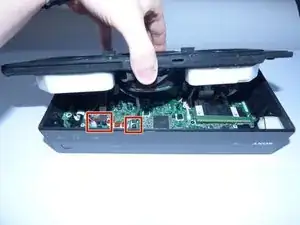

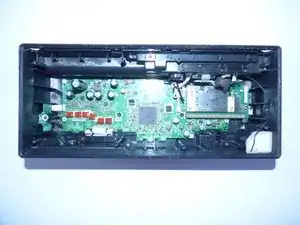

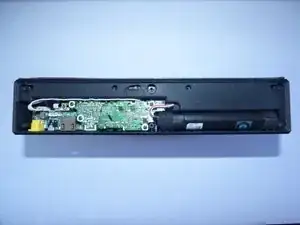

Выньте весь динамик и отсоедините разъёмы от материнской платы, аккуратно потянув за них.

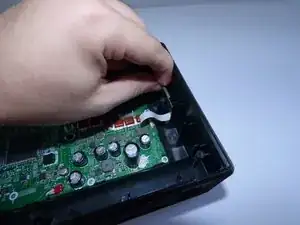

Слегка потяните белый разъём, показанный на фото, пальцами.

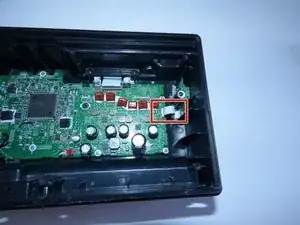

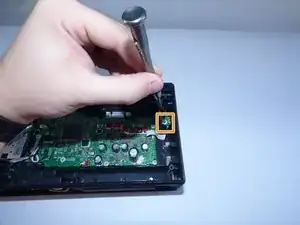

Открутите винт Philips J1 длиной 10 мм из защитного держателя над bluetooth-модулем.

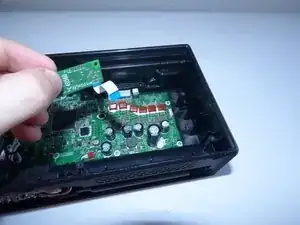

Извлеките bluetooth-модуль из корпуса устройства.

Подключите новый bluetooth-модуль к материнской плате и соберите устройство в обратном порядке.
